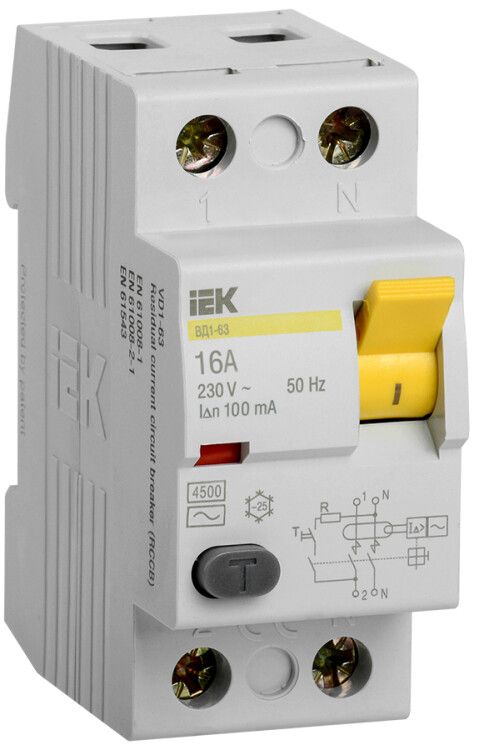

Выключатель дифференциальный (УЗО) ВД1-63 2п 16А 100мА тип AC | MDV10-2-016-100 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 16А 100мА тип AC серия ВД1-63 от IEK предназначен для защиты людей от удара током и предотвращения пожаров из-за утечек электричества. Этот УЗО работает без внешнего питания, надёжно отключает цепь при малых токах утечки и совместим с DIN-рейкой. Артикул mdv10-2-016-100 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 16А 100мА тип AC серия ВД1-63 защищает людей от поражения электрическим током при контакте с повреждённой проводкой или оборудованием. Он также снижает риск возгорания, вызванного утечками тока на землю - например, при старой изоляции или попадании влаги. Применяется в жилых домах, офисах, производственных помещениях и объектах с повышенной опасностью - таких как кухни, ванные комнаты, мастерские, насосные станции. Не заменяет автоматический выключатель: требуется установка в паре с устройством защиты от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 16 А - допустимая нагрузка на цепь без отключения
• Дифференциальный ток: 100 мА (0,1 А) - чувствительность к утечкам; отключение происходит при превышении этого значения
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки (типичен для бытовой техники и освещения)
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Отключающая способность при КЗ: 3 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока (например, от работы двигателей)
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного места внутри распределительного щита
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить мощные провода
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации
• Род тока: переменный (AC)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и влажности до 98%

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 16А 100мА тип AC серия ВД1-63 монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Для правильной работы необходимо обеспечить соединение с заземляющим проводником PE. Максимальное сечение кабеля - 35 мм2, что позволяет использовать его даже в силовых цепях. Не рекомендуется подключать к нему устройства с постоянным током утечки (например, импульсные БП), так как он не реагирует на постоянные или пульсирующие токи - только на переменные.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 16А 100мА тип AC серия ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие этим нормам гарантирует проверенную реакцию на утечки тока и отказоустойчивость в условиях длительной эксплуатации. Отсутствие внутреннего потребления энергии делает его работоспособным даже при отключении сети.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения
• Не требует внешнего питания - работает за счёт сигнала утечки, поэтому остаётся активным даже при аварийном отключении основной сети
• Широкий выбор типоисполнений - в серии доступны модели на 10 значений номинального тока, что упрощает подбор под любую нагрузку
• Подтверждённая надёжность - продукт серии KARAT от IEK проходит тестирование в соответствии с международными стандартами

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для оборудования с выпрямителями (например, LED-драйверы, компьютеры, ИБП)
• Не имеет встроенной защиты от перегрузок и коротких замыканий - обязательно сочетается с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, боксы)
• Не рекомендуется для цепей с высокими импульсными помехами - возможны ложные срабатывания при работе сварочных аппаратов, частотных преобразователей

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Щитовая группа на кухне - отключает питание при пробое микроволновки или плиты
• Цепь освещения в подвале - снижает риск пожара при повреждении изоляции проводов
• Оборудование на производстве - защита станков, конвейеров, насосов с металлическим корпусом

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинального тока (16 А) нагрузке группы - не превышайте этот показатель
• При монтаже в щите учтите глубину 74 мм - убедитесь, что есть место для всех компонентов
• Проверяйте работу УЗО ежемесячно кнопкой “Тест” - она имитирует утечку и проверяет механизм отключения
• Не используйте один УЗО на несколько групп - лучше применять селективную схему с несколькими УЗО меньшей чувствительности (например, 30 мА) на ответвлениях
• Для помещений с высокой влажностью (бассейны, баня) выбирайте УЗО с IP44 и дифтоком 10 мА - данный модель не подходит
