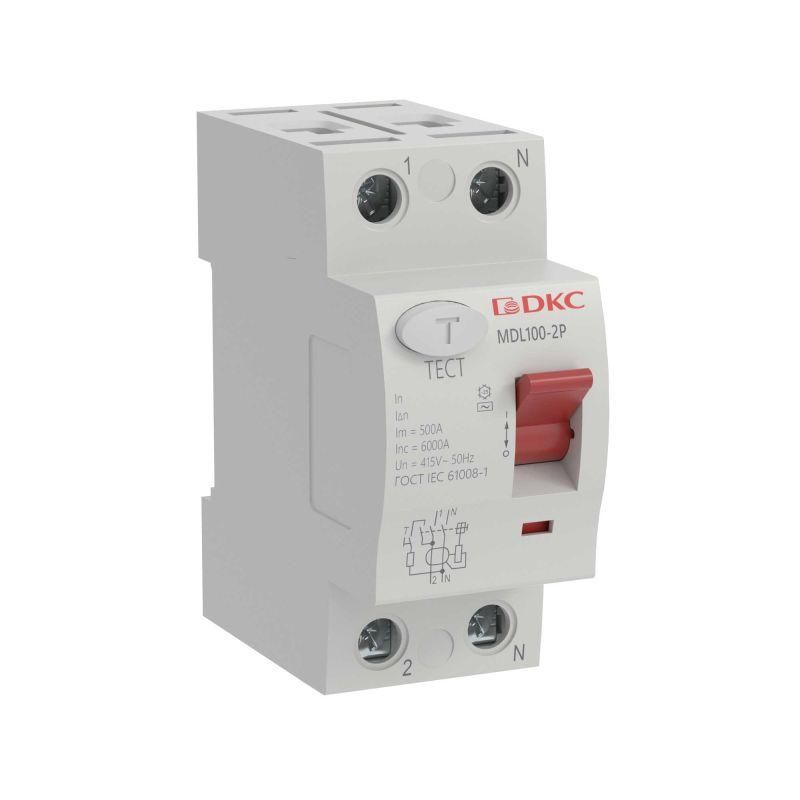

Выключатель дифференциального тока (УЗО) 2п (1P+N) 16А 10мА тип AC MDL100 YON MDL100-2P1-16-AC ДКС

Выключатель дифференциального тока 2P 16A 10mA тип AC серия MDL100 от бренда YON (группа DKC) - устройство защитного отключения (УЗО), предназначенное для быстрого отключения питания при утечке тока, защищая человека от удара электрическим током и предотвращая возгорания. Артикул mdl100-2p1-16-ac соответствует модульной серии YON max, подходящей для установки в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

Выключатель дифференциального тока 2P 16A 10mA тип AC серия MDL100 обеспечивает защиту от поражения электрическим током при утечках более 10 мА. Он реагирует на переменный ток утечки (тип AC), что делает его подходящим для бытовой и коммерческой электросети 230 В. Устройство применяется там, где важна безопасность людей: в квартирах, частных домах, офисах, школах, больницах и торговых центрах. Особенно актуально использование в помещениях с повышенной влажностью - ванных комнатах, кухнях, подвалах.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с однофазными сетями 220–240 В
• Номинальный ток: 16 А - рассчитан на нагрузку до 3,5 кВт
• Дифференциальный ток: 10 мА - чувствителен к малым утечкам, обеспечивающим безопасность человека
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Отключающая способность при КЗ: 10 кА - выдерживает высокие токи короткого замыкания
• Импульсная устойчивость: 10 кА - сохраняет работоспособность после скачков напряжения
• Ширина: 2 модуля - занимает 36 мм в DIN-коробке
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Рабочая температура: -25...+40 C - подходит для установки в неотапливаемых щитовых
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита

Совместимость и монтаж

Выключатель дифференциального тока 2P 16A 10mA тип AC серия MDL100 монтируется на стандартную DIN-рейку шириной 35 мм. Его двухмодульная конструкция позволяет легко разместить в любом распределительном щите, совместимом с оборудованием серии YON max. Подключение выполняется через верхние и нижние клеммы: вход - сверху, выход - снизу. Для правильной работы необходимо соблюдать полярность: фаза и ноль должны быть подключены строго в соответствии с маркировкой на корпусе. Нельзя использовать в трёхфазных системах или с постоянным током утечки.

Безопатность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Сертифицировано для применения в электроустановках жилых и общественных зданий. Отличается высокой надёжностью срабатывания при утечке - тестовая кнопка «T» на лицевой панели позволяет проверять исправность без отключения питания.

Преимущества

• Высокая точность срабатывания при 10 мА - минимизирует риск поражения током
• Устойчивость к импульсным перегрузкам - снижает количество ложных срабатываний
• Гарантия 5 лет - подтверждает долговечность компонентов
• Совместимость с другими изделиями серии YON max - удобно формировать единый щит
• Простая диагностика - наличие кнопки тестирования позволяет проводить регулярные проверки

Ограничения применения

• Не работает с постоянным током утечки - не подходит для оборудования с выпрямителями (например, некоторые LED-драйверы, ИБП)
• IP20 - нельзя устанавливать вне закрытого щита, даже под навесом
• Не предназначена для защиты от перегрузок и коротких замыканий - требуется параллельная установка автоматического выключателя
• Не рекомендуется для промышленных мощных машин с высокими помехами - возможны ложные срабатывания

Примеры использования

• Защита розеток в ванной комнате квартиры
• Щиток этажа в многоквартирном доме - отдельное УЗО на группу кухонных розеток
• Электрооборудование детского сада или медицинского кабинета
• Распределительный щит коттеджа с автономной системой освещения и розеток

Практические советы

• Выбирая УЗО, всегда проверяйте, что номинальный ток (16 А) соответствует нагрузке группы - не подключайте к нему более 3,5 кВт
• После монтажа обязательно нажмите кнопку «T» - если устройство не отключилось, оно неисправно
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузки! Обязательно ставьте перед ним автомат на 16 А
• При установке в холодном помещении (например, на даче зимой) убедитесь, что температура не ниже -25 C
• Для сложных систем с несколькими УЗО - выбирайте селективные (S-типа) устройства, чтобы избежать массового отключения
