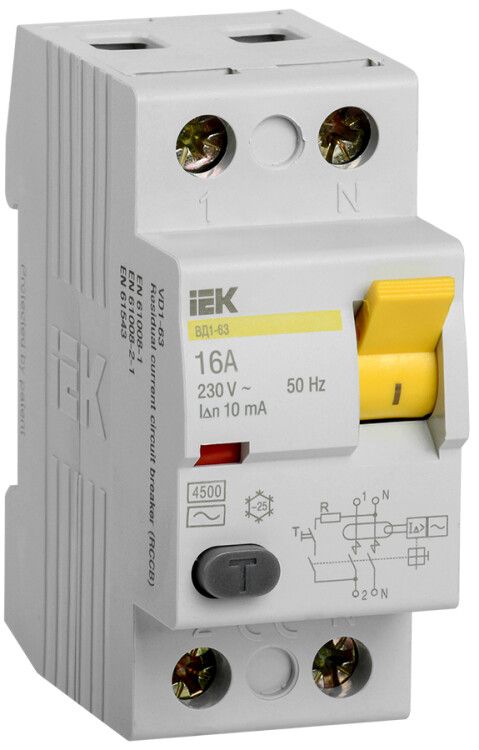

Выключатель дифференциальный (УЗО) ВД1-63 2п 16А 10мА тип AC | MDV10-2-016-010 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 16 А 10 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в бытовых и промышленных сетях. Устройство работает в паре с автоматическими выключателями и монтируется на DIN-рейку. Артикул mdv10-2-016-010 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 16 А 10 мА тип AC ВД1-63 от IEK защищает людей от поражения электрическим током при утечках через тело человека - например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Реагирует только на переменный ток утечки (синусоидальный) и слегка пульсирующий постоянный ток. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на объектах с однофазными потребителями. Не заменяет автоматический выключатель - требует совместной работы с устройством защиты от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток нагрузки
• Номинальный ток утечки: 10 мА - чувствительность к опасной утечке, подходящая для защиты людей
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 230 В - для однофазных цепей 220–240 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность при КЗ: 3 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока (например, от включения мощных двигателей)
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Частота: 50 Гц - для сетей России и стран СНГ
• Глубина монтажа: 74 мм - требуется место внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; устанавливается только во внутренних щитах
• Максимальное сечение кабеля: 50 мм2 - можно подключать толстые медные провода
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры
• Диапазон рабочих температур: от -25 C до +40 C - не рекомендуется для холодных необогреваемых помещений

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 16 А 10 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку типа TS35. Защелка обеспечивает надёжное фиксирование в двух положениях - легко вставляется и не выпадает даже при вибрациях. Для подключения используются зажимы с насечками, которые улучшают контакт и предотвращают нагрев. Максимальное сечение кабеля - 50 мм2, минимальное - не указано, но рекомендуется использовать не менее 1,5 мм2 для надёжного зажима. Обязательно подключать фазу и ноль строго согласно маркировке на корпусе. Нейтральный контакт замыкается первым и отключается последним - это исключает риск “обрыва нуля” и перекоса фаз при аварии.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие нормам гарантирует точность срабатывания при утечке 10 мА и отказоустойчивость в условиях перегрузок. Применение в системах TN-S и TN-C-S. Не применяется в IT-системах без дополнительных мер. Сертифицирован для использования в РФ и странах ЕАЭС.

Преимущества

• Насечки на зажимах снижают тепловые потери и усиливают контакт - меньше риска перегрева
• Эргономичная кнопка TEST - удобно проверять работоспособность без инструментов
• Двойная фиксация защелки - надёжнее, чем стандартные модели
• Правильная последовательность коммутации нулевого провода - предотвращает перекос фаз
• Совместим с другими изделиями серии KARAT - легко формировать единый щит

Ограничения применения

• Не защищает от постоянного тока утечки (только AC и слегка пульсирующий DC) - не подходит для цепей с преобразователями частоты, LED-драйверами, зарядками EV
• IP20 - нельзя устанавливать на улице, в сырых помещениях, банях, бассейнах
• Не имеет встроенной защиты от перегрузок и КЗ - обязательно нужен автомат перед УЗО
• Работает только при наличии напряжения - при отключении питания функция тестирования недоступна
• Не рекомендуется для температур ниже -25 C - возможны сбои в работе

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская)
• Щит на этаже многоквартирного дома - один УЗО на несколько комнат
• Оборудование в мастерской: сварочные аппараты, шлифмашины, компрессоры
• Освещение и розетки в гараже с хорошей вентиляцией и сухостью
• Автоматизированные системы управления с маломощными контроллерами

Практические советы

• Выбирайте УЗО с током утечки 10 мА там, где есть риск прямого контакта с человеком - ванные, кухни, детские комнаты
• Подбирайте автомат после УЗО с таким же номиналом (16 А) - чтобы он не сработал раньше, чем УЗО
• Проверяйте УЗО кнопкой TEST хотя бы раз в месяц - особенно если используется в местах с высокой влажностью
• Не используйте этот УЗО в качестве единственного защитного аппарата - всегда сочетайте с автоматическим выключателем
• При монтаже следите, чтобы кабель был плотно затянут - плохой контакт вызывает нагрев и выход из строя
• Убедитесь, что глубина щита минимум 74 мм - иначе не закроется крышка
