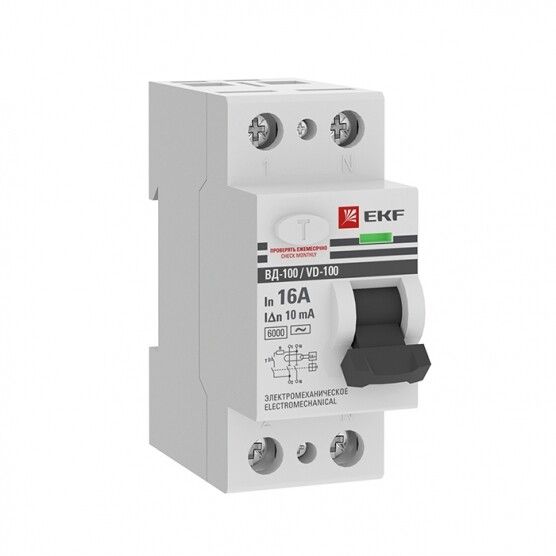

Выключатель дифференциальный (УЗО) ВД-100 2п 16А 10мА (тип АС, эл-мех) 6кА PROximа | elcb-2-6-16-10-em-pro EKF (замена - E1026M1610)

Выключатель дифференциального тока (УЗО) ВД-100 2п 16А 10мА тип AC 6кА электромеханический от бренда EKF - надёжное устройство защитного отключения, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока. Артикул elcb-2-6-16-10-em-pro соответствует сериям PROxima и подходит для установки на DIN-рейку.

Назначение и область применения

УЗО ВД-100 защищает людей от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительным протеканием токов утечки, которые могут привести к перегреву и КЗ. Устройство работает в паре с автоматическим выключателем - сам по себе оно не защищает от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов, где есть риск утечек тока через землю или человеческое тело.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток нагрузки
• Дифференциальный ток срабатывания: 10 мА - чувствительность к утечкам, подходящая для защиты людей
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 230 В - предназначено для однофазных сетей
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно
• Напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды
• Рабочий диапазон температур: -25…+50 C - позволяет применять в неотапливаемых помещениях и на улице внутри щита
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного места в щите
• Сечение провода: 1–25 мм2 - совместим с большинством медных проводов в бытовой и промышленной проводке
• Частота: 50 Гц - для сетей России и стран СНГ
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

УЗО ВД-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми популярными автоматами EKF и других брендов, если соблюдена координация по току и времени срабатывания. Обязательно используйте его вместе с автоматическим выключателем на 16 А или выше - он обеспечивает защиту от перегрузок и КЗ. Подключение: входные клеммы сверху, выходные - снизу. Сечение проводов от 1 до 25 мм2 можно затягивать без подготовки - клеммы рассчитаны на многожильные и одножильные провода. Электромеханическая конструкция не требует внешнего питания - работает даже при отсутствии напряжения в сети.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Применяет электромеханическую схему - не зависит от наличия напряжения в сети, что делает его более надёжным, чем электронные аналоги. Сертифицирован для использования в условиях степени загрязнения 2 - то есть в помещениях с нормальным уровнем пыли и влаги, без агрессивных сред.

Преимущества

• Электромеханическое исполнение - отказоустойчиво при авариях в сети и перебоях с питанием
• Низкий порог срабатывания (10 мА) - высокая степень защиты людей
• Работает при минусовой температуре (-25 C) - подходит для холодных регионов и неотапливаемых помещений
• Длинная гарантия (7 лет) - указывает на качество сборки и компонентов
• Поддерживает селективное исполнение - возможно использование в многоступенчатых системах защиты без ложных срабатываний

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• IP20 - нельзя устанавливать во влажных местах без корпуса или крышки
• Только тип AC - не реагирует на постоянный ток утечки или импульсные помехи (например, от ИБП или светодиодных драйверов); для таких случаев нужен тип A или B
• Не рекомендован для цепей с большим количеством емкостных нагрузок (например, мощные фильтры, частотники) - возможны ложные срабатывания

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской
• Щиты на дачах и в гаражах с неотапливаемыми условиями
• Линии питания станков, насосов, освещения в производстве
• Объекты с высокой плотностью электроприборов - офисы, торговые точки

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод (менее 1 мм2) не войдёт в клеммы, слишком толстый (более 25 мм2) не будет надёжно зажат
• При монтаже в щитке учтите глубину устройства - 74 мм; выбирайте корпус с запасом по глубине
• Если требуется защита от постоянных утечек (например, от инверторов или LED-светильников), замените этот УЗО на модель типа A
• Тестовая кнопка «T» должна работать регулярно - проверяйте её хотя бы раз в месяц
• Для сложных систем с несколькими уровнями защиты используйте селективные версии УЗО ВД-100 - они снижают риск отключения всей системы при одной утечке
