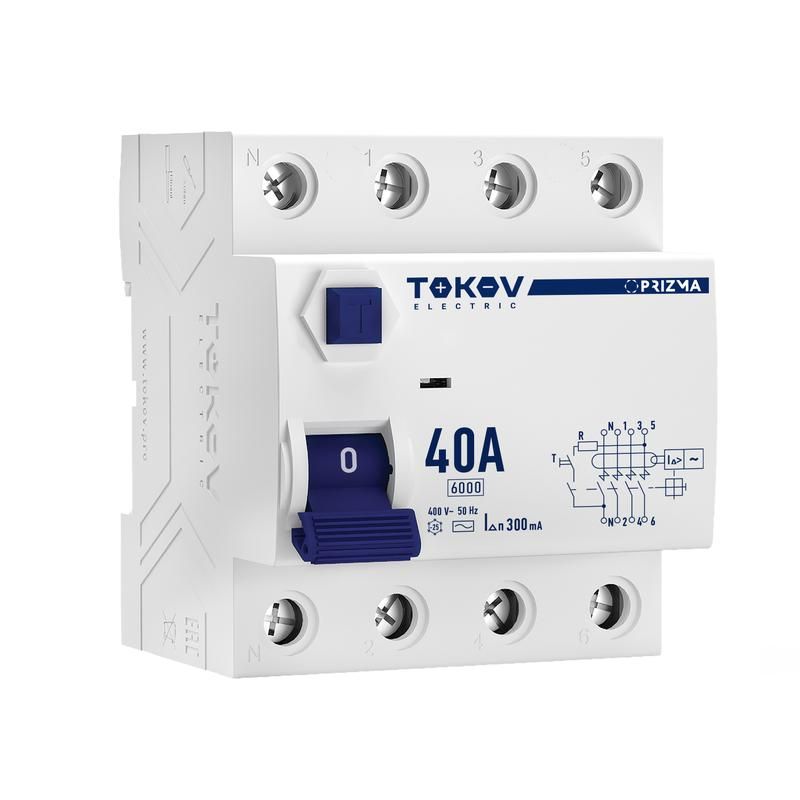

Выключатель дифференциального тока (УЗО) 4п (3P+N) 40А 300мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-40-300-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-40-300-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Устройство работает в трёхфазных сетях с нулевым проводником и подходит для установки в щитах промышленных объектов, производственных линий и крупных коммерческих зданий.

Назначение и область применения

Этот выключатель дифференциального тока защищает цепи от опасных утечек тока величиной свыше 300 мА. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для защиты электрооборудования с обычными нагрузками - насосов, двигателей, нагревательных элементов, конвейеров и других устройств, работающих от сети 400 В. УЗО применяется там, где требуется групповая защита нескольких потребителей, а не персональная защита человека (для этого используют УЗО на 30 мА).

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 8–9 кВт при 400 В
• Номинальный ток утечки: 300 мА - чувствительность к утечкам выше порога безопасности для человека, но достаточная для защиты оборудования
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть с нулём (3P+N)
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А
• Монтаж: DIN-рейка, ширина 4 модуля (72 мм)
• Глубина установки: 50 мм - требует минимального свободного пространства в щите
• Сечение провода: 1–16 мм2 для жестких, 1–10 мм2 для гибких многожильных проводов
• Изоляция: UI = 400 В, импульсное напряжение 6 кВ - обеспечивает надёжную изоляцию при скачках напряжения
• Степень защиты: IP20 - не защищён от воды и пыли, используется только внутри закрытых щитов
• Рабочая температура: от –25C до +50C - подходит для неотапливаемых помещений
• Частота: 50 Гц - совместим с сетями России и стран СНГ

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-40-300-ac устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением 1–16 мм2 (жилые) или 1–10 мм2 (гибкие). Клеммы рассчитаны на один провод на фазу и один на ноль - не допускается соединение двух проводов в одной клемме. Подключение выполняйте строго по схеме: L1, L2, L3, N. Ноль обязательно проходит через устройство - игнорирование этого правила приведёт к отказу работы. После монтажа проверьте работоспособность кнопкой «Т» (Test).

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Применение устройства снижает риск возгорания и поражения током при повреждении изоляции. Однако он не защищает от перегрузок и коротких замыканий - для этой функции необходимо использовать автоматический выключатель (АВ) перед УЗО.

Преимущества

• Надёжное срабатывание при утечках переменного тока - оптимально для промышленной техники
• Высокая отключающая способность (6 кА) - подходит для мест с высокими токами КЗ
• Компактная форма (4 модуля) - экономит место в распределительном щите
• Поддержка гибких и жёстких проводов - удобен при монтаже в условиях ограниченного доступа
• Работает при низких температурах - пригоден для холодных складов и ангаров

Ограничения применения

• Не реагирует на постоянный ток утечки или импульсные помехи - не подходит для систем с частотными преобразователями, ИБП, LED-драйверами
• IP20 - нельзя устанавливать вне щита, на улице или во влажных помещениях
• Не является защитным автоматом - требует обязательной установки автомата на 40 А перед собой
• Не рекомендован для защиты отдельных бытовых розеток - для этого нужны УЗО на 30 мА

Примеры использования

• Защита группы трёхфазных станков на металлообрабатывающем участке
• Общая защита питания конвейерной линии с двигателями и нагревателями
• Щит освещения и силовой нагрузки в производственном корпусе
• Распределительный щит складского комплекса с мощными вентиляторами и насосами

Практические советы

• Выбирайте этот УЗО только тогда, когда нужна защита всей группы потребителей, а не одного устройства
• Проверяйте соответствие сечения проводов - слишком тонкий провод вызывает перегрев, слишком толстый - плохо зажимается
• Не устанавливайте УЗО без входного автомата - при КЗ оно может выйти из строя
• При использовании в цепях с частотными преобразователями или светодиодным освещением выбирайте УЗО типа B или F
• После монтажа протестируйте устройство кнопкой Test хотя бы раз в месяц
• Убедитесь, что нулевой проводник не заземлён после УЗО - это вызовет ложные срабатывания
