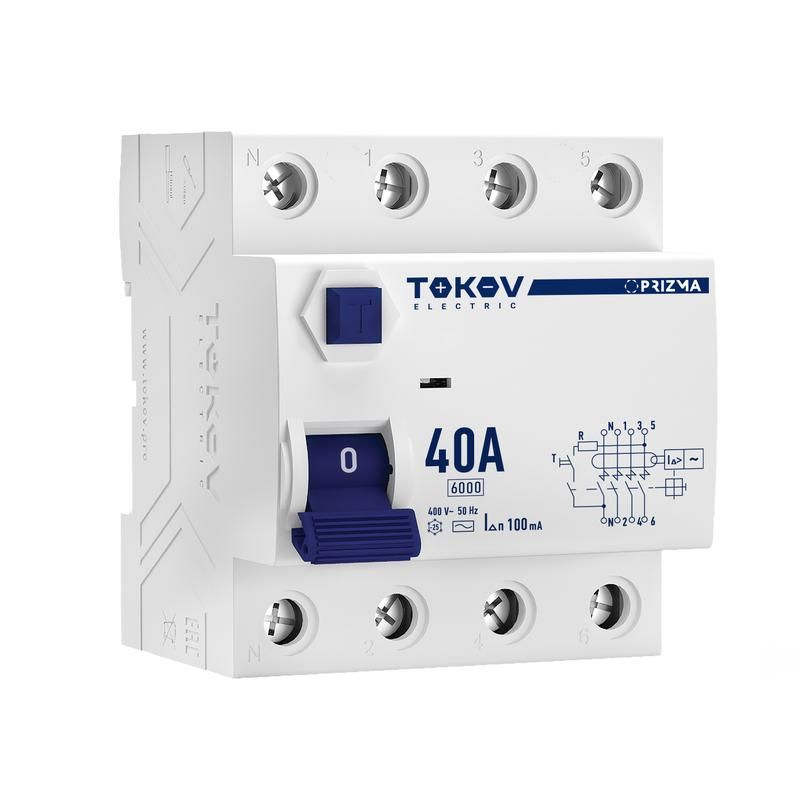

Выключатель дифференциального тока (УЗО) 4п (3P+N) 40А 100мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-40-100-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-40-100-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Устройство работает в трёхфазных сетях с нулевым проводником и подключается на DIN-рейку. Подходит для промышленных объектов, цехов и распределительных щитов.

Назначение и область применения

Этот выключатель дифференциального тока защищает от опасных утечек переменного тока (тип AC), возникающих при повреждении изоляции, контакте человека с токоведущими частями или неисправностях электрооборудования. Он автоматически отключает питание при утечке свыше 100 мА. Применяется в трёхфазных системах с глухозаземлённой нейтралью (3P+N): например, в станках, насосах, конвейерах, освещении производственных помещений и других устройствах с мощностью до 18 кВт.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Номинальный ток утечки: 100 мА - чувствительность срабатывания; подходит для групповой защиты нескольких потребителей;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380–400 В;
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А;
• Монтаж: на DIN-рейку шириной 17,5 мм, занимает 4 модуля (72 мм);
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги, требует установки внутри закрытых щитов;
• Рабочий диапазон температур: от –25 C до +50 C - допустимо применение в неотапливаемых помещениях;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, например, от молнии или включения крупных нагрузок;
• Глубина установки: 50 мм - требуется свободное пространство в шкафу для удобного подключения.

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-40-100-ac совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа необходимо обеспечить доступ к контактным зажимам с обоих сторон. Каждый полюс имеет два входа/выхода: три фазных (L1, L2, L3) и один нейтральный (N). Ноль обязательно подключается через устройство - нельзя использовать обходную нейтраль. Подключение выполняется с соблюдением полярности: вход - сверху, выход - снизу. Максимальное сечение жилы - 16 мм2 для одножильного провода, 10 мм2 для многожильного. Перед первым запуском рекомендуется проверить работоспособность кнопкой «Т».

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Обеспечивает класс защиты II - двойная изоляция, не требует заземления корпуса. Номинальное напряжение изоляции 400 В гарантирует надёжную изоляцию между токоведущими частями. УЗО не является средством защиты от перегрузки или короткого замыкания - для этого необходим автоматический выключатель.

Преимущества

• Высокая отключающая способность (6 кА) позволяет использовать устройство в местах с высокой вероятностью коротких замыканий;
• Универсальное сечение проводов - поддерживает как жесткий, так и гибкий проводник;
• Устойчивость к низким температурам - можно устанавливать в холодных помещениях;
• Компактная форма (4 модуля) экономит место в распределительном щите;
• Наличие тестовой кнопки - возможность регулярной проверки исправности без специнструментов.

Ограничения применения

• Не подходит для сетей с постоянным током утечки - не сработает при неисправностях в импульсных блоках питания, светодиодных светильниках или частотных преобразователях;
• Не защищает от перегрузок и коротких замыканий - обязательна установка в паре с автоматическим выключателем;
• IP20 не допускает установку во влажных или пыльных условиях - только в герметичных щитах;
• Не рекомендуется для защиты одного единственного бытового прибора - 100 мА слишком велико для такой задачи, лучше выбрать 30 мА;
• Требуется точное соблюдение схемы подключения N-проводника - неверное подключение приведёт к отказу работы.

Примеры использования

• Защита группы трёхфазных станков в механическом цехе;
• Общая защита освещения и розеток в производственном помещении;
• Щитовая защита на участке с несколькими насосами и компрессорами;
• Подключение в распределительном щите на предприятии вместо нескольких УЗО меньшей мощности.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (40 А) выше суммарного тока всех подключённых устройств;
• Для многожильных проводов используйте наконечники - они обеспечивают лучший контакт и снижают риск нагрева;
• Не подключайте ноль после УЗО к заземлению - это вызовет ложные срабатывания;
• Проверяйте работу кнопкой «Т» хотя бы раз в месяц - особенно в условиях повышенной влажности;
• Если в сети есть частотные преобразователи или ИБП - выбирайте УЗО типа B, а не AC;
• При установке в щит с другими автоматами оставьте минимум 10 мм свободного места вокруг для теплоотвода.
