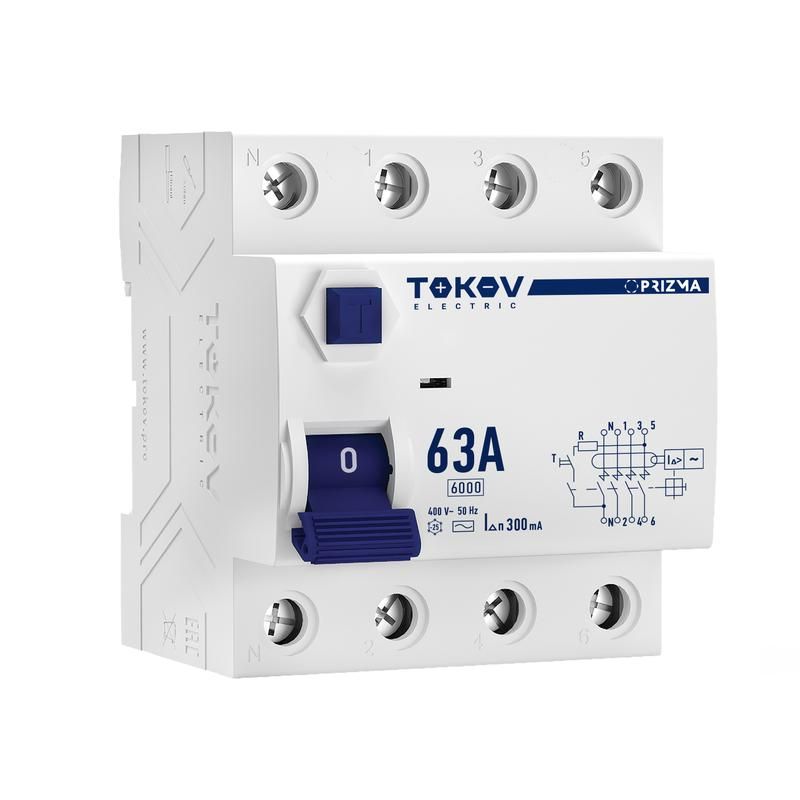

Выключатель дифференциального тока (УЗО) 4п (3P+N) 63А 300мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-63-300-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-63-300-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях 400 В переменного тока. Устройство срабатывает при токе утечки 300 мА и рассчитано на нагрузку до 63 А, что делает его подходящим для групповой защиты цепей в промышленных и коммерческих объектах.

Назначение и область применения

Этот выключатель дифференциального тока защищает от поражения электрическим током при утечках через изоляцию или человека. Он используется в трёхфазных сетях 400 В с нулевым проводником (3P+N). Подходит для защиты групповых линий питания: станков, конвейеров, освещения, систем вентиляции, насосов и другого промышленного оборудования. Применяется в щитах управления, распределительных шкафах и на объектах с высокой плотностью электрооборудования.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не срабатывает на постоянный или импульсный);
• Номинальный ток утечки: 300 мА - чувствительность устройства; сработает при утечке ≥300 мА;
• Отключающая способность: 6 кА - способность безопасно отключить цепь при коротком замыкании с током до 6000 А;
• Напряжение: 400 В рабочее, 400 В изоляционное, 6 кВ импульсное - обеспечивает надёжную изоляцию даже при скачках напряжения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Сечение провода: 1–16 мм2 для жестких, 1–10 мм2 для гибких - допустимые размеры подключения;
• Монтаж: DIN-рейка, ширина 4 модуля (72 мм), глубина установки 50 мм;
• Рабочая температура: от –25C до +50C - подходит для помещений с нормальным микроклиматом;
• Частота: 50 Гц - совместим с сетями России и стран СНГ.

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-63-300-ac устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются четыре клеммы: три фазных (L1, L2, L3) и один ноль (N). Ноль обязательно подключается - без него устройство не будет работать. Клеммы рассчитаны на одножильные провода сечением до 16 мм2 и многожильные - до 10 мм2. Перед монтажом проверьте соответствие сечения проводов и используйте наконечники для гибких проводов. Убедитесь, что в щите есть место шириной 72 мм и глубиной минимум 50 мм. Не устанавливайте в открытых или влажных местах - степень защиты IP20 не предусматривает защиту от внешней среды.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Произведено в соответствии с требованиями безопасности для электромонтажа в промышленной среде. Отключение происходит при достижении порога утечки 300 мА - это уровень, обеспечивающий защиту от возгорания и поражения при длительном контакте, но не предназначенный для защиты человека от прямого удара током (для этого нужны УЗО на 30 мА).

Преимущества

• Надёжное отключение при утечке 300 мА - снижает риск возгорания из-за износившейся изоляции;
• Высокая отключающая способность 6 кА - гарантирует работу даже при серьёзных аварийных режимах;
• Фиксированная схема 3P+N - исключает ошибки при подключении трёхфазных цепей с нулём;
• Устойчивость к перегрузкам и колебаниям сети благодаря прочной конструкции;
• Индикация состояния: механический флажок показывает, произошло ли отключение.

Ограничения применения

• Не применяется в цепях с постоянным током утечки - не среагирует на импульсы или выпрямленный ток;
• Не подходит для защиты от прямого поражения человека - для этого требуется УЗО на 30 мА;
• Не устанавливается вне закрытых щитов - IP20 не защищает от влаги и пыли;
• Не рекомендуется использовать в условиях температур ниже –25C или выше +50C - возможны отказы в работе;
• Требуется обязательное подключение нулевого проводника - без N устройство не функционирует.

Примеры использования

• Защита группы мощных станков на заводе - предотвращает возгорание при пробое изоляции;
• Щитовая распределительная станции - группа УЗО на 300 мА для защиты нескольких потребителей;
• Освещение и вентиляция в производственных помещениях - где важна пожарная безопасность, а не защита от удара током;
• Цепи питания насосов, компрессоров, конвейеров - там, где есть повышенная вибрация и риск износа изоляции.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток 63 А соответствует нагрузке вашей группы - не подключайте более мощные потребители;
• Подключайте ноль строго к клемме N - перепутанный ноль приведёт к ложному срабатыванию или отказу;
• Для гибких проводов всегда используйте наконечники - они предотвращают ослабление соединения;
• Проверяйте исправность УЗО ежемесячно кнопкой “Т” - тестирование не требует специнструментов;
• Не устанавливайте этот УЗО перед другими УЗО на 30 мА - он не обеспечит селективность, возможны массовые отключения;
• При проектировании учтите ширину 4 модуля - планируйте место в щите заранее.
