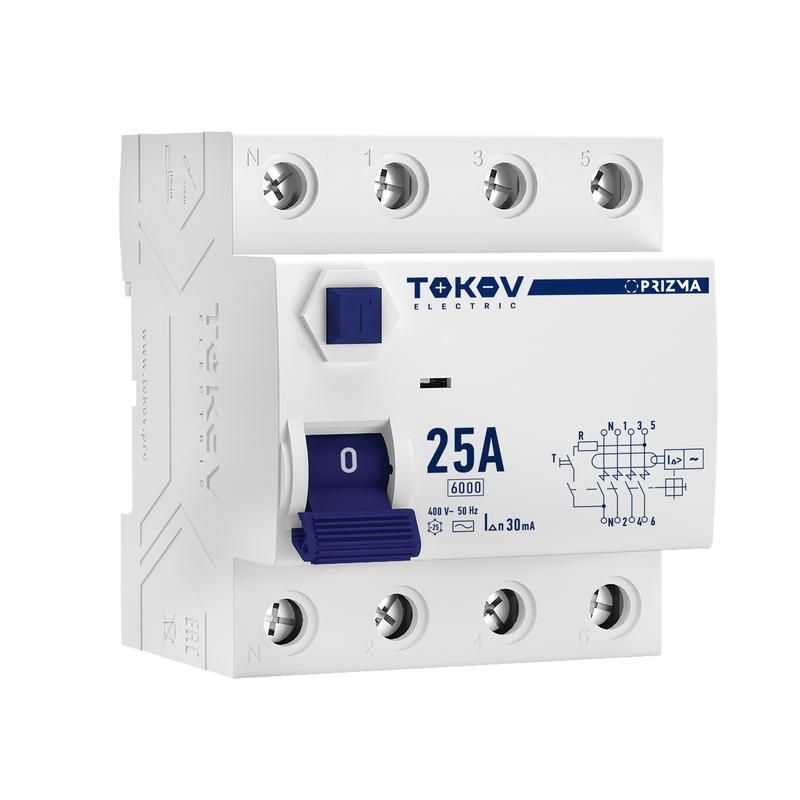

Выключатель дифференциального тока (УЗО) 4п (3P+N) 25А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-25-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-25-30-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Устройство работает в трёхфазных сетях с нулевым проводником и подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от опасных утечек тока величиной более 30 мА - уровня, который может вызвать серьёзное поражение человека. Он используется в цепях с переменным током (AC), где возможны утечки через изоляцию, повреждённые кабели или неисправную технику. Подходит для защиты групповых линий: кухонной техники, бассейнов, насосов, станков, систем освещения и других устройств, работающих в условиях повышенной влажности или механических нагрузок.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Тип чувствительности: AC - реагирует только на переменный ток утечки (например, от бытовых приборов)
• Номинальный ток утечки: 30 мА - срабатывает при превышении этого порога
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Максимальное сечение провода: 1–16 мм2 (монопроволочные), 1–10 мм2 (гибкие многожильные)
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом
• Рабочая температура: от –25C до +50C - подходит для холодных и жарких помещений
• Частота: 50 Гц - совместим с сетями России и стран СНГ

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-25-30-ac монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются четыре клеммы: три фазных (L1, L2, L3) и один ноль (N). Ноль обязательно подключается - без него устройство не будет работать. Клеммы рассчитаны на одножильные провода до 16 мм2 и многожильные до 10 мм2. Не допускается использование проводов большего сечения - это может привести к плохому контакту и перегреву. Монтаж выполняется в щите с достаточным запасом глубины (минимум 50 мм).

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Номинальное импульсное напряжение 6 кВ обеспечивает устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения. Напряжение изоляции 400 В гарантирует надёжную изоляцию между токоведущими частями.

Преимущества

• Надёжное срабатывание при утечках переменного тока - основной тип угрозы в бытовых и промышленных сетях
• Высокая отключающая способность (6 кА) снижает риск повреждения устройства при аварии
• Удобная ширина в 4 модуля - легко встраивается в стандартные щиты
• Поддержка как жёстких, так и гибких проводов - увеличивает гибкость монтажа
• Работает при экстремальных температурах - подходит для неотапливаемых помещений

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, светодиодными драйверами или источниками бесперебойного питания (ИБП)
• IP20 не позволяет использовать вне закрытого щита - нельзя устанавливать на улице или во влажных помещениях без корпуса
• Только для трёхфазных сетей с нулём (3P+N); не применяется в однофазных цепях без N
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий; необходимо сочетать с автоматом

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной
• Щитовая защита насосов для системы водоснабжения в подвале
• Линия питания станков с ЧПУ в цеху - предотвращает поражение при пробое изоляции
• Общая защита освещения в спортзале или бассейне

Практические советы

• Всегда проверяйте соответствие сечения провода - превышение 16 мм2 для одножильного или 10 мм2 для многожильного может привести к нагреву и выходу из строя
• При монтаже соблюдайте полярность: ноль (N) подключается строго к клемме, помеченной как “N”
• После установки нажмите кнопку “Тест” - устройство должно отключиться. Если нет - проверьте подключение или замените УЗО
• Не используйте этот УЗО вместо автомата. Обязательно ставьте перед ним автоматический выключатель на 25 А
• Для систем с высоким уровнем электромагнитных помех (частотные преобразователи, сварочные аппараты) рекомендуется применять УЗО типа B - здесь же используется тип AC, что может вызывать ложные срабатывания
