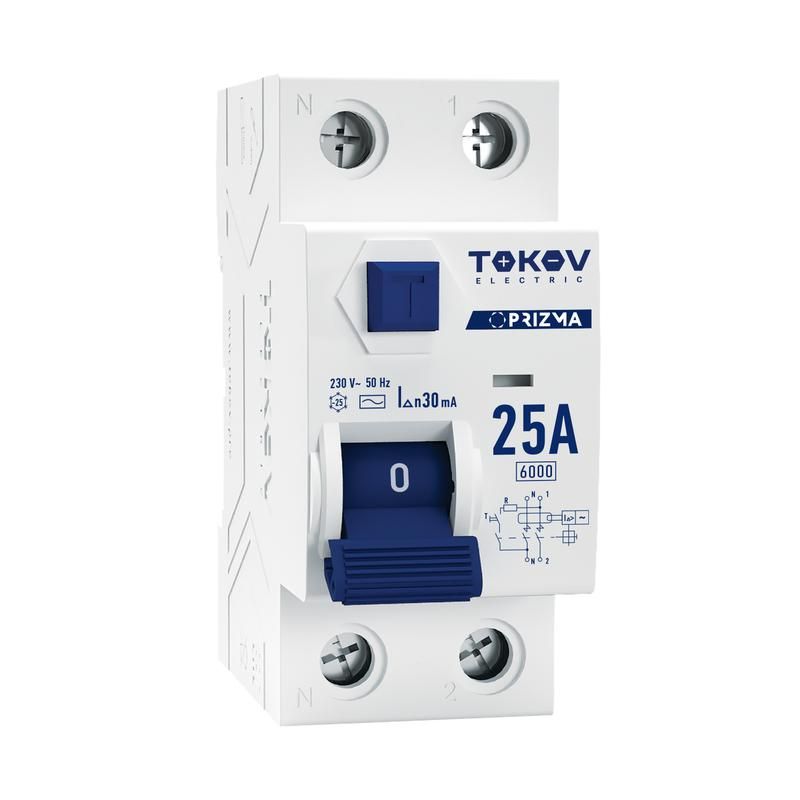

Выключатель дифференциального тока (УЗО) 2п (1P+N) 25А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-25-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-25-30-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях 230 В. Устройство реагирует на малые токи утечки и отключает цепь за доли секунды, обеспечивая безопасность в жилых, офисных и промышленных объектах.

Назначение и область применения

Этот двухполюсный УЗО (1P+N) используется в бытовых и коммерческих электросетях для защиты от утечек тока через человека или повреждённую изоляцию. Подходит для установки в щитках квартир, домов, кафе, мастерских и на участках с повышенной влажностью - например, в ванных комнатах, кухнях, подвалах. Не применяется в цепях с постоянным током или высокими импульсными помехами.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без перегрева
• Ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для защиты людей
• Тип срабатывания: AC - реагирует только на переменный ток утечки (стандартный для бытовой сети)
• Напряжение: 230 В, изоляция до 400 В - совместим с европейскими и российскими сетями
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 ампер
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, например, от молнии
• Монтаж: DIN-рейка, ширина 2 модуля (36 мм) - легко устанавливается в стандартные распределительные щиты
• Сечение провода: однопроволочные - 1–16 мм2, многопроволочные - 1–10 мм2 - позволяет подключать медные провода большинства распространённых сечений
• Защита IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях, таких как подъезды или технические этажи
• Частота: 50 Гц - оптимизирован для российской и европейской сети
• Глубина установки: 50 мм - требует достаточного места внутри щита

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-25-30-ac монтируется на DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: вход L и N должны быть подключены сверху, выход - снизу. Ноль (N) обязательно проходит через устройство - это обязательное условие работы 1P+N типа. Не допускается использование с автоматическими выключателями других серий без проверки совместимости по фиксации на рейке. Клеммы рассчитаны на затяжку отверткой - не используйте силовые инструменты.

Безопатность и стандарты

УЗО соответствует международному стандарту IEC/EN 61009-1 для устройств дифференциального тока. Применяется в системах TN-S и TN-C-S. Соответствует требованиям ПУЭ для защиты групповых цепей в жилых зонах. Не является средством защиты от перегрузки или короткого замыкания - необходимо использовать в паре с автоматическим выключателем на 25 А.

Преимущества

• Надёжное срабатывание при утечке 30 мА - минимальный порог для защиты жизни человека
• Увеличенная отключающая способность 6 кА - выше среднего уровня, снижает риск повреждения устройства при аварии
• Поддержка широкого диапазона сечений проводов - удобно для ремонта и модернизации старых проводок
• Устойчивость к низким температурам - работает в холодных условиях, где другие модели могут отказывать
• Фиксация на DIN-рейке с надёжным защёлкивающим механизмом - исключает случайное выпадение

Ограничения применения

• Не подходит для цепей с постоянным током, пульсирующим током утечки (например, от инверторов, LED-драйверов, частотных преобразователей) - требуется тип A или B
• Не защищает от перегрузок и коротких замыканий - должен использоваться только в сочетании с автоматом
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, боксы)
• Не рекомендован для промышленных мощных станков с высокими емкостными утечками - возможны ложные срабатывания
• Не предназначено для установки вне щита - требует закрытого корпуса

Примеры использования

• Щиток квартиры: защита группы розеток в ванной комнате
• Офис: защита компьютерных розеток и оргтехники
• Гараж: питание света и розеток для зарядки инструментов
• Дача: защита освещения и розеток в деревянном доме
• Технический этаж: распределение питания на насосы, вентиляторы

Практические советы

• Проверяйте перед монтажом, чтобы нулевой провод проходил именно через УЗО - в противном случае устройство не будет работать
• После установки всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет исправность механизма
• При подключении многопроволочных проводов используйте наконечники (штыревые или трубчатые) - это предотвратит ослабление контакта со временем
• Не устанавливайте более одного УЗО на одну фазу без координации - это может вызвать селективные сбои
• При замене старого УЗО убедитесь, что новый имеет ту же ширину (2 модуля) и глубину (50 мм) - иначе не войдёт в щит
• Для помещений с высокой влажностью (баня, бассейн) выбирайте УЗО с IP44 и дополнительно устанавливайте его в герметичный бокс
