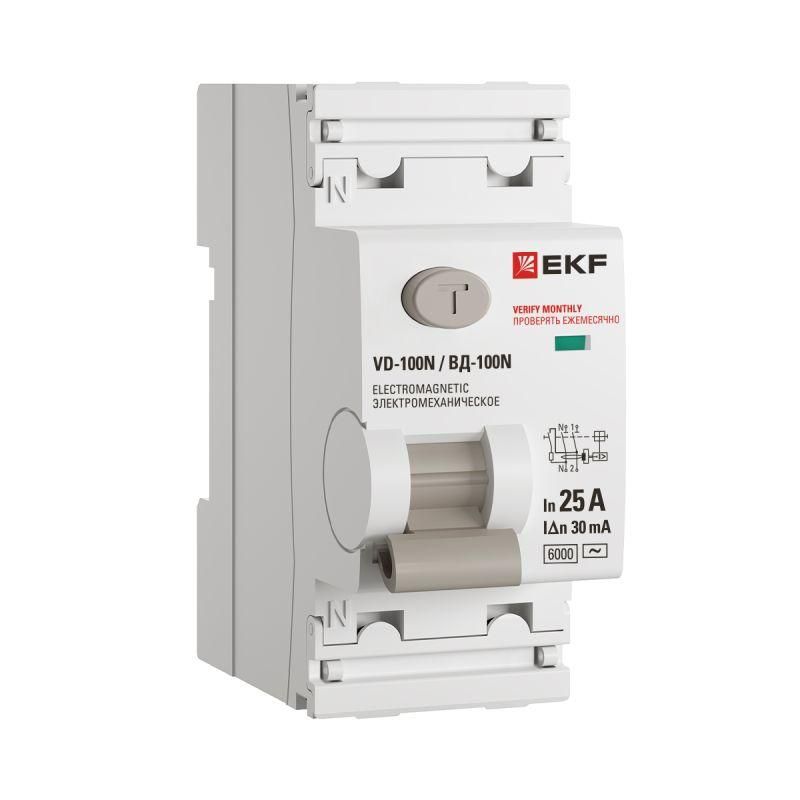

Выключатель дифференциального тока (УЗО) ВД-100N 2P 25А 30мА тип AC эл-мех 6кА PROXIMA |E1026M2530|EKF

Выключатель дифференциального тока ВД-100N 2П 25А 30мА тип AC электромеханический 6кА от бренда EKF - устройство защитного отключения (УЗО) для защиты человека от удара током и предотвращения пожаров при утечках в сетях 230 В. Артикул e1026m2530 относится к серии PROxima и предназначен для установки в распределительных щитах.

Назначение и область применения

Выключатель дифференциального тока ВД-100N защищает людей от поражения электрическим током при прикосновении к токоведущим частям, например, при пробое изоляции в стиральной машине, бойлере или другом оборудовании. Также он предотвращает возгорания, вызванные утечками тока через поврежденную изоляцию, замыканиями на корпус или землю. Подходит для бытовых, коммерческих и промышленных объектов - жилые дома, офисы, мастерские, производственные участки с однофазными нагрузками до 25 А.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения
• Номинальный дифференциальный ток утечки: 30 мА - срабатывает при утечке выше этой величины, что соответствует требованиям безопасности для защиты людей
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (стандартный тип для бытовых сетей)
• Напряжение: 230 В (до 400 В между фазами в трёхфазной системе)
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Устойчивость к импульсному току: 6 кА - способен выдерживать кратковременные скачки тока, например, после включения мощного оборудования
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при перегрузках и высоких переходных напряжениях
• Номинальное импульсное напряжение: 4 кВ - защищён от воздействия грозовых импульсов
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 72 мм - необходимо учитывать свободное пространство за щитом
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Сечение провода: 1–25 мм2 - подходит для медных и алюминиевых проводников
• Способ монтажа: на DIN-рейку - стандартный метод для современных щитов
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления (не в сырых или пыльных цехах без защиты)

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением от 1 до 25 мм2. Особенность - возможность подключения шин типа PIN и FORK как сверху, так и снизу, что удобно при организации сборки в щите. Клеммы имеют винты с моментом затяжки 3 Нм - достаточно плотно, чтобы исключить нагрев, но не требуют специальных инструментов. Монтаж выполняется в щитах с достаточным пространством глубиной не менее 72 мм. Устройство совместимо с любыми автоматическими выключателями, установленными на одной рейке.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N соответствует требованиям ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Это гарантирует соответствие международным нормам надёжности и точности срабатывания. Литая лицевая панель изготовлена из самозатухающего пластика - не поддерживает горение. Все внутренние элементы дополнительно изолированы, снижая риск пробоя даже при длительной работе в условиях перегрузок.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, сохраняет функциональность даже при отключении нулевой шины
• Индикаторное окно показывает реальное состояние контактов: красный цвет = сработало, белый = включен
• Встроенная пломбировка клемм - препятствует несанкционированному доступу и нарушению соединений
• Поддержка медных и алюминиевых проводов - позволяет использовать существующую проводку без переделки
• Гибкое подключение шин сверху и снизу - упрощает организацию распределения в сложных щитах
• Высокий момент затяжки винтов (3 Нм) - минимизирует риск ослабления контакта со временем

Ограничения применения

Не предназначено для защиты от постоянного тока утечки - не срабатывает при наличии пульсирующего DC или смешанного тока (DC+AC). Не следует применять в местах с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется устанавливать вне закрытого щита. Не является заменой автоматического выключателя - требуется параллельная установка защиты от перегрузок и КЗ.

Примеры использования

• Защита группы розеток в ванной комнате - основное применение для 30 мА УЗО
• Щитовая защита кухонной группы с плитой, микроволновкой, кофе-машиной
• Автоматизация линии питания насосов, вентиляторов, станков в цехах
• Обеспечение безопасности в детских учреждениях, больницах, школах
• Дополнительная защита в старых домах с устаревшей изоляцией проводки

Практические советы

• Перед монтажом проверьте сечение проводов - не используйте провода меньше 1 мм2 или больше 25 мм2
• При использовании алюминиевых проводов обязательно обработайте контактные поверхности антиоксидантной пастой
• Проверяйте работоспособность устройства ежемесячно кнопкой «Тест» - она имитирует утечку тока
• Убедитесь, что глубина щита ≥72 мм - иначе не получится правильно закрыть крышку
• Не устанавливайте несколько УЗО на одну группу без согласования с проектом - возможны ложные срабатывания
• Помните: этот УЗО не защищает от перегрузок - всегда сочетайте его с автоматическим выключателем на 25 А
