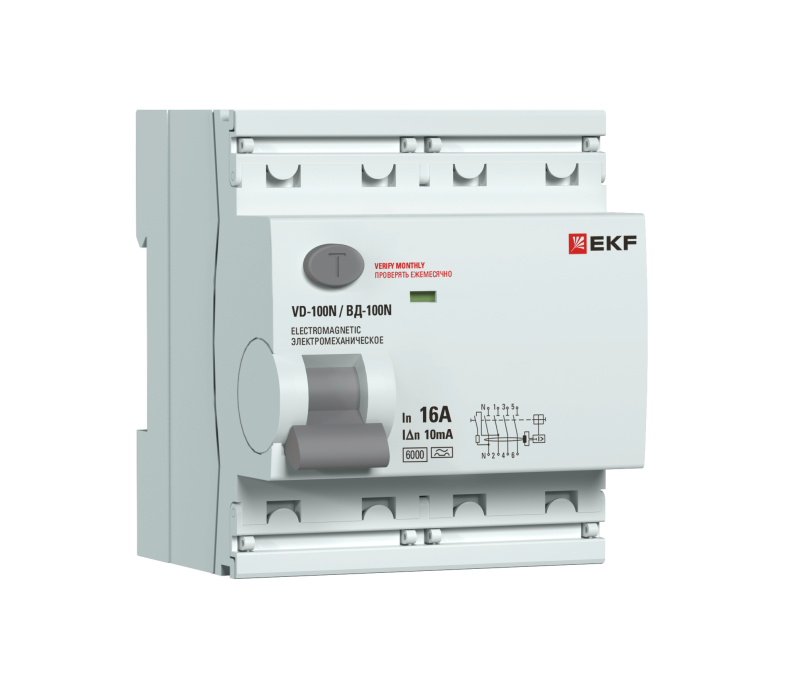

Выключатель дифференциального тока ВД-100N 4п 16А 10мА (тип А, эл-мех) 6кА PROximа | E1046MА1610 EKF E1046MA1610

Выключатель дифференциального тока ВД-100N 4P 16А 10мА тип A электромеханический 6кА от бренда EKF - устройство защитного отключения, предназначенное для обеспечения безопасности в сетях переменного тока. Он защищает людей от удара током, предотвращает возгорания из-за утечек и работает в условиях широкого диапазона температур. Артикул e1046ma1610 подходит для установки в распределительных щитах по стандарту DIN.

Назначение и область применения

Выключатель дифференциального тока ВД-100N 4P 16А 10мА тип A электромеханический 6кА используется для защиты от поражения электрическим током при прикосновении к токоведущим частям, а также для предотвращения пожаров, вызванных утечками тока. Подходит для установки в жилых, коммерческих и промышленных объектах: квартирах, офисах, производственных линиях, насосных станциях, системах вентиляции и других местах, где есть риск повреждения изоляции или замыкания на землю.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 10 мА - чувствителен даже к малым утечкам, безопасен для человека
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных сетей 400 В
• Тип по току утечки: A - реагирует на переменный и постоянный импульсный ток утечки, идеален для современной техники с преобразователями частоты (часто встречается в станках, ИБП, зарядках EV)
• Номинальное напряжение: 400 В - рассчитан на использование в трехфазной сети 380/400 В
• Устойчивость к импульсам тока: 6 кА - способен выдерживать высокие токи КЗ без выхода из строя
• Номинальное напряжение изоляции: 660 В - повышенная изоляционная прочность для надёжной работы
• Номинальное импульсное напряжение: 4 кВ - защищён от скачков напряжения, таких как молнии или коммутационные перенапряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли - требует установки внутри закрытого щита
• Сечение провода: 1…16 мм2 - позволяет подключить как тонкие, так и мощные кабели
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм глубины)
• Рабочий диапазон температур: -40...+50 C - можно использовать в холодных помещениях, на улице (внутри щита) или в теплых цехах
• Степень загрязнения: 2 - допустимо применение в помещениях со слабым загрязнением (нет пыли, влаги, металлической стружки на контактах)

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N 4P 16А 10мА тип A электромеханический 6кА устанавливается на стандартную DIN-рейку типа 35 мм. Для монтажа требуется место глубиной 72 мм. Подключение возможно как сверху, так и снизу - удобно при организации проводки в плотных щитах. Клеммы поддерживают медные и алюминиевые проводники. Момент затяжки винтов - 3 Нм, что исключает плохой контакт без риска перетянуть. Встроенные клеммы имеют пломбировку - после монтажа доступ к болтам ограничен, что снижает вероятность несанкционированного вмешательства.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N 4P 16А 10мА тип A электромеханический 6кА соответствует требованиям ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Это гарантирует соответствие международным нормам безопасности. Литая лицевая панель изготовлена из самозатухающего пластика - не поддерживает горение, что важно при аварийных ситуациях. Все внутренние элементы дополнительно изолированы, снижая риск пробоя.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, сохраняет функцию даже при отключении нуля
• Индикаторное окно показывает реальное состояние контактов: красный цвет = сработал, белый = готов к работе
• Подключение шин PIN и FORK с любой стороны - упрощает сборку щита и экономит место
• Фиксация винтов с повышенным моментом - минимизирует риск ослабления контактов при вибрации
• Пломбировка клемм - соответствует требованиям энергонадзора и снижает риск неквалифицированного вмешательства
• Широкий диапазон рабочих температур - подходит для суровых условий эксплуатации

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует герметичного щита
• Не рекомендуется для помещений с высокой запылённостью или влажностью (например, сырые цеха, парильни) - степень загрязнения 2 не предусматривает воздействие осадков или пылевых отложений на контакты
• Не подходит для защиты однофазных цепей с нулём, не подключенным через УЗО - необходимо соблюдение схемы TN-S или TT
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательной установки в паре с автоматом

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щит на этаже многоквартирного дома - отдельный УЗО на каждую группу
• Промышленные станки с ЧПУ, которые используют частотные преобразователи (тип A - необходим)
• Системы освещения в подвалах, на террасах, в торговых залах
• Электроснабжение оборудования с высокими токами утечки: кондиционеры, нагреватели, насосы

Практические советы

• Обязательно используйте этот выключатель дифференциального тока ВД-100N 4P 16А 10мА тип A электромеханический 6кА в сочетании с автоматом на 16 А - он не защищает от перегрузки!
• Проверьте посадочные размеры перед монтажом: 4 модуля (72 мм) должны свободно поместиться в вашем щите
• При использовании алюминиевых проводов - обязательно используйте переходные наконечники и смазку против окисления
• Перед первым включением проверьте кнопку “Т” - она должна отключать устройство
• Рекомендуется тестирование один раз в месяц - нажмите кнопку “T”, чтобы убедиться в работоспособности
• Не устанавливайте рядом с источниками сильных магнитных полей - возможны ложные срабатывания
