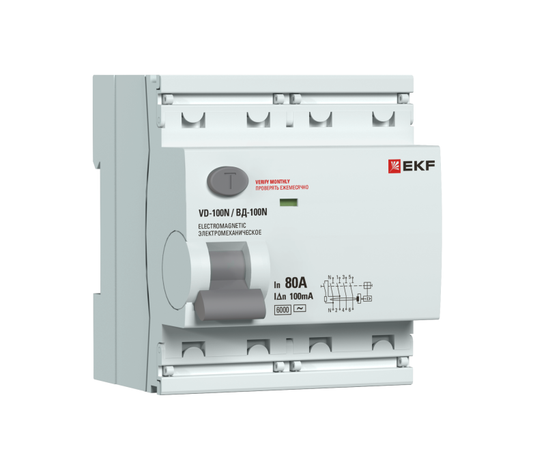

Выключатель дифференциального тока ВД-100N 4п 80А 30мА (тип А, эл-мех) 6кА PROximа | E1046MА8030 EKF E1046MA8030

Выключатель дифференциального тока ВД-100N 4P 80А 30мА тип A 6кА электромеханический от бренда EKF (артикул e1046ma8030) предназначен для защиты человека от поражения электрическим током и предотвращения пожаров, вызванных утечками тока в сетях 230/400 В. Это надёжный электромеханический аппарат, работающий без внешнего питания.

Назначение и область применения

Выключатель дифференциального тока ВД-100N 4P 80А 30мА тип A 6кА электромеханический защищает людей от удара током при прикосновении к токоведущим частям оборудования. Он также предотвращает пожары, возникающие из-за утечек тока через повреждённую изоляцию, замыканий на корпус или землю. Применяется в распределительных щитах жилых, общественных и промышленных объектов, где есть риск поражения током - например, в ванных комнатах, кухнях, мастерских, на производствах с металлообработкой.

Технические характеристики

• Номинальный ток: 80 А - выдерживает нагрузку до 80 ампер без перегрева;
• Номинальный ток утечки: 30 мА - срабатывает при утечке свыше 30 миллиампер, что соответствует требованиям безопасности для защиты людей;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, зарядных устройств, LED-освещения);
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем с нулевым проводником;
• Устойчивость к импульсам: 6 кА - способен выдерживать кратковременные скачки тока до 6 тысяч ампер без выхода из строя;
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу в сетях до 400 В;
• Номинальное импульсное напряжение: 4 кВ - защищён от высоковольтных помех, таких как удары молнии;
• Сечение провода: 1–25 мм2 - совместим с большинством медных кабелей, используемых в бытовой и промышленной проводке;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого щита;
• Монтаж: DIN-рейка 35 мм - легко устанавливается в стандартные распределительные шкафы;
• Ширина: 4 модуля - занимает 4 ячейки на DIN-рейке;
• Глубина монтажа: 72 мм - требуется свободное пространство в щите для удобного подключения;
• Рабочий диапазон температур: –40…+50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ;
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении.

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N 4P 80А 30мА тип A 6кА электромеханический устанавливается на DIN-рейку в распределительном щите. Подключение выполняется согласно схеме на корпусе: входные клеммы - сверху, выходные - снизу. Все четыре полюса должны быть подключены, включая ноль. Для правильной работы важно соблюдать полярность при подключении нулевого проводника. Устройство не требует внешнего питания - работает исключительно на основе электромеханического принципа, поэтому сохраняет функциональность даже при отключении напряжения в сети.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N 4P 80А 30мА тип A 6кА электромеханический соответствует международному стандарту IEC 61008-1 и российскому ГОСТ 31601.2.1. Эти нормы гарантируют точность срабатывания при утечках, долговечность и отказоустойчивость. Сертифицирован для использования в бытовых и промышленных электросетях.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при аварийном отключении питания;
• Тип A - подходит для современного оборудования с импульсными нагрузками (ИБП, инверторы, частотники, LED-драйверы);
• Высокая устойчивость к импульсам (6 кА) - снижает риск выхода из строя при грозовых перенапряжениях;
• Широкий температурный диапазон - можно использовать в неотапливаемых щитовых, на улице (внутри герметичных шкафов);
• Фиксированная чувствительность 30 мА - оптимальна для защиты жизни человека.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует внутренней установки в закрытый щит;
• Не защищает от перегрузок и коротких замыканий - необходимо применять вместе с автоматическим выключателем;
• Не рекомендуется для цепей с постоянным током - только для переменного тока 50 Гц;
• Не подходит для защиты от токов утечки выше 30 мА - для более опасных условий (бассейны, медицинские учреждения) нужны устройства с меньшей чувствительностью (10 мА).

Примеры использования

• Щитовая квартиры - защита розеточных групп в ванной и кухне;
• Производственный участок - защита станков с ЧПУ, сварочных аппаратов, насосов;
• Общественное здание - распределительный щит офиса, школы, больницы;
• Загородный дом - защита всей системы освещения и розеток при наличии мощных потребителей (бойлер, тепловой насос).

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не менее 1 мм2 и не более 25 мм2;
• Подключайте ноль строго к клемме N, указанной на корпусе - неверное подключение нарушит работу;
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательное правило безопасности;
• При использовании в щитах с ограниченным пространством учитывайте глубину монтажа (72 мм) - не забудьте про запас для кабельных соединений;
• Для комплексной защиты сочетайте этот выключатель с автоматом на 80 А - он не заменяет обычный автоматический выключатель.
