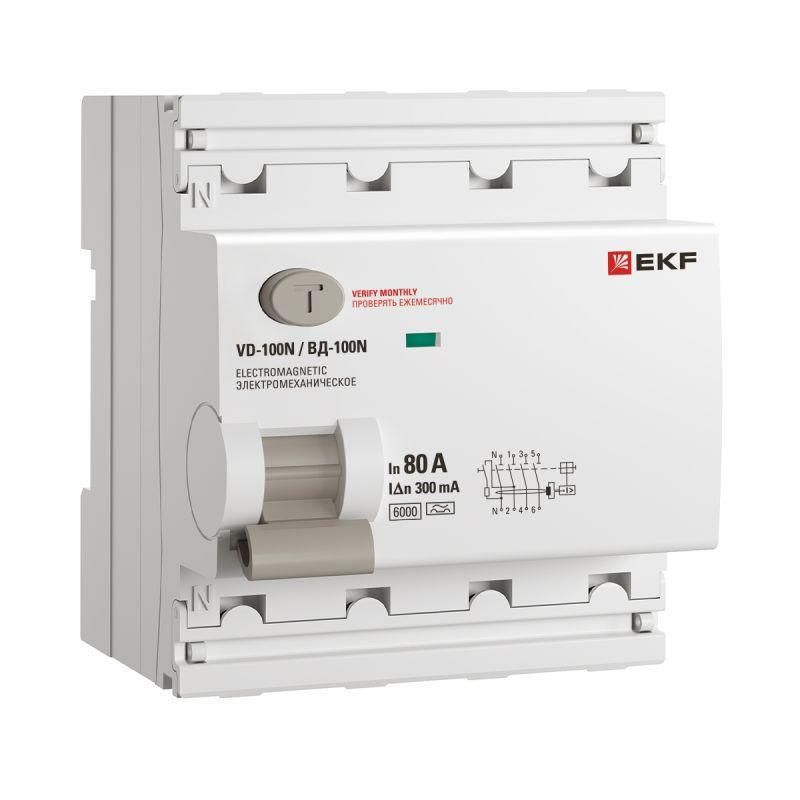

Выключатель дифференциального тока ВД-100N 4п 80А 300мА (тип А, эл-мех) 6кА PROximа | E1046MА80300 EKF E1046MA80300

Выключатель дифференциального тока ВД-100N от EKF - это электромеханическое устройство с четырьмя полюсами, предназначенное для защиты человека и оборудования от утечек тока до 300 мА. Он работает в сетях 400 В, 50 Гц и монтируется на DIN-рейку. Артикул e1046ma80300 относится к серии PROxima.

Назначение и область применения

Выключатель дифференциального тока ВД-100N защищает от поражения электрическим током при прикосновении к оголённым частям оборудования, а также предотвращает пожары, вызванные утечками тока, замыканиями на корпус или землю. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Особенно эффективен там, где есть оборудование с высокими токами утечки - например, частотные преобразователи, сварочные аппараты, насосы, конвейеры.

Технические характеристики

• Номинальный ток: 80 А - выдерживает нагрузку до этого значения без перегрева
• Номинальный ток утечки: 300 мА - срабатывает при превышении этой величины
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (например, от выпрямителей)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В
• Импульсная устойчивость: 6 кА - способен выдерживать кратковременные скачки тока короткого замыкания
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях
• Импульсное напряжение: 4 кВ - защищён от высоковольтных помех
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода широкого диапазона
• Ширина: 4 модуля - занимает 72 мм по глубине
• Рабочий температурный диапазон: –40…+50 C - подходит для холодных и жарких помещений
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (без пыли, влаги, металлической стружки)

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N монтируется на стандартную DIN-рейку типа 35 мм. Для подключения используются зажимы с фиксацией винтом - подходят провода сечением от 1 до 25 мм2. Устройство требует подключения всех четырёх проводов: три фазы и ноль. Нулевой провод не должен проходить через другие устройства автоматического отключения, чтобы не нарушить баланс токов. Монтаж выполняется в закрытых щитах, так как степень защиты IP20 не предусматривает работу на открытом воздухе.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N соответствует требованиям ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Это гарантирует соответствие международным нормам безопасности, точности срабатывания и надёжности работы. Устройство классифицируется как электромеханическое - то есть не зависит от внешнего питания, что делает его более отказоустойчивым в аварийных ситуациях.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии напряжения в сети
• Защита типа A - чувствителен к пульсирующему постоянному току, характерному для современных устройств (ИБП, ЧПУ, LED-драйверы)
• Высокая импульсная устойчивость (6 кА) - снижает риск выхода из строя при КЗ
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях
• Поддержка больших сечений проводов - удобно при подключении мощной нагрузки

Ограничения применения

• Не предназначена для открытых площадок - IP20 не защищает от влаги и пыли
• Не подходит для защиты от прямого удара током при контакте с одной фазой без утечки на землю - требуется дополнительная защита (например, УЗО 30 мА для бытовых розеток)
• Не рекомендуется применять в местах с высокой запылённостью или химической агрессивной средой - степень загрязнения 2 исключает такие условия
• Не используется в системах TN-C - требует наличия отдельного PE-проводника

Примеры использования

• Щитовая на входе в производственный цех - защита всей линии от утечек от станков и насосов
• Распределительный щит торгового центра - предотвращение пожаров из-за старой проводки
• Объекты с большим количеством электроники - серверные, медицинские учреждения, где есть преобразователи частоты
• Жилые дома с мощными электрокотлами, тепловыми насосами или системами отопления на базе инверторов

Практические советы

• Перед установкой проверьте, что нулевой провод не соединён с PEN-проводником - это нарушит работу устройства
• При использовании нескольких УЗО в одном щите соблюдайте координацию - ВД-100N (300 мА) лучше ставить на входе, а УЗО 30 мА - на группах розеток
• Убедитесь, что посадочный диаметр проводов соответствует заявленному (1–25 мм2); слишком толстый провод не войдёт в зажим
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно в условиях повышенной влажности
• Не используйте этот выключатель вместо обычного автомата - он не защищает от перегрузок и КЗ, только от утечек
