Выключатель дифференциального тока YON max MDL100 3п+N 300mA 80Aтип АС | MDL100-4P4-80-AC DKC ДКС

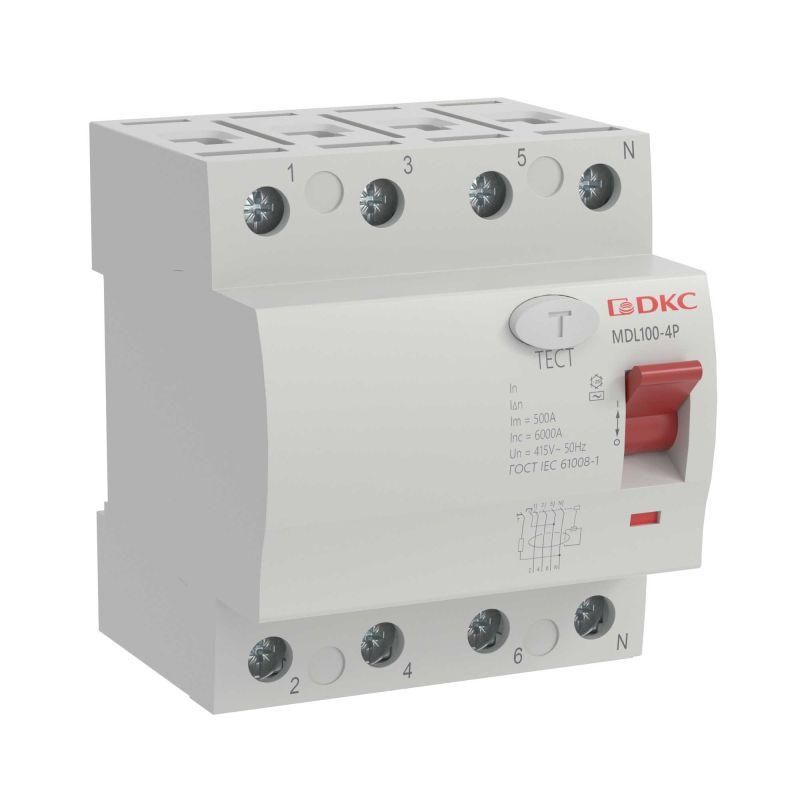

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 80А 300мА тип AC MDL100 - устройство для автоматического отключения электросети при утечке тока, предотвращающее риск возгорания. Произведён в серии YON MAX бренда DKC, предназначен для установки в распределительных щитах зданий различной этажности.

Назначение и область применения

УЗО MDL100 защищает людей и оборудование от поражения электрическим током и возгораний, вызванных утечками тока через изоляцию или заземление. Подходит для использования в трёхфазных сетях с напряжением до 415 В. Устанавливается в главных распределительных щитах жилых домов, многоэтажных квартир, торговых центров, больниц, школ и других объектов с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 415 В - работает в трёхфазных сетях 380–415 В переменного тока
• Номинальный ток: 80 А - выдерживает постоянную нагрузку до 80 ампер
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке тока свыше 300 миллиампер
• Тип тока утечки: AC - реагирует только на синусоидальную переменную утечку (типична для бытовой и промышленной техники)
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Количество полюсов: 4 (3P+N) - отключает три фазы и ноль одновременно
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Ширина модуля: 4 модуля (72 мм) - занимает 4 стандартных места на DIN-рейке
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения до 4000 В
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: -25...+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Способ монтажа: на DIN-рейку - совместим с любыми стандартными щитами

Совместимость и монтаж

MDL100 монтируется на DIN-рейку шириной 35 мм, как все устройства серии YON MAX. Для правильной работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через устройство - его отключение необходимо для обеспечения защиты. Клеммы рассчитаны на медные провода сечением до 35 мм2. Не допускается подключение алюминиевых проводов без переходных наконечников. После монтажа проверьте надёжность затяжки контактов и правильность коммутации нулевого проводника.

Безопатность и стандарты

УЗО соответствует требованиям международного стандарта IEC/EN 61009-1. Сертифицировано для использования в системах TN-S и TN-C-S. Обеспечивает класс защиты II - двойная изоляция, не требует заземления корпуса. Гарантия производителя - 5 лет при соблюдении условий эксплуатации.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных авариях
• Фиксированная защита по току утечки 300 мА - оптимальна для противопожарной защиты, снижает ложные срабатывания
• Полное отключение нуля - исключает опасность сохранения потенциала после срабатывания
• Совместимость с сериями YON MAX - легко заменить аналогичным устройством при ремонте
• Гарантия 5 лет - подтверждает долговечность компонентов и качество сборки

Ограничения применения

• Не подходит для сетей с постоянным током или импульсными утечками - тип AC не реагирует на пульсирующий или постоянный ток утечки
• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для защиты отдельных розеток - 300 мА слишком велико для безопасности человека; для этого нужны УЗО на 30 мА
• Не заменяет автоматический выключатель - требует параллельной установки аппарата защиты от перегрузки и КЗ
• Не работает при отсутствии нуля - если нулевой провод оборван, защита теряется

Примеры использования

• Главный входной УЗО в щите многоквартирного дома
• Защита группы мощных нагревательных приборов в офисном здании
• Щит питания конвейера или насосной станции в промышленном цехе
• Общий защитный элемент в распределительном щите торгового центра

Практические советы

• Выбирая УЗО MDL100, убедитесь, что суммарная нагрузка на группу не превышает 80 А - иначе возможны ложные срабатывания
• Перед первым запуском нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте тест ежемесячно
• Не используйте этот УЗО как основную защиту для розеточных групп - он не спасёт человека от удара током. Для них нужен УЗО на 30 мА
• При установке в холодном помещении (например, на чердаке) следите, чтобы температура не опускалась ниже -25 C
• Если в сети есть частотные преобразователи или ИБП - рассмотрите возможность применения типа A вместо AC
