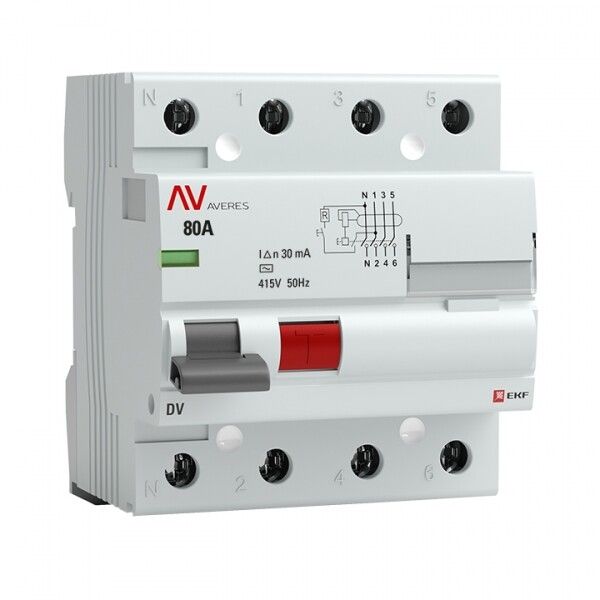

Выключатель дифференциальный (УЗО) DV 4п 80А 30мА тип AC AVERES | rccb-4-80-30-ac-av EKF

Выключатель дифференциальный (УЗО) 4 полюса 80А 30мА тип AC/ACS электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, попавшим под напряжение. Также он предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. УЗО не защищает от перегрузок и КЗ - для этого требуется параллельная установка автоматического выключателя. Применяется в бытовых и промышленных сетях переменного тока с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовых и большинства промышленных нагрузок);
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при мощном коротком замыкании;
• Количество полюсов: 4 - обеспечивает защиту всех фаз и нулевого провода одновременно;
• Напряжение изоляции Ui: 660 В - повышенная изоляция между контактами и корпусом;
• Импульсное выдерживаемое напряжение Uimp: 4000 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные перенапряжения);
• Частота: 50 Гц - предназначено для сетей России и стран СНГ;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли; подходит только для внутренней установки;
• Ширина по модулям: 4 М - занимает 4 стандартных модуля на DIN-рейке (70,5 мм);
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри щита;
• Рабочий диапазон температур: от -10C до +50C - допустимо использование в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности;
• Площадь сечения проводов: 1–25 мм2 - подходит для медных проводов любого распространённого сечения;
• Степень загрязнения: 2 - предназначен для помещений с нормальным уровнем запылённости и отсутствием проводящей пыли;
• Гарантия: 10 лет (120 месяцев) - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель дифференциальный AVERES монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительном щите после входного автомата и перед групповыми автоматами. Обязательно соблюдать полярность: L/N подключаются сверху, выход - снизу. Для четырёхполюсного устройства важно правильно соединить все четыре провода - три фазы и ноль. Нулевой провод не должен быть заземлён после УЗО. Подключение проводов осуществляется через клеммы с защитными шторками - они исключают случайное прикосновение к токоведущим частям во время монтажа. Минимальная глубина щита - 50 мм. Устройство совместимо с любыми автоматами, соответствующими IEC 60947-2.

Безопатность и стандарты

Выключатель дифференциальный AVERES соответствует требованиям международного стандарта IEC 61008 и российского ГОСТ Р 50030. Это гарантирует соответствие уровня безопасности, точности срабатывания и долговечности. Электромеханическая конструкция не зависит от внешнего питания - работает даже при отсутствии напряжения в сети, что делает её более надёжной, чем электронные аналоги.

Преимущества

• Электромеханический принцип действия - отказоустойчивость при авариях в сети и перебоях с питанием;
• Высокая отключающая способность (10 кА) - снижает риск повреждения оборудования при КЗ;
• Защитные шторки на клеммах - безопасность при обслуживании и монтаже;
• Окно реального положения контактов - позволяет визуально определить, разомкнута ли цепь;
• Литая лицевая панель - прочная, не деформируется, легко моется;
• Маркировочное окно - удобно для подписи группы защиты (например, “Кухня”, “Стиральная машина”);
• Поддержка полного набора аксессуаров - возможность установки дополнительных блоков (например, сигнализации или дистанционного отключения).

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• IP20 - нельзя устанавливать в сырых местах (баня, улица, подвал без герметизации);
• Не рекомендован для цепей с высоким уровнем импульсных помех (частотные преобразователи, сварочные аппараты) без дополнительной фильтрации - возможны ложные срабатывания;
• Тип AC - не реагирует на постоянные утечки тока (например, от выпрямителей или LED-драйверов); для таких случаев нужен тип A или B.

Примеры использования

• Щитовая квартиры - защита всей розеточной группы, особенно в ванной и кухне;
• Производственный участок - защита трёхфазных станков, насосов, конвейеров;
• Общественные здания - освещение, системы вентиляции, лифты;
• Автомобильные сервисы - защита зарядных станций и сварочных аппаратов (при условии отсутствия постоянных утечек);
• Жилые дома с системой TN-C-S - обязательное УЗО на входе согласно ПУЭ.

Практические советы

• Выбирая УЗО, проверьте, чтобы автоматический выключатель перед ним имел номинал ≤ 80 А - иначе будет перегрузка;
• При установке в старый щит убедитесь, что DIN-рейка плотно закреплена - габариты устройства крупные (4 модуля);
• Не используйте этот УЗО вместо дифавтомата - он не имеет тепловой и электромагнитной защиты;
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательное правило безопасности;
• Если в цепи есть оборудование с высокими утечками (например, старые нагреватели), рассмотрите вариант с 100 мА - но только если нет опасности поражения;
• Для сложных систем с несколькими УЗО примените координацию - верхний уровень (входной) лучше взять с током 100 мА, нижние - 30 мА.
