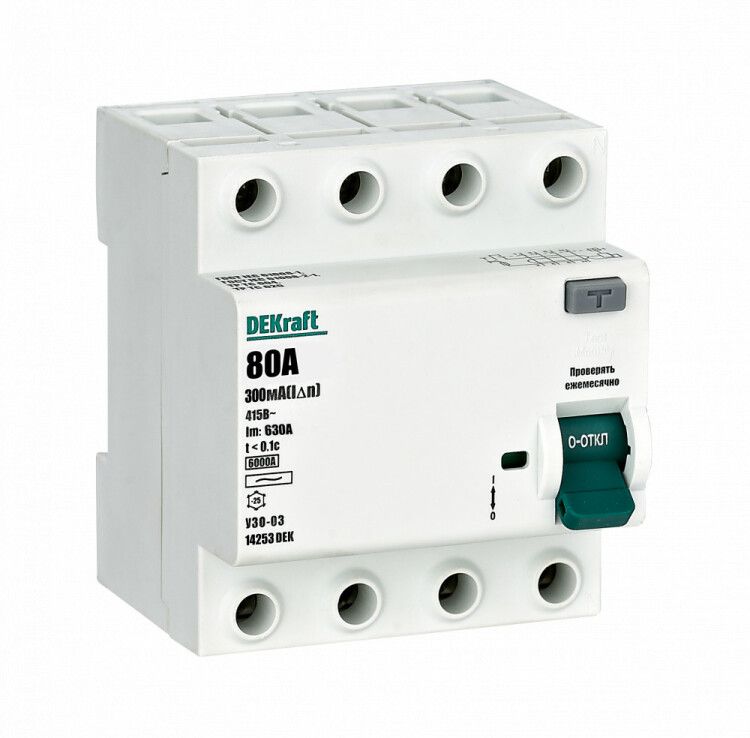

Выключатель дифференциальный (УЗО) УЗО-03 4п 80А 300мА тип AC 6кА | 14253DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4P 80А 300мА тип AC 6кА УЗО-03 от DEKraft - это электромеханическое устройство для защиты людей и оборудования от поражения током и предотвращения пожаров, вызванных утечками тока в четырёхпроводных сетях до 400 В. УЗО-03 рассчитано на высокую нагрузку и надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Устройство реагирует на переменный ток утечки (тип AC), что делает его подходящим для большинства бытовых и промышленных объектов: производственные линии, насосные станции, системы вентиляции, освещение, оборудование с асинхронными двигателями. Применяется в щитах с DIN-рейкой в помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В с нулём.
• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечкам; сработает при превышении этого порога.
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно.
• Тип дифференциального расцепителя: AC - реагирует только на синусоидальные переменные токи утечки (не на постоянные или импульсные).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до этой величины.
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от грозы).
• Ширина модуля: 4 модуля (72 мм) - занимает место на DIN-рейке согласно стандарту EN 60947.
• Глубина монтажа: 76,5 мм - требует достаточного пространства внутри щита.
• Степень защиты IP20: защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды - используется только во внутренних щитах.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Способ монтажа: на DIN-рейку типа TS35 - стандартный крепёж для промышленных щитов.

Совместимость и монтаж

УЗО-03 устанавливается на DIN-рейку в комбинации с автоматическим выключателем, который обеспечивает защиту от перегрузок и коротких замыканий. Автомат должен иметь номинальный ток **выше**, чем у УЗО: - Для УЗО 80 А - используйте автомат на 100 А (следующая ступень); - Нельзя ставить автомат на 63 А или ниже - он будет срабатывать раньше УЗО, лишая его функции защиты. Подключение: - Фазы L1, L2, L3 и N подключаются к соответствующим клеммам сверху; - Выходные клеммы снизу идут к нагрузке; - Ноль не должен заземляться после УЗО - это нарушит работу устройства. Не допускается подключение к системам TN-C - требуется система TN-S или TT с отдельным PE-проводником.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, регламентирующим безопасность устройств защитного отключения. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии питания - не зависит от внешнего источника. Устройство прошло испытания на механическую прочность, термическую устойчивость и долговечность.

Преимущества

• Электромеханический принцип работы - не нуждается в питании, надёжнее электронных аналогов.
• Высокий класс отключающей способности (6 кА) - подходит для мест с большой мощностью КЗ.
• Работает при низких температурах - подходит для холодных помещений и неотапливаемых щитовых.
• Чётко очерченная схема подключения - минимум ошибок при монтаже.
• Совместим с продукцией DEKRAFT и другими производителями, соблюдающими стандарты DIN.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от выпрямителей, ИБП, LED-драйверов) - тип AC не реагирует на них.
• IP20 не защищает от влаги и пыли - нельзя использовать вне закрытых щитов, на улице или в сырых помещениях без дополнительной защиты.
• Не предназначен для защиты от перегрузок - обязательно сочетание с автоматом.
• Не рекомендуется применять в сетях с высокой долей гармоник (>10%) - возможны ложные срабатывания.
• Не следует использовать вместо дифавтомата - не имеет встроенной тепловой и электромагнитной защиты.

Примеры использования

• Защита группы мощных станков на заводе (ток 80 А, три фазы + ноль).
• Щитовая на производстве с конвейерами, компрессорами и насосами.
• Общие вводные УЗО в административных зданиях для предотвращения пожаров от утечек.
• Цепи освещения и розеток в больших складских комплексах с трёхфазным питанием.

Практические советы

• Перед монтажом проверьте целостность изоляции всех проводов - УЗО не спасёт от пробоя, если провода уже повреждены.
• После установки нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте тестом хотя бы раз в месяц.
• Не соединяйте ноли нескольких УЗО - каждый должен иметь свою нейтральную шину.
• При использовании в щитах с ограниченной глубиной - учтите, что УЗО-03 требует 76,5 мм свободного места.
• Для сложных объектов с несколькими группами - используйте координированную схему: вводное УЗО 300 мА + групповые 30 мА.
• Артикул 14253dek - единственный идентификатор для заказа запасных частей или замены. Сохраняйте его при ремонтах.
