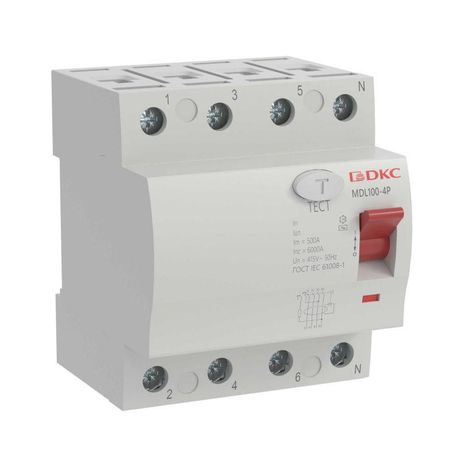

Выключатель дифференциального тока (УЗО) 4п (3P+N) 80А 30мА тип AC MDL100 YON MDL100-4P2-80-AC ДКС

Выключатель дифференциального тока 4P 80A 30mA тип AC серия MDL100 от бренда YON (группа DKC) - устройство защитного отключения (УЗО), предназначенное для обеспечения безопасности в четырёхпроводных трёхфазных сетях 400 В. Он защищает людей от удара током и предотвращает возгорания, вызванные утечками тока, и применяется в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

Выключатель дифференциального тока 4P 80A 30mA тип AC серия MDL100 срабатывает при утечке тока свыше 30 мА, автоматически отключая питание. Это необходимо для защиты человека от поражения электрическим током и предотвращения возгораний, вызванных повреждённой изоляцией проводов или оборудования. Подходит для установки в главных распределительных щитах зданий, где требуется одновременная защита всех фаз и нулевого провода.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулевым проводником (TN-S, TN-C-S).
• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Дифференциальный ток: 30 мА - чувствительность соответствует требованиям для защиты людей.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Тип по току утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный.
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь даже при максимальном коротком замыкании в сети.
• Импульсная устойчивость: 10 кА - выдерживает ударные токи, например, от грозовых разрядов или запуска мощных двигателей.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - повышенная прочность против высоковольтных скачков.
• Ширина по модулю: 4 модуля - занимает 72 мм места на DIN-рейке.
• Частота: 50 Гц - предназначено для сетей стандарта Европы/РФ.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита.
• Рабочий диапазон температур: -25…+40 C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Способ монтажа: DIN-рейка - стандартный крепёж для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока 4P 80A 30mA тип AC серия MDL100 совместим с любыми DIN-рейками типа TS35/7,5 или TS35/15. Устанавливается в распределительном щите после входного автомата и перед групповыми автоматами. Обязательно подключение нулевого провода через устройство - он проходит внутрь УЗО и не может быть замкнут на корпус или заземление. Для правильной работы требуется соблюдение полярности: L1–L3 и N должны быть подключены строго согласно маркировке на корпусе.

Безопасность и стандарты

Выключатель дифференциального тока 4P 80A 30mA тип AC серия MDL100 соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Произведён в соответствии с требованиями к устройствам защитного отключения для защиты жизни человека. Сертифицирован для применения в электроустановках жилых и общественных зданий.

Преимущества

• Высокая надёжность срабатывания при утечке 30 мА - минимальный порог для эффективной защиты людей.
• Устойчивость к импульсным перегрузкам до 10 кА - снижает риск ложных срабатываний при старте мощных нагрузок.
• Гарантия производителя 5 лет - подтверждает качество сборки и долговечность компонентов.
• Модульная конструкция - легко интегрируется в стандартные щиты без доработок.

Ограничения применения

• Не подходит для сетей с постоянным током утечки - не сработает при наличии выпрямителей, частотных преобразователей или светодиодных драйверов с помехами DC.
• Не предназначен для открытой установки - IP20 не защищает от влаги, пыли и внешних воздействий.
• Не рекомендуется использовать как основной автоматический выключатель - не имеет функции защиты от перегрузки и КЗ по току нагрузки, только по утечке.
• Требуется наличие рабочего нуля - нельзя применять в системах TT без отдельного контура заземления.

Примеры использования

• Главный УЗО в этажном щите многоквартирного дома.
• Защита всей группы розеток в торговом центре или офисе.
• Щит питания кондиционеров, насосов и другого трёхфазного оборудования в коттедже.
• Распределительный щит больницы, школы или детского сада - там, где важна максимальная защита от поражения током.

Практические советы

• Перед установкой проверьте, что нулевой провод не замкнут на заземление - это вызовет ложное срабатывание.
• Обязательно протестируйте устройство кнопкой «T» сразу после монтажа и ежемесячно в дальнейшем.
• Если в помещении есть частотники, ИБП или LED-освещение - рассмотрите возможность установки УЗО типа A вместо AC.
• Не используйте этот УЗО для защиты одного устройства - лучше применять его как общий вводный элемент, а затем ставить групповые УЗО с меньшим током утечки (например, 10 мА) для ванных комнат.
• Посадочный размер 4 модуля - убедитесь, что в вашем щите достаточно свободного места.
