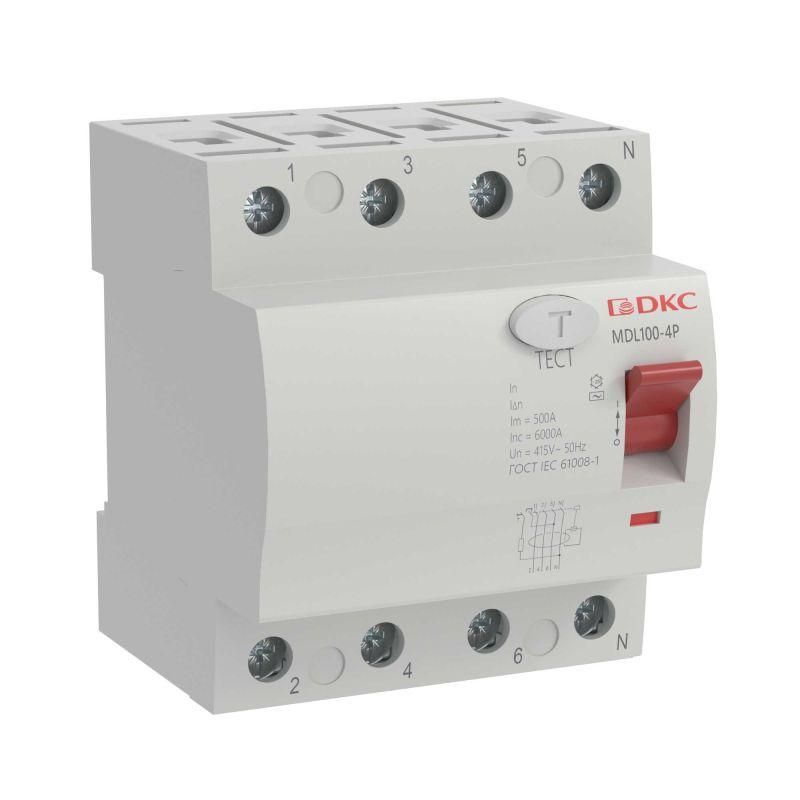

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 80А 100мА тип AC MDL100 от бренда YON (группа DKC) предназначен для защиты людей и оборудования от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Устройство применяется в распределительных щитах зданий с трёхфазной сетью 400 В и подключается на DIN-рейку.

Назначение и область применения

УЗО MDL100 защищает электрические сети от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Отличается высокой чувствительностью - срабатывает при утечке 100 мА, что соответствует требованиям безопасности для групповой защиты. Подходит для установки в щитах жилых домов, многоэтажек, торговых центров, больниц, школ и других объектов с постоянным пребыванием людей. Особенно эффективен там, где есть мощные потребители: кондиционеры, насосы, системы вентиляции, тепловые завесы.

Технические характеристики

• Номинальное напряжение: 415 В - работает в трёхфазных сетях 400 В с нулём (3P+N)
• Номинальный ток: 80 А - выдерживает нагрузку до 80 ампер без перегрева
• Дифференциальный ток: 100 мА (0,1 А) - порог срабатывания при утечке
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Количество полюсов: 4 (3P+N) - отключает все три фазы и ноль одновременно
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий температурный диапазон: -25...+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

MDL100 совместим с любыми DIN-рейками стандарта IEC 60715. Для правильного подключения необходимо соблюдать полярность: входные и выходные клеммы помечены, ноль (N) подключается строго к обозначенной клемме. Нельзя использовать устройство в однофазных сетях без нуля - оно не будет работать. Кабели должны иметь сечение, рассчитанное на 80 А (обычно 16–25 мм2 медный). Перед первым запуском рекомендуется проверить работу кнопкой «T» (тест). Установка возможна только в сухих, хорошо вентилируемых щитах.

Безопасность и стандарты

УЗО MDL100 соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Произведено в соответствии с требованиями ЕЭК и имеет сертификаты, подтверждающие соответствие нормам безопасности РФ и стран ЕАЭС. Гарантия производителя - 5 лет.

Преимущества

• Высокая надёжность срабатывания при утечках даже при слабых токах - снижает риск поражения и пожара
• Отключение всех четырёх полюсов гарантирует полную изоляцию цепи - исключает остаточные потенциалы
• Интегрированная кнопка тестирования позволяет ежемесячно проверять исправность без специнструментов
• Компактная форма (4 модуля) экономит место в щите
• Подходит для систем TN-S и TN-C-S, часто используемых в современных зданиях

Ограничения применения

• Не защищает от утечек постоянного тока - не подходит для цепей с выпрямителями, светодиодными драйверами, ИБП, солнечными панелями
• Не допускается установка на открытом воздухе или во влажных помещениях без корпуса IP54+
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий, требуется параллельная установка автомата
• Не рекомендуется применять в сетях с высоким уровнем электромагнитных помех - возможны ложные срабатывания
• Не подходит для питания одного мощного устройства (например, электрокотла) - лучше использовать УЗО 30 мА на такую нагрузку

Примеры использования

• Защита группы розеток в кухне и ванной комнате многоквартирного дома
• Общая защита этажного щита в офисном здании
• Щитовая группа для кондиционеров и вентиляции в торговом центре
• Основной УЗО в распределительном щите коттеджа с трёхфазным вводом
• Защита силового щита на производственной линии с асинхронными двигателями

Практические советы

• Выбирая УЗО MDL100, убедитесь, что ваша сеть имеет рабочий ноль - без него устройство не функционирует
• Перед монтажом проверьте целостность изоляции всех проводов - УЗО не спасёт от пробоя, если провода уже повреждены
• Не подключайте несколько УЗО последовательно - это может вызывать ложные срабатывания
• Для защиты отдельных ответвлений (розетки, освещение) используйте УЗО с меньшим током утечки (30 мА); MDL100 - для общей защиты
• При использовании в холодных условиях (ниже +5 C) перед включением дайте устройству адаптироваться к температуре
• При замене - всегда отключайте питание и проверяйте отсутствие напряжения мультиметром
