Выключатель дифференциальный (УЗО) DV 4п 80А 300мА тип AC AVERES | rccb-4-80-300-ac-av EKF

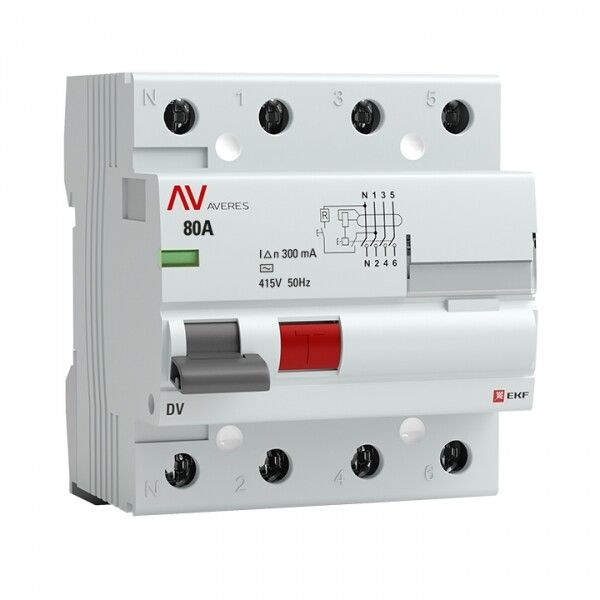

Выключатель дифференциального тока (УЗО) 4 полюса 80 А 300 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей и оборудования от утечек тока в трёхфазных сетях 400 В. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО предназначено для отключения электросети при появлении опасной утечки тока - например, при прикосновении человека к повреждённому оборудованию или изоляции проводов. Номинальный дифференциальный ток 300 мА защищает от возгораний, вызванных долговременным протеканием токов утечки, которые могут прогревать изоляцию и привести к пожару. Устройство работает в трёхфазных системах с нулевым проводником (TN-S, TN-C-S, TT). Применяется в промышленных щитах, на производствах, в торговых центрах, складах и многоквартирных домах. Обязательно используется в паре с автоматическим выключателем, так как само УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 80 А - позволяет подключать нагрузку до 17,6 кВт при 400 В
• Дифференциальный ток срабатывания: 300 мА - чувствительность к утечкам, достаточная для противопожарной защиты
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных устройств)
• Номинальное напряжение: 400 В - для трёхфазных сетей 380/220 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ
• Напряжение изоляции (Ui): 660 В - повышенная изоляция между контактами
• Импульсное выдерживаемое напряжение (Uimp): 4000 В - устойчивость к скачкам напряжения, например, от грозовых разрядов
• Полюса: 4 - три фазы + N, все одновременно отключаются при утечке
• Частота: 50 Гц - для сетей России и стран СНГ
• Степень защиты: IP20 - защита от прикосновений пальцами, не предназначено для улицы или сырых помещений
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке
• Глубина монтажа: 50 мм - требует достаточно глубокого щита
• Рабочая температура: -10…+50 C - подходит для неотапливаемых помещений, но не для холодильных камер
• Сечение провода: 1–25 мм2 - подходит для медных кабелей от 1,5 до 25 мм2
• Способ монтажа: на DIN-рейку - стандартный для современных щитов
• Климатическое исполнение: УХЛ4 - рассчитано на умеренные и холодные регионы с возможностью колебаний влажности
• Нормативы: IEC 61008, ГОСТ Р 50030 - соответствует требованиям безопасности Европы и РФ

Совместимость и монтаж

УЗО совместимо со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в щитах с глубиной не менее 50 мм. Подключение: входные клеммы - сверху, выходные - снизу. Все четыре полюса (L1, L2, L3, N) должны быть подключены строго по схеме. Ноль обязательно проходит через УЗО - иначе устройство не будет работать. Для правильной работы требуется заземление. УЗО не заменяет автоматический выключатель; его следует устанавливать после автомата на 80 А или ниже. Комплектуется клеммными крышками и маркировочным окном - можно наклеить этикетку с номером цепи.

Безопатность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030, что гарантирует точность срабатывания и отказоустойчивость. Электромеханическая конструкция обеспечивает работу без внешнего питания - даже при отключении напряжения устройство сохраняет функциональность. Защитные шторки на клеммах исключают случайное прикосновение к токоведущим частям при обслуживании. Отличается высокой устойчивостью к импульсным перенапряжениям (до 4000 В), что важно в районах с нестабильной сетью или рядом с мощными источниками помех.

Преимущества

• Электромеханический принцип действия - не зависит от сети, работает даже при обрыве нуля
• Высокая отключающая способность (10 кА) - выдерживает аварийные режимы без повреждения
• Окно для маркировки - удобно для идентификации цепи в сложных щитах
• Литая лицевая панель - прочнее, чем пластиковые аналоги, не деформируется при нагреве
• Индикация положения контактов - видно, включен или отключен, даже в темноте
• Защитные шторки на клеммах - снижают риск травм при работе в щите
• Поддержка аксессуаров - возможно подключение дополнительных модулей (например, сигнализации)

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного (AC)
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата
• IP20 - нельзя устанавливать во влажных помещениях, на улице, в цехах с брызгами воды
• Требует наличия рабочего нуля - не подходит для IT-систем без заземления
• Не рекомендовано использование в условиях температур ниже -10 C - возможны сбои в работе
• Не предназначен для защиты от импульсных токов утечки типа A/B - только AC

Примеры использования

• Щит этажный в многоэтажном доме - защита всей квартиры от пожара из-за старой проводки
• Производственный участок с токарными станками, насосами, конвейерами - предотвращение возгорания при пробое изоляции
• Склад с освещением и силовой сетью - защита от утечек в кабельных каналах
• Автомобильный сервис - питание подъёмников, компрессоров, зарядных станций

Практические советы

• Выбирая УЗО, проверьте соответствие сечения кабеля (не более 25 мм2) - перегрузка клемм приведёт к перегреву
• Обязательно используйте автомат на 80 А перед этим УЗО - он защитит от перегрузки, а УЗО - от утечки
• При монтаже соблюдайте полярность: фазы и ноль подключаются строго на верхние клеммы
• Проверяйте работу устройства кнопкой «Тест» ежемесячно - особенно в промышленных условиях
• Не устанавливайте несколько УЗО на одну группу без координации - возможны ложные срабатывания
• Для больших объектов лучше применять селективную схему: основное УЗО 300 мА на вводе, а на ответвлениях - 30 мА
• При использовании в щитах с ограниченной глубиной - убедитесь, что задняя стенка не препятствует монтажу (50 мм минимум)
