Выключатель дифференциального тока YON MAX MDL100, 2P, 300mA, 63A,тип АС | MDL100-2P4-63-AC DKC ДКС

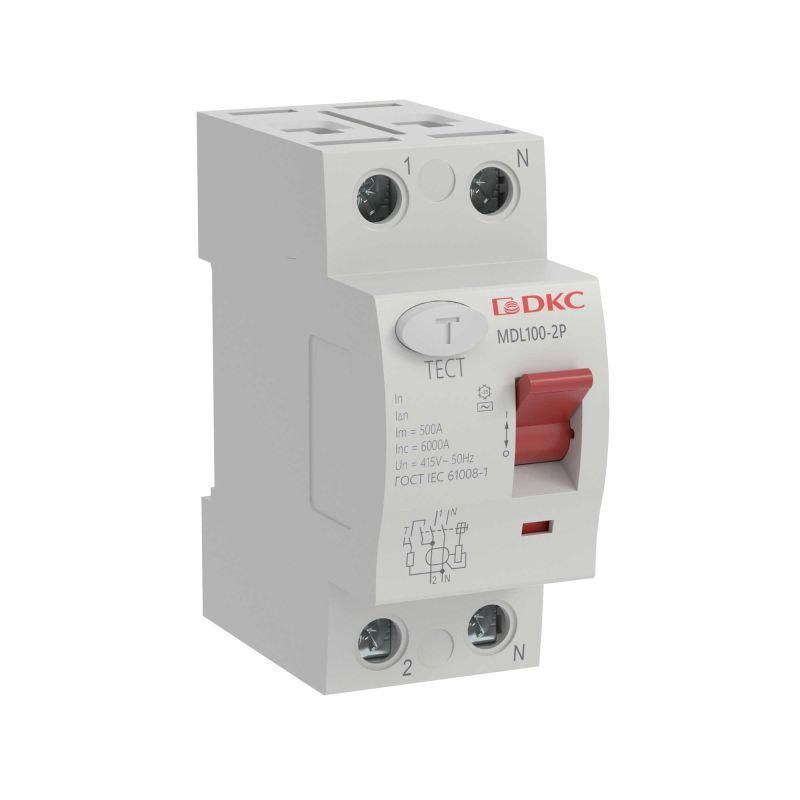

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 63А 300мА тип AC MDL100 от бренда YON (группа DKC) предназначен для защиты людей и оборудования от поражения электрическим током и предотвращения возгораний, вызванных утечками тока в однофазной сети 230 В. Устройство устанавливается в распределительных щитах и работает совместно с автоматическими выключателями.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 63А 300мА тип AC MDL100 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Он реагирует на переменный ток утечки (тип AC), что делает его подходящим для бытовых и коммерческих систем, где используются обычные нагрузки - освещение, розетки, нагревательные приборы, насосы, вентиляция.

Применяется в жилых домах, квартирах, коттеджах, торговых центрах, школах, больницах и других объектах социальной инфраструктуры. Особенно эффективен там, где требуется защита от пожара, вызванного длительными малыми утечками тока - например, в сырых помещениях, на кухнях, в ванных комнатах, в подвалах.

Технические характеристики

• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В.
• Номинальный ток: 63 А - выдерживает постоянную нагрузку до 63 ампер, соответствует мощности до ~14 кВт.
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке тока свыше 300 миллиампер; уровень защиты от возгораний, но не от поражения человека (для этого нужен 30 мА).
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе после срабатывания.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к постоянным или импульсным.
• Отключающая способность при КЗ: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям, например, от грозовых разрядов.
• Устойчивость к импульсному току: 10 кА - выдерживает ударные токи, характерные для молний или включения крупных двигателей.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; требует установки внутри закрытого щита.
• Ширина модуля: 2 модуля - занимает 36 мм в ширину на DIN-рейке.
• Рабочий диапазон температур: от -25C до +40C - подходит для установки в неотапливаемых помещениях, таких как подвалы, технические этажи, наружные щитовые.
• Частота: 50 Гц - оптимизировано для российских и европейских сетей.
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса (1P+N) 63А 300мА тип AC MDL100 совместим с любыми автоматическими выключателями, установленными на DIN-рейке в одном щите. Подключение выполняется по схеме: входные провода - сверху, выходные - снизу. Фаза и ноль должны быть подключены строго к своим клеммам - перепутывание может привести к отказу защиты.

Не рекомендуется использовать этот УЗО в качестве основного аппарата защиты - он должен работать в паре с автоматическим выключателем на 63 А, который обеспечит защиту от перегрузок и коротких замыканий. Для групповой защиты нескольких контуров можно применить несколько УЗО MDL100, каждый на свою зону (например, кухня, ванная, розетки).

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Наличие сертификатов подтверждает надёжность срабатывания при тестировании и соответствие нормам безопасности.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях.
• Защита от возгораний благодаря срабатыванию при 300 мА - снижает риск пожара от долгих утечек, особенно в старой проводке.
• Двухполюсная конструкция (1P+N) - полностью отключает цепь, исключая опасный потенциал на нулевом проводе.
• Устойчивость к импульсным перегрузкам - выдерживает скачки напряжения и тока, характерные для городской сети.
• Гарантия 5 лет - подтверждает качество сборки и комплектующих.

Ограничения применения

• Не подходит для защиты от поражения человека - 300 мА слишком высокий порог. Для ванных комнат, детских помещений, мест с повышенной влажностью необходим УЗО на 30 мА.
• Работает только с переменным током утечки (тип AC); не реагирует на постоянный ток (DC) или импульсный - не применяется в системах с солнечными панелями, ИБП, частотными преобразователями.
• IP20 - нельзя устанавливать вне закрытого щита, в условиях сырости, пыли или открытого воздуха.
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательного сочетания с автоматом.

Примеры использования

• Главный УЗО ввода в квартиру - защищает всю проводку от пожара, вызванного утечками.
• Защита группы розеток в кухне - предотвращает возгорание при пробое плиты или микроволновки.
• Щит в подвале дома - обеспечивает безопасность при использовании насосов, светильников и зарядных устройств.
• Объекты социальной инфраструктуры - школы, поликлиники, офисы - где важна профилактика пожаров из-за изношенной проводки.

Практические советы

• Перед установкой проверьте, чтобы ноль и фаза были правильно помечены - неверное подключение сделает УЗО бесполезным.
• Используйте УЗО MDL100 только в паре с автоматом на 63 А - не ставьте его вместо автомата.
• Проверяйте работу устройства ежемесячно кнопкой “T” (Test) - это гарантирует исправность механизма.
• Если в щите есть много потребителей, рассмотрите использование нескольких УЗО на 30 мА для отдельных зон - так повысится безопасность и точность диагностики.
• При монтаже соблюдайте посадочный размер: ширина 2 модуля (36 мм) - убедитесь, что в вашем щите достаточно места.
