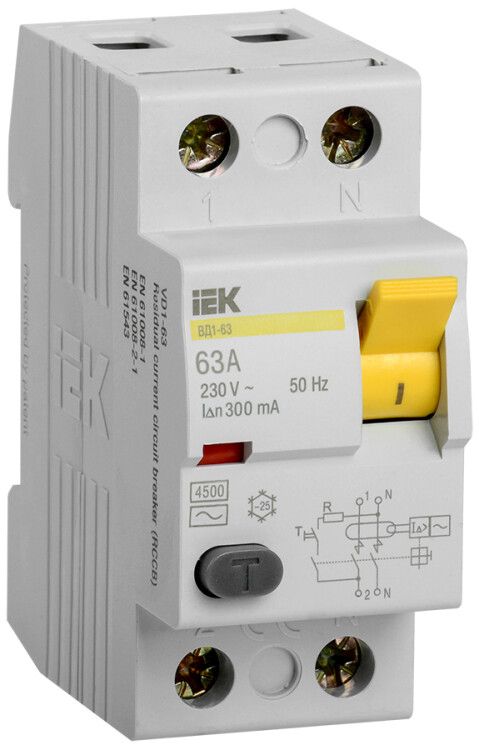

Выключатель дифференциальный (УЗО) ВД1-63 2п 63А 300мА тип AC | MDV10-2-063-300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 300 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Этот УЗО работает без внешнего питания, надёжно срабатывает при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-063-300 относится к серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 300 мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок и коротких замыканий — эти функции выполняют автоматические выключатели. Применяется в распределительных щитах жилых, общественных и промышленных объектов, особенно там, где есть риск утечек тока: ванные комнаты, кухни, мастерские, насосные станции, конвейеры, оборудование с частотными преобразователями.

Технические характеристики

• Номинальный ток: 63 А — выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 300 мА — срабатывает при утечке выше этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (наиболее распространённый тип)
• Номинальное напряжение: 230 В — предназначено для однофазных сетей 220–240 В
• Частота: 50 Гц — соответствует стандартным сетям России и стран СНГ
• Отключающая способность при КЗ: 3 кА — способен безопасно отключить цепь при коротком замыкании до 3000 А
• Устойчивость к импульсному току: 0.25 кА — выдерживает кратковременные скачки тока до 250 А
• Количество полюсов: 2 — размыкает фазу и ноль одновременно
• Количество модулей DIN: 2 — занимает два стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные провода
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и воды
• Глубина монтажа: 74 мм — требует достаточного места внутри шкафа
• Диапазон температур: от -25 до +40 °C — работает в большинстве помещений, но не на улице
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 15 лет — при правильной эксплуатации и условиях

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 300 мА тип AC ВД1-63 монтируется на DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы — вход снизу, выход сверху (по стандарту). Для надёжного соединения используйте кабель сечением до 35 мм², затягивайте клеммы моментом, указанным в инструкции. УЗО не требует внешнего питания — работает исключительно за счёт дифференциального тока. Совместим с любыми автоматическими выключателями серии KARAT и другими устройствами, установленными на DIN-рейке. Обязательно проверьте соответствие номинала автомата (например, 63 А) и УЗО — они должны быть одинаковыми или близкими.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 300 мА тип AC ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствует международным нормам для устройств защитного отключения типа AC. Сертифицирован для использования в системах TN-S и TN-C-S. Не применяется в IT-системах без дополнительных мер защиты.

Преимущества

• Высокая механическая износостойкость — выдерживает более 10 000 операций включения/отключения
• Отсутствие собственного энергопотребления — не нагревается и не влияет на сеть
• Широкий выбор типоисполнений — серия KARAT предлагает более 50 вариантов на базе этого УЗО
• Надёжная работа при колебаниях сети — устойчив к импульсным помехам
• Простота установки — стандартный формат DIN, легко заменяется

Ограничения применения

• Не защищает от постоянного тока утечки — не подходит для цепей с выпрямителями, LED-драйверами, ИБП
• Не защищает от перегрузок и коротких замыканий — обязательно использовать в паре с автоматическим выключателем
• IP20 — нельзя устанавливать во влажных помещениях без корпуса или в наружных щитках
• Работает только при наличии напряжения — при отключении питания не обеспечивает защиту
• Не рекомендуется для цепей с высоким уровнем естественных утечек (например, длинные кабельные трассы с несколькими устройствами)

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при использовании фена или стиральной машины
• Щитовая на производстве — защита конвейеров, насосов, компрессоров с возможностью утечки на корпус
• Общий ввод в квартире — при условии, что все остальные УЗО имеют меньший порог (например, 30 мА)
• Подключение теплого пола или освещения в гараже — снижает риск пожара при старой изоляции

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (63 А) соответствует вашему автомату — иначе будет ложное срабатывание или недозащита
• Проверяйте посадочные размеры: глубина 74 мм требует минимум 90 мм свободного пространства в щите
• Не устанавливайте этот УЗО перед другим УЗО с меньшим порогом (например, 30 мА) — это нарушает селективность
• Тестируйте кнопкой “T” хотя бы раз в месяц — даже если питание отключено, механизм остаётся работоспособным
• При подключении кабеля сечением 25–35 мм² используйте наконечники — так надёжнее и удобнее
• Если в цепи много электроники (LED, Wi-Fi, зарядки), рассмотрите УЗО типа A — он чувствителен и к пульсирующему постоянному току
