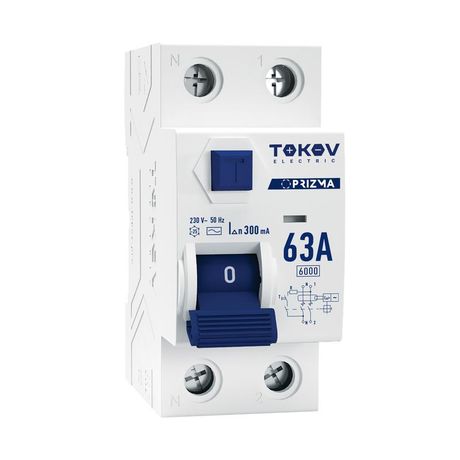

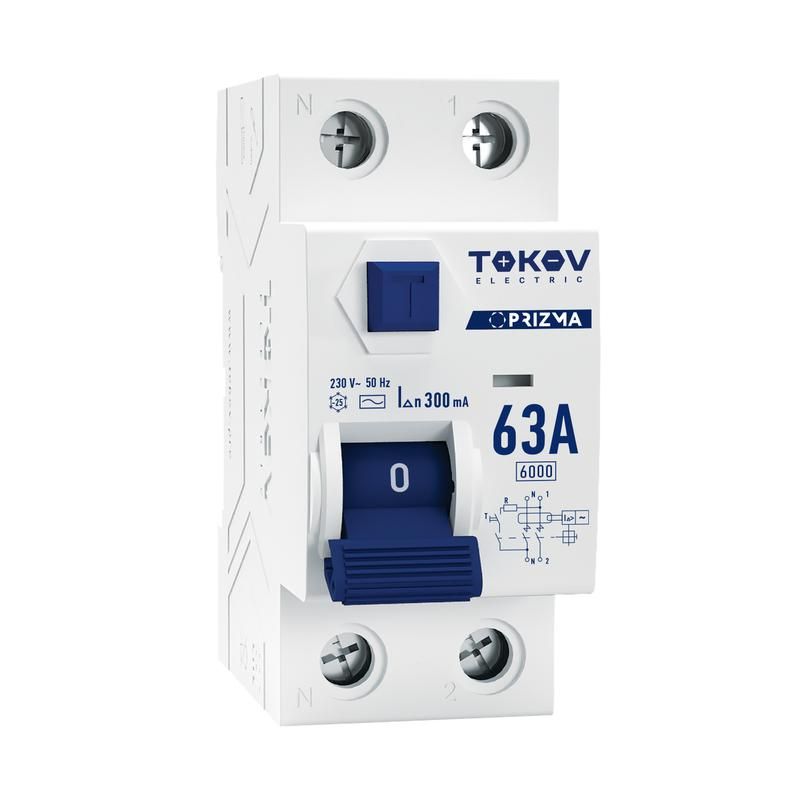

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 300мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-63-300-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-63-300-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Этот УЗО работает в однофазных сетях 230 В и подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-63-300-ac отключает питание при обнаружении тока утечки свыше 300 мА. Он защищает от возгораний, вызванных повреждением изоляции, и снижает риск поражения током. Подходит для групповой защиты цепей освещения, розеток, бытовой техники, насосов, вентиляторов и другого оборудования в условиях нормальной влажности. Не применяется для защиты от перегрузок и коротких замыканий - эти функции выполняют автоматические выключатели.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без перегрева
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения)
• Номинальный ток утечки: 300 мА - чувствительность срабатывания; подходит для защиты целых групп потребителей, но не для индивидуальных розеток
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Изоляционное напряжение: 400 В - обеспечивает надёжную изоляцию между контактами
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (например, от молнии)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Монтаж: DIN-рейка 35 мм - легко фиксируется в распределительных щитах
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Глубина установки: 50 мм - требует достаточного места внутри шкафа
• Ширина: 2 модуля - занимает два стандартных положения на DIN-рейке
• Рабочий диапазон температур: от –25 C до +50 C - можно использовать в неотапливаемых помещениях
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-63-300-ac устанавливается на DIN-рейку в электрощите. Для подключения используются верхние и нижние клеммы: вход - снизу, выход - сверху (по стандартной схеме). Обязательно соблюдайте полярность: фаза подключается к контакту L, ноль - к N. Нельзя менять местами фазу и ноль - это нарушит работу устройства. Провода должны быть хорошо затянуты: слабый контакт вызывает нагрев и отказ. Максимальное сечение многожильного провода - 10 мм2, чтобы не повредить клемму. Устройство совместимо с любыми автоматическими выключателями, установленными на ту же рейку.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и имеет сертификаты на соответствие безопасности. Отключение происходит за время менее 0,3 секунды при достижении порога 300 мА. Конструкция исключает самопроизвольное включение после срабатывания - необходимо вручную перевести рычаг в положение «ON». Устройство не содержит механических элементов, которые могли бы износиться при обычной эксплуатации.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно защищает даже при аварийных режимах
• Поддержка широкого диапазона сечений проводов - удобно для различных типов кабелей
• Устойчивость к импульсным перенапряжениям - снижает риск ложных срабатываний
• Надёжная фиксация на DIN-рейке - не выпадает при вибрации
• Яркая индикация состояния - видно, сработало ли УЗО

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами
• Не защищает от перегрузок и коротких замыканий - требуется обязательная установка автомата на 63 А перед этим УЗО
• IP20 - нельзя устанавливать во влажных помещениях (баня, улица, подвал без сушки)
• 300 мА - слишком высокий порог для защиты человека; для розеток лучше применять 30 мА
• Не рекомендовано для питания медицинского оборудования или детских учреждений

Примеры использования

• Защита группы розеток на кухне, где подключены холодильник, микроволновка и кофе-машина
• Общая защита освещения в офисе или складе
• Защита цепи насоса для системы водоснабжения
• Групповая защита теплого пола в частном доме

Практические советы

• Выбирая УЗО, проверьте, что автомат перед ним имеет такой же номинал (63 А) - иначе он сработает раньше, чем УЗО
• При монтаже используйте только качественные провода с медными жилами - алюминий не допускается
• Проверяйте работоспособность УЗО ежемесячно кнопкой «Тест» - это гарантирует сохранение защиты
• Если УЗО часто срабатывает - проверьте изоляцию кабелей, наличие старой техники или повреждённых розеток
• Для защиты одного прибора (например, бойлера) лучше выбрать УЗО с током утечки 30 мА, а не 300 мА
• Убедитесь, что глубина щита минимум 50 мм - иначе крышка не закроется
