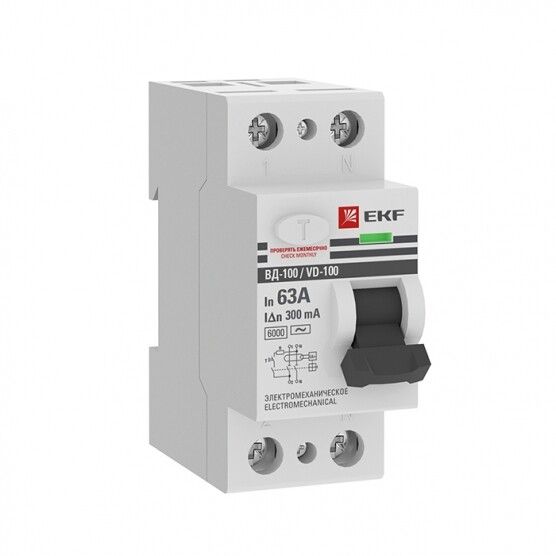

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 300мА (тип АС, эл-мех) 6кА PROximа | elcb-2-6-63-300-em-pro EKF

Выключатель дифференциального тока (УЗО) ВД-100 2п 63А 300мА тип AC 6кА электромеханический от бренда EKF - надёжное устройство защитного отключения серии PROxima, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока. Его электромеханическая конструкция гарантирует работу даже при отсутствии напряжения питания.

Назначение и область применения

УЗО ВД-100 защищает людей от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительным протеканием токов утечки, которые могут привести к перегреву проводки и КЗ.

Используется в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой влажностью (бани, кухни, подвалы). Обязательно применяется в паре с автоматическим выключателем - УЗО не защищает от перегрузок и КЗ, только от утечек.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Номинальный дифференциальный ток утечки: 300 мА - срабатывает при утечке свыше этой величины
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Напряжение изоляции: 660 В - повышенная изоляция между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от молний)
• Частота: 50 Гц - оптимизировано для российских и европейских сетей
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 74 мм - важно при планировании глубины щита
• Рабочая температура: от -25C до +50C - работает в холодных помещениях, включая неотапливаемые здания
• Сечение провода: 1–25 мм2 - подходит для медных проводов любого распространённого сечения
• Способ монтажа: на DIN-рейку - стандартный для современных щитов
• Гарантия: 84 месяца (7 лет) - один из самых длинных сроков в классе

Совместимость и монтаж

УЗО ВД-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Сечение проводов от 1 до 25 мм2 позволяет подключать как тонкие кабели освещения, так и мощные линии для плит, насосов или кондиционеров.

Обязательно используйте УЗО в сочетании с автоматическим выключателем на 63 А или ниже - он обеспечит защиту от перегрузки и КЗ. Монтаж допускается только в сухих, закрытых щитах с уровнем загрязнения не выше 2 (обычные условия помещений).

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция означает, что устройство будет работать даже при обрыве нулевого провода или отсутствии напряжения в сети - важное преимущество перед электронными аналогами.

Не содержит электронных компонентов, чувствительных к помехам, поэтому надёжнее в условиях нестабильного питания.

Преимущества

• Электромеханическая схема - работает без внешнего питания, надёжнее в аварийных ситуациях
• Работает при температуре до -25C - подходит для неотапливаемых помещений и улиц
• Длинная гарантия - 7 лет, что говорит о высоком качестве сборки
• Поддерживает большие сечения проводов - удобно для мощных нагрузок
• Селективное исполнение - возможность комбинирования с другими УЗО для точечной защиты (не требует отключения всей системы при локальной утечке)

Ограничения применения

• Не защищает от перегрузок и прямых коротких замыканий - обязательно нужен автоматический выключатель
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без корпуса)
• Только тип AC - не реагирует на постоянный ток утечки или импульсные (например, от ИБП или LED-драйверов); для таких задач нужны устройства типа A или B
• Не рекомендуется для цепей с высоким коэффициентом гармоник (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины
• Линия питания теплого пола - исключает риск утечки через нагревательные элементы
• Щит на даче с неотапливаемым помещением - благодаря работе при -25C остаётся функциональным зимой
• Производственный участок с деревянными станками - снижает риск возгорания от старой изоляции

Практические советы

• Перед установкой проверьте сечение проводов - они должны попадать в диапазон 1–25 мм2. Превышение может привести к плохому контакту и перегреву
• При использовании нескольких УЗО в одной системе выбирайте селективные модели - это позволит сохранить питание остальных групп при срабатывании одного
• Проверяйте тестовую кнопку «T» ежемесячно - она имитирует утечку и подтверждает работоспособность
• Не устанавливайте УЗО ВД-100 на линии с частотными преобразователями, инверторами или светодиодными светильниками с качественной фильтрацией - возможны ложные срабатывания
• При проектировании щита учтите глубину 74 мм - некоторые бюджетные корпуса слишком мелкие
