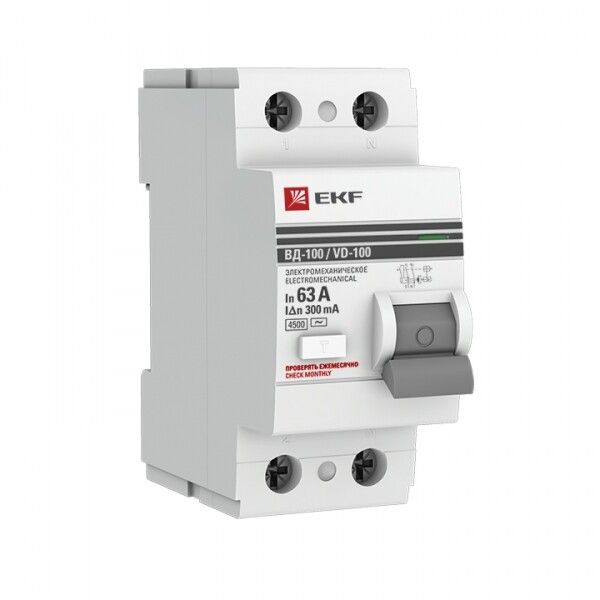

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 300мА (тип АС) PROximа | elcb-2-63-300-em-pro EKF (замена - E1026M63300)

Выключатель дифференциального тока (УЗО) ВД-100 EKF PROxima — это электромеханическое устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в щитках жилых домов, офисов и на промышленном оборудовании.

Назначение и область применения

УЗО ВД-100 EKF PROxima защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, оказавшимися под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. Устройство работает в паре с автоматическим выключателем — тот отвечает за перегрузки и КЗ, а УЗО — за дифференциальные токи.

Подходит для бытовых и промышленных сетей переменного тока с частотой 50 Гц. Применяется в распределительных щитах квартир, коттеджей, цехов, складов, насосных станций и других объектов с высокой плотностью электроприборов.

Технические характеристики

• Номинальный ток: 63 А — выдерживает нагрузку до этого значения без срабатывания
• Номинальный дифференциальный ток: 300 мА — срабатывает при утечке выше этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (типичен для бытовой техники и освещения)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этого уровня
• Напряжение изоляции: 660 В — обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (например, от грозы)
• Сечение провода: 1–25 мм² — позволяет подключить медные провода от тонких до мощных
• Рабочая температура: от -10°C до +50°C — можно устанавливать в неотапливаемых помещениях, но не ниже -10°
• Степень защиты: IP20 — защищено от прикосновений пальцев и крупных предметов, но не от воды и пыли
• Ширина по модулю: 2M — занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 66 мм — требует достаточного места внутри щита
• Частота: 50 Гц — предназначено для сетей России и стран СНГ
• Серия: PROxima — продукция EKF с повышенной надёжностью и долгим сроком службы
• Гарантия: 84 месяца — один из самых длинных сроков в классе
• Соответствует: ГОСТ Р 51329-2013 (МЭК 61543-1995)

Совместимость и монтаж

УЗО ВД-100 EKF PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительном щите после автомата защиты. Обязательно соблюдайте полярность: входные клеммы помечены L и N, выходные — соответственно. Подключение проводов — зажимы с винтом, подходят медные жилы сечением 1–25 мм². Не допускается использование алюминиевых проводов без переходных наконечников.

Необходимо предусмотреть место для монтажа глубиной не менее 66 мм. Устройство не имеет встроенной защиты от перегрузок — обязательно используйте его в связке с автоматическим выключателем на 63 А или меньший ток, в зависимости от нагрузки.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51329-2013 и МЭК 61543-1995 — международным нормам безопасности для устройств защитного отключения. Имеет сертификаты на применение в РФ и странах ЕАЭС. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения питания — важное преимущество перед электронными аналогами.

Преимущества

• Электромеханический принцип действия — не зависит от внешнего питания, работает при любых условиях сети
• Высокая импульсная прочность (4 кВ) — устойчив к броскам напряжения
• Длинная гарантия (7 лет) — свидетельствует о качестве сборки и материалов
• Совместим с большинством щитов EKF и других производителей благодаря стандартному формату 2M
• Надёжные клеммы — обеспечивают плотный контакт даже при многократных подключениях
• Наличие тестовой кнопки — позволяет проверять работоспособность без специнструментов

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки — не подходит для систем с выпрямителями, LED-драйверами, ИБП
• Не защищает от перегрузок и коротких замыканий — требуется обязательная установка автомата
• Работает только при температуре выше -10°C — нельзя устанавливать в холодных необогреваемых местах (например, на улице или в неотапливаемом гараже зимой)
• IP20 — не защищён от влаги и пыли — запрещена установка во влажных помещениях без корпуса
• Не имеет селективного исполнения в данной модели — при срабатывании отключается вся группа, не выбирая конкретную линию

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при использовании стиральной машины или бойлера
• Щит на этаже многоэтажного дома — отдельное УЗО на каждую группу (освещение, розетки, кухня)
• Цеховое оборудование: станки, конвейеры, насосы — снижает риск возгорания из-за старой изоляции
• Объекты с большим количеством бытовой техники: кафе, мини-отели, спа-зоны

Практические советы

• Выбирая УЗО, всегда проверяйте, что автомат перед ним имеет равный или меньший номинальный ток (не более 63 А)
• При установке в щит с несколькими УЗО — используйте последовательную схему: главный УЗО на 300 мА, затем ответвления на 30 мА для влажных зон
• Тестируйте устройство ежемесячно кнопкой “T” — это гарантированно сохраняет его функциональность
• Не соединяйте нулевой провод после УЗО с другими нулями — это вызовет ложные срабатывания
• Если УЗО часто отключается — проверьте изоляцию проводки, наличие повреждённых приборов или некачественные заземления
• Для помещений с низкими температурами (гараж, чердак) выбирайте другую модель или утепляйте щит
