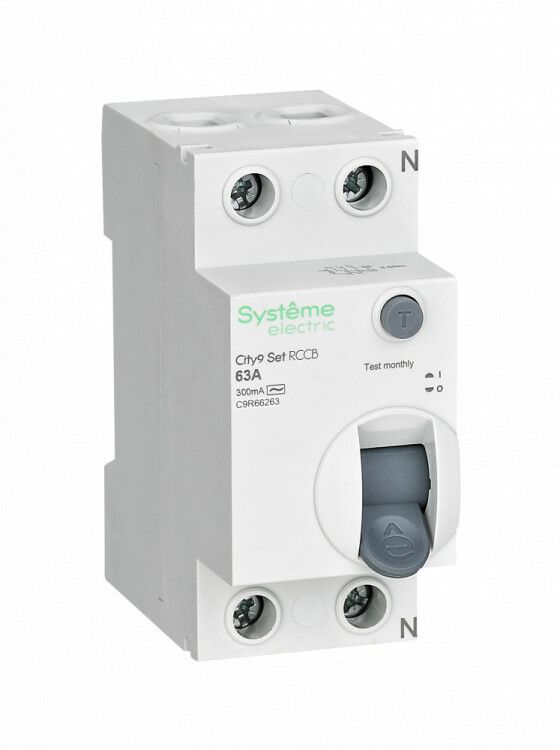

Выключатель дифференциального тока (УЗО) 2п 63А 300мА тип AC City9 Set 230В SE C9R66263 APC

Выключатель дифференциального тока (УЗО) 2 полюса 63А 300мА тип AC 230В от бренда Systeme Electric - это надёжное устройство защитного отключения серии City9 SET, предназначенное для предотвращения поражения электрическим током в бытовых и промышленных сетях 230 В. Артикул c9r66263 обеспечивает безопасность при работе с оборудованием, где возможны утечки тока.

Назначение и область применения

Этот УЗО защищает людей от поражения электрическим током при прямом или косвенном контакте с токоведущими частями. Он реагирует на утечку тока величиной 300 мА и автоматически отключает цепь. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с высокой нагрузкой - например, на входе в групповые цепи освещения, нагревательных приборов или оборудования с двигателями.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 230 В переменного тока.
• Номинальный ток: 63 А - выдерживает постоянную нагрузку до 63 ампер без перегрузки.
• Дифференциальный ток: 300 мА - чувствительность к утечкам, достаточная для защиты от возгораний и поражения током при повреждении изоляции.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), что соответствует большинству бытовых и промышленных нагрузок.
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита.
• Модульная ширина: 2 модуля - занимает 18 мм по стандарту DIN, легко помещается в стандартные щиты.
• Глубина монтажа: 45 мм - минимальное расстояние от лицевой панели щита до задней стенки устройства.
• Номинальное напряжение изоляции: 500 В - гарантирует электроизоляцию между токоведущими частями и корпусом.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Способ монтажа: DIN-рейка - крепится на стандартную рейку шириной 35 мм.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) c9r66263 устанавливается на DIN-рейку в любом распределительном щите, соответствующем стандарту IEC 60715. Подключение проводов возможно как сверху, так и снизу - удобно при компоновке щита. Клеммы имеют зажимы с защитными крышками, снижающими риск случайного прикосновения. Для правильной работы требуется соблюдение полярности: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция обеспечивает работу без внешнего питания - даже при отсутствии напряжения в сети УЗО продолжает функционировать. Наличие кнопки «Тест» позволяет ежемесячно проверять исправность механизма без специнструментов.

Преимущества

• Электромеханический принцип действия - отказоустойчивость при аварийных ситуациях и перебоях в питании.
• Защита от возгораний благодаря уставке 300 мА - снижает риск теплового повреждения проводки при длительных утечках.
• Интуитивная кнопка тестирования - контроль работоспособности без вызова специалиста.
• Безопасные клеммы с защитными колпачками - минимизация риска травм при обслуживании.
• Совместимость со всеми популярными сериями щитового оборудования - легко заменяет аналоги других брендов.

Ограничения применения

Не применяется в сетях с постоянным током утечки (например, с преобразователями частоты, светодиодными драйверами, ИБП) - для таких случаев нужен тип A или B. Не предназначен для установки вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется использовать как основной автоматический выключатель - он не имеет функции защиты от перегрузки и короткого замыкания, только от утечки тока. Обязательно сочетание с автоматическим выключателем на 63 А в одной цепи.

Примеры использования

• Входное УЗО в квартирном щите для защиты всей группы розеток.
• Защита цепи мощного водонагревателя или электрокотла.
• Щит на производстве для групповой защиты станков с металлообработкой.
• Распределительный щит в кафе или ресторане - защита кухонного оборудования.

Практические советы

• Перед установкой проверьте посадочный диаметр кабелей - максимальный сечения до 35 мм2, подходящего для 63 А.
• Обязательно используйте УЗО вместе с автоматом на 63 А - этот аппарат не защищает от перегрузки!
• Проверяйте работу кнопкой «Test» хотя бы один раз в месяц - особенно перед сезоном повышенной нагрузки.
• При монтаже в старый щит убедитесь, что глубина 45 мм не препятствует закрыванию крышки.
• Не устанавливайте рядом с источниками тепла - температурный режим должен соответствовать нормам (-25C…+40C).
