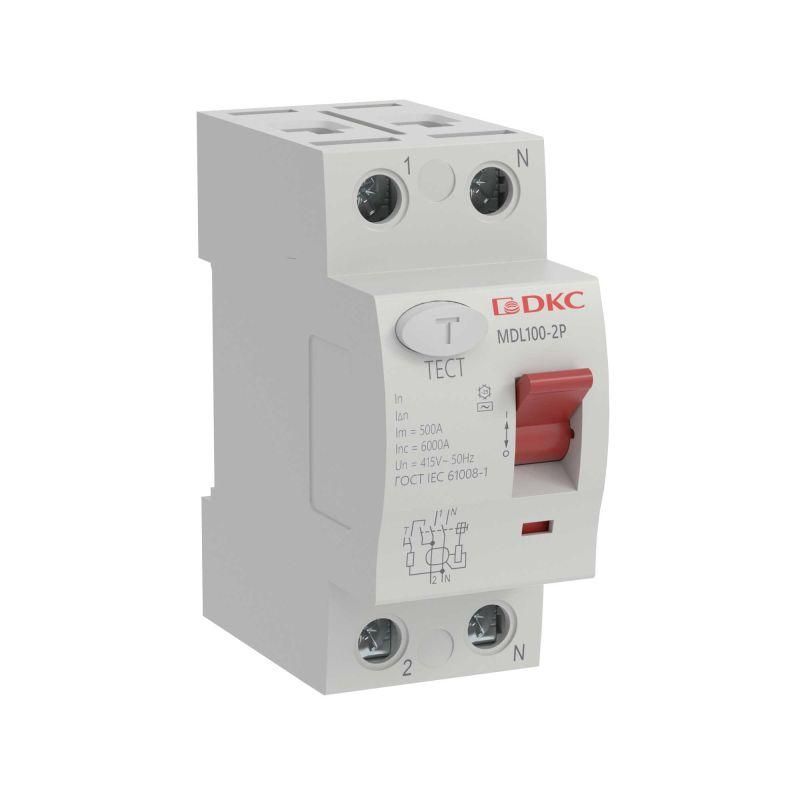

Выключатель дифференциального тока (УЗО) 2п (1P+N) 80А 30мА тип AC MDL100 YON MDL100-2P2-80-AC ДКС

Выключатель дифференциального тока MDL100-2P2-80-AC - устройство защитного отключения (УЗО) серии YON MAX, предназначенное для обеспечения безопасности в однофазных сетях 230 В. Он защищает людей от поражения током и предотвращает возгорания, вызванные утечками тока, и применяется в жилых, коммерческих и общественных зданиях.

Назначение и область применения

Выключатель дифференциального тока MDL100-2P2-80-AC реагирует на утечку тока более 30 мА и автоматически отключает питание, чтобы предотвратить удар током человека или возгорание из-за поврежденной изоляции проводов. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, магазинов, школ и больниц. Особенно важен там, где используются мощные бытовые приборы - стиральные машины, бойлеры, электроплиты.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной сети переменного тока в России и странах СНГ.
• Номинальный ток: 80 А - выдерживает нагрузку до 80 ампер, подходит для групповых линий с высокой потребляемой мощностью.
• Дифференциальный ток: 30 мА - чувствительность выбрана для защиты жизни человека; менее опасно, чем 100–300 мА, которые используются только для защиты оборудования.
• Тип тока утечки: AC - реагирует только на синусоидальную утечку переменного тока (типична для бытовой техники); не срабатывает на постоянный или импульсный ток.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер, что соответствует требованиям для современных жилых и коммерческих объектов.
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе после отключения.
• Ширина модуля: 2 модуля - занимает 36 мм на DIN-рейке, легко помещается в стандартные щиты.
• Частота: 50 Гц - оптимизирован для российской сети.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям, например, от грозовых разрядов.
• Степень защиты: IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды; требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице.

Совместимость и монтаж

MDL100-2P2-80-AC монтируется на стандартную DIN-рейку шириной 35 мм, как все модульные устройства серии YON MAX. Для подключения используются клеммы сверху и снизу - провода зачищаются на 9–10 мм, затягиваются усилием 0,8 Нм. Устройство совместимо с любыми автоматическими выключателями того же класса и производителя. Не рекомендуется устанавливать последовательно с другими УЗО без координации времени срабатывания - возможны ложные отключения.

Безопасность и стандарты

Выключатель дифференциального тока MDL100-2P2-80-AC соответствует требованиям ГОСТ IEC 61009-1 и имеет подтверждённое соответствие ГСИ (Государственный стандарт измерений). Производится в рамках системы управления качеством ISO 9001. Сертифицирован для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Высокая надёжность срабатывания при утечке 30 мА - проверена в условиях повышенной влажности и колебаний температуры.
• Механизм тестирования кнопкой “T” позволяет ежемесячно проверять работоспособность без специнструментов.
• Жесткая конструкция корпуса снижает вероятность деформации при сборке щита.
• Ярко окрашенный рычаг в положении “выкл” - удобно определять состояние устройства даже в плохо освещённом щите.
• Гарантия 5 лет - один из самых длительных сроков среди аналогов в этом ценовом сегменте.

Ограничения применения

• Не подходит для сетей с постоянным током или импульсными утечками - например, в системах с частотными преобразователями или светодиодными драйверами без фильтров.
• Не защищает от перегрузок и коротких замыканий - обязательно требуется параллельная установка автомата на 80 А.
• IP20 не допускает установку во влажных местах - нельзя монтировать в банях, душевых, на улице или в сырых подвалах без герметизации щита.
• Не рассчитан на работу ниже -25C - в холодных регионах требует установки в отапливаемом помещении.

Примеры использования

• Защита группы розеток на кухне - стиральная машина, микроволновка, электрочайник.
• Щитовая квартиры - основное УЗО для всей квартиры, если есть несколько групп с нагрузкой до 80 А.
• Общественные туалеты - защита розеток для фенов, сушилок, зарядных устройств.
• Коттеджи и дачи - защита контура водонагревателя и насоса.

Практические советы

• Перед установкой проверьте, что нулевой провод не замкнут с заземлением - это вызовет ложное срабатывание.
• При использовании нескольких УЗО в одной системе - используйте селективные модели (S-типа) выше по иерархии, чтобы избежать массового отключения.
• Не забывайте регулярно нажимать кнопку “T” - хотя бы раз в месяц - для проверки исправности механизма.
• При замене старого УЗО убедитесь, что новый имеет такую же отключающую способность (10 кА) и тип тока утечки (AC).
• Посадочный диаметр клемм - 16 мм2 - максимальное сечение медного провода. Не используйте алюминий!
