Выключатель дифференциального тока (УЗО) 2п (1P+N) 25А 100мА тип AC MDL100 YON MDL100-4P3-25-AC ДКС

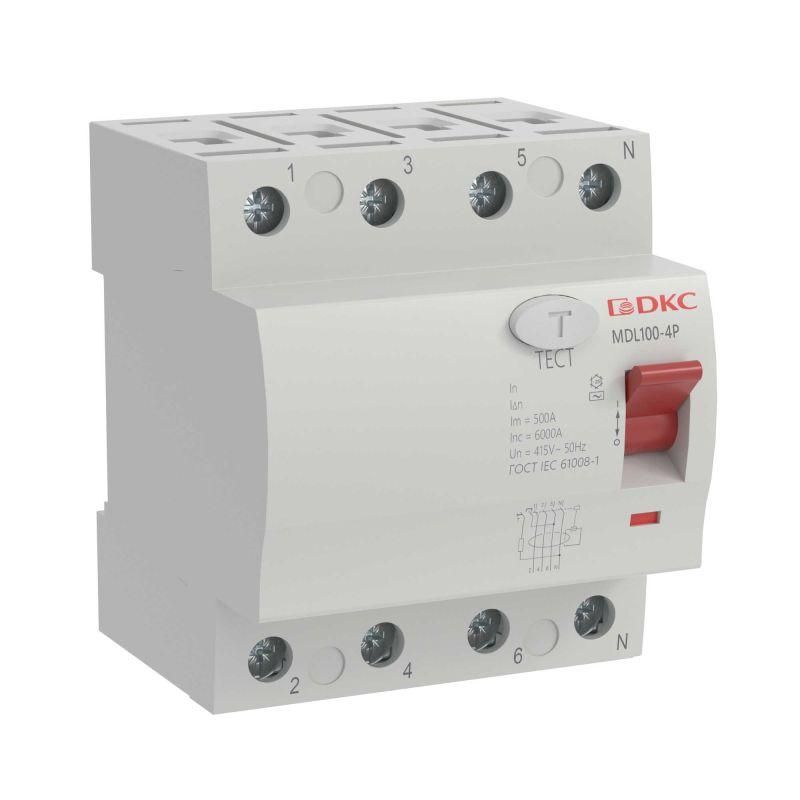

Выключатель дифференциального тока MDL100-4P3-25-AC от бренда YON (группа DKC) - устройство защитного отключения (УЗО) с четырьмя полюсами, рассчитанное на работу в трёхфазных сетях 400 В. Он защищает электроустановки от поражения током и возгораний, вызванных утечками тока до 100 мА, и монтируется на DIN-рейку. Этот выключатель дифференциального тока применяется в жилых, коммерческих и общественных зданиях.

Назначение и область применения

Выключатель дифференциального тока MDL100-4P3-25-AC предназначен для автоматического отключения электросети при обнаружении утечки тока свыше 100 мА. Это предотвращает риск поражения человека электрическим током и снижает вероятность возгорания из-за повреждённой изоляции проводов. Устройство работает в трёхфазных сетях с напряжением 400 В и частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, многоэтажек, торговых центров, больниц, школ и других объектов социальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 25 А
• Дифференциальный ток утечки: 100 мА (0,1 А)
• Количество полюсов: 4 (трёхфазный + N)
• Тип чувствительности: AC - реагирует на переменный ток утечки (синусоидальный)
• Отключающая способность при КЗ: 10 кА
• Модульная ширина: 4 модуля (72 мм)
• Частота: 50 Гц
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от -25 C до +40 C
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель дифференциального тока MDL100-4P3-25-AC совместим с любыми стандартными DIN-рейками шириной 35 мм. Для правильного подключения требуется четыре фазных провода (L1–L3) и один нулевой (N). Ноль обязательно подключается через устройство - он не проходит мимо. Устанавливать можно только в закрытых щитках с уровнем защиты не ниже IP54. Не допускается монтаж в условиях постоянной влажности, прямого попадания воды или высокой запылённости - степень защиты IP20 исключает такие условия.

Безопасность и стандарты

Выключатель дифференциального тока соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения типа AC. Обладает повышенной импульсной прочностью (4 кВ), что обеспечивает надёжную работу при скачках напряжения, например, от грозовых разрядов. Сертифицирован для использования в бытовых и промышленных системах. Производитель предоставляет гарантию 5 лет.

Преимущества

• Чёткая реакция на переменный ток утечки - оптимально для большинства бытовых и промышленных нагрузок
• Высокая отключающая способность (10 кА) позволяет использовать в местах с большой возможной токовой нагрузкой при КЗ
• Модульная компактная форма (4 модуля) экономит место в щите
• Широкий диапазон рабочих температур (-25…+40 C) - подходит для неотапливаемых помещений
• Гарантия 5 лет - подтверждает долговечность конструкции

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - только для переменного (тип AC)
• Не предназначена для установки вне закрытых щитов - IP20 не защищает от пыли и влаги
• Не рекомендуется применять в помещениях с температурой ниже -25 C или выше +40 C
• Не является автоматическим выключателем - требует обязательной парной установки с аппаратом защиты от перегрузок и КЗ (например, автоматом 25 А)

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Обеспечение безопасности электропитания конвейеров и станков в цехах
• Функциональный элемент в главном распределительном щите жилого комплекса
• Дополнительная защита освещения и оборудования в торговых павильонах

Практические советы

• Перед установкой проверьте соответствие номинального тока (25 А) нагрузке защищаемой цепи - не превышайте этот показатель
• Подключение нулевого провода обязательно - пропускание N мимо устройства сделает его бесполезным
• Проверяйте работоспособность кнопкой “Т” ежемесячно - это тестовая функция, которая имитирует утечку тока
• При использовании в щитах с несколькими УЗО - соблюдайте селективность: основной выключатель дифференциального тока MDL100-4P3-25-AC лучше устанавливать на входе, а более чувствительные (10 мА) - на ответвлениях
• Убедитесь, что посадочные размеры соответствуют DIN-рейке - ширина 4 модуля (72 мм) - это стандарт, но не все корпуса подходят идеально
