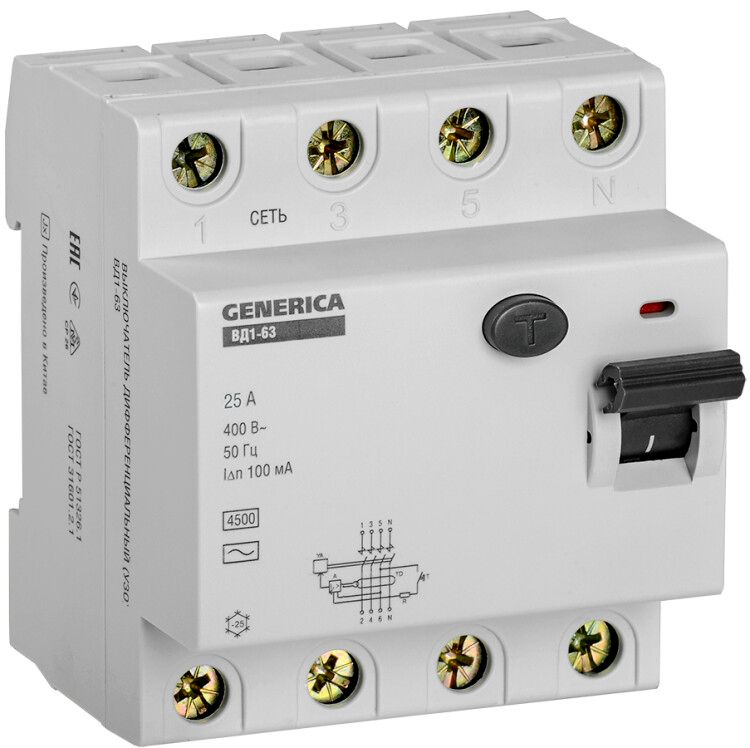

Выключатель дифференциальный (УЗО) ВД1-63 4Р 25А 100мА | MDV15-4-025-100 GENERICA IEK

Устройство защитного отключения (УЗО) ВД1-63 4 полюса 25А 100мА от бренда GENERICA - это четырёхполюсное электронное УЗО, предназначенное для защиты людей от поражения электрическим током за счёт быстрого отключения цепи при утечке тока. Артикул mdv15-4-025-100 соответствует сериям ВД1-63 и совместим с системами питания 400 В.

Назначение и область применения

УЗО ВД1-63 4 полюса 25А 100мА защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или утечках через землю. Не предназначено для защиты от перегрузок или коротких замыканий - эти функции должны обеспечиваться автоматическими выключателями. Применяется в трёхфазных сетях 400 В: жилые дома, офисы, производственные участки, где есть группы розеток, электрооборудование с металлическим корпусом, насосы, вентиляторы, станки.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём (TN-S, TN-C-S)
• Номинальный ток: 25 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 100 мА - чувствительность к утечке; срабатывает при превышении этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов
• Модульная ширина: 4 модуля - занимает 72 мм на DIN-рейке
• Частота: 50 Гц - рассчитано на стандартную сеть в России и странах СНГ
• Степень защиты: IP20 - не защищено от воды и пыли, устанавливается внутри щита
• Способ монтажа: на DIN-рейку - стандартный крепёж для распределительных щитов
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

УЗО ВД1-63 4 полюса 25А 100мА совместимо с любыми DIN-рейками шириной 35 мм. Подключается после входного автомата и перед групповыми автоматами. Все четыре полюса (L1, L2, L3, N) должны быть подключены - отключение происходит по всем проводникам сразу. Нельзя использовать в однофазных сетях без подключения всех фаз - это нарушит работу устройства. Для правильной работы требуется надёжное соединение нуля и заземления. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61008-1. Электронный тип срабатывания требует наличия напряжения сети - при отключении питания устройство не будет работать. Не имеет встроенной защиты от перегрузок - обязательно сочетать с автоматическим выключателем на 25 А. Серия ВД1-63 прошла испытания на долговечность и безопасность в соответствии с рекомендациями производителя GENERICA.

Преимущества

• Высокая точность срабатывания при утечке 100 мА - эффективно предотвращает поражение током
• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль - снижает риск возникновения потенциала на корпусах оборудования
• Устойчивость к импульсным токам - меньше ложных срабатываний при грозах или запуске мощных двигателей
• Долгий срок службы - 15 лет при нормальных условиях
• Подтверждённая совместимость с продукцией IEK и других производителей - легко заменить аналогичными изделиями

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не реагирует на DC
• Не защищает от перегрузок и коротких замыканий - обязательна установка автоматического выключателя
• Не подходит для открытых площадок или влажных помещений - степень защиты IP20 не позволяет монтировать вне щита
• Электронный тип зависит от напряжения - при отключении питания не сможет сработать даже при наличии утечки
• Не рекомендуется для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Щитовая на производстве: защита трёхфазных станков, компрессоров, насосов
• Объекты с повышенной опасностью: бассейны, теплицы, парники, где используется вода и электричество
• Автоматизированные системы управления, где важна целостность заземления

Практические советы

• Перед установкой проверьте, что ноль и заземление правильно подведены - неверное подключение сделает УЗО бесполезным
• Используйте УЗО ВД1-63 4 полюса 25А 100мА только в комбинации с автоматом на 25 А - так обеспечивается комплексная защита
• Проверяйте работоспособность кнопкой “Т” ежемесячно - это гарантирует сохранение функциональности
• При использовании в щите с несколькими УЗО - убедитесь, что выбрана селективная координация (время срабатывания) чтобы избежать массового отключения
• Посадочный размер - 4 модуля (72 мм); заранее планируйте место в щите, особенно если используете плотную компоновку
