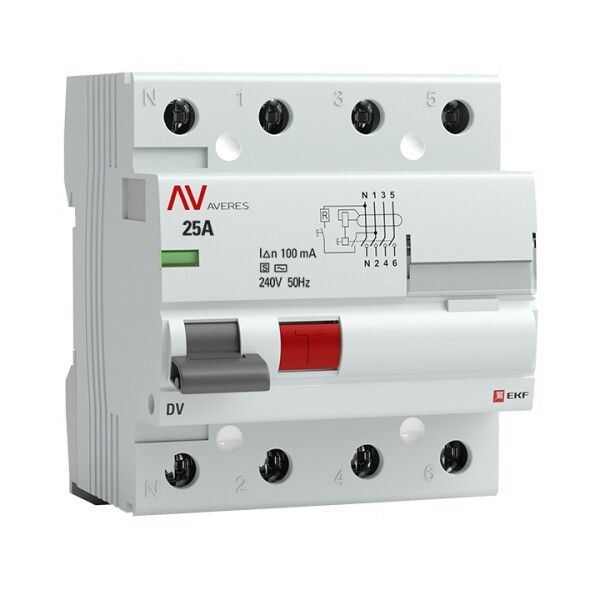

Выключатель дифференциальный (УЗО) DV (селективный) 4п 25А 100мА тип AC AVERES | rccb-4-25-100-s-av EKF

Выключатель дифференциальный (УЗО) 4 полюса 25 А 100 мА тип AC, S, DV электромеханический от EKF серии AVERES предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство, подходящее как для бытовых, так и для промышленных сетей переменного тока.

Назначение и область применения

УЗО защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, случайном прикосновении к токоведущим частям или старении оборудования. Он не защищает от перегрузок и КЗ — эти функции выполняют автоматические выключатели, которые должны использоваться вместе с этим УЗО. Применяется в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой плотностью нагрузки: конвейеры, насосные станции, системы вентиляции, сварочные установки.

Технические характеристики

• Номинальный ток: 25 А — допустимый постоянный ток через устройство без перегрева
• Дифференциальный ток срабатывания: 100 мА — чувствительность к утечкам; сработает при утечке ≥100 миллиампер
• Тип тока утечки: AC — реагирует только на переменный ток утечки (стандартный для большинства бытовых и промышленных систем)
• Количество полюсов: 4 — позволяет контролировать все фазы и ноль одновременно, подходит для трёхфазных сетей с N-проводом
• Номинальное напряжение: 400 В — работает в сетях до 400 В между фазами
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь даже при максимальной токовой нагрузке КЗ
• Номинальное напряжение изоляции (Ui): 660 В — обеспечивает безопасную работу при повышенных напряжениях
• Импульсное выдерживаемое напряжение (Uimp): 4000 кВ — устойчив к грозовым и коммутационным скачкам напряжения
• Сечение провода: 1–25 мм² — подходит для медных проводов любого распространённого сечения
• Рабочая температура: -10…+50 °C — можно устанавливать в неотапливаемых помещениях, на улице внутри щита
• Степень защиты IP20 — защищено от прикосновений пальцами, но не от пыли и влаги; требует установки в закрытый щит
• Ширина: 4 модуля (72 мм) — занимает 4 места на DIN-рейке
• Глубина монтажа: 50 мм — требуется свободное пространство за щитом
• Частота: 50 Гц — предназначено для сетей России и стран СНГ
• Селективная защита: да — имеет выдержку времени, чтобы не отключать всю линию при сбоях в одной ветви
• Кратковременная задержка срабатывания: да — снижает ложные срабатывания при кратковременных утечках (например, при запуске двигателей)
• Климатическое исполнение: УХЛ4 — рассчитан на умеренные и холодные регионы с возможными колебаниями влажности

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы. Все клеммы имеют защитные шторки — исключают случайное прикосновение к токоведущим частям при установленном устройстве. Для правильного подключения важно соблюдать полярность: входные провода — сверху, выходные — снизу. Нулевой провод обязательно проходит через УЗО, иначе защита не будет работать. Совместим со всеми автоматами серии EKF, в том числе с сериями AVERES и PROxima. Для удобства обслуживания предусмотрено окно для маркировки цепи.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61008 и российского ГОСТ Р 50030. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания — устройство срабатывает за счёт дифференциального тока, а не электронных схем. Это делает его более надёжным в условиях перебоев с питанием или помех. Сертифицирован для использования в зонах со степенью загрязнения 2 — то есть в помещениях с нормальным уровнем пыли и влажности, но без агрессивных сред.

Преимущества

• Электромеханический принцип работы — отказоустойчивость при авариях сети
• Селективность и задержка срабатывания — минимизируют ложные отключения
• Защитные шторки на клеммах — безопасность при обслуживании
• Окно реального положения контактов — видно, отключено ли устройство механически
• Литая лицевая панель — прочность, долговечность, отсутствие трещин
• Поддержка дополнительных аксессуаров — возможность установки блокировок, сигнализаций, дистанционного управления

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного тока 50 Гц
• Не защищает от перегрузок и коротких замыканий — обязательна установка автомата перед УЗО
• IP20 — нельзя устанавливать во влажных местах без корпуса (баня, бассейн, уличные щитовые)
• Не рекомендовано применять вместо дифавтомата — если нужна комплексная защита, лучше выбрать один прибор
• Не подходит для цепей с высоким уровнем гармоник (частотные преобразователи, мощные LED-драйверы) — возможны ложные срабатывания

Примеры использования

• Щит этажный в многоквартирном доме — защита всей квартиры от утечек
• Производственный участок с трёхфазными станками — защита персонала от пробоя изоляции
• Автомобильный сервис — защита сварочных аппаратов и зарядных устройств
• Жилые дома с электроплитами и бойлерами — предотвращение пожара при утечке через нагреватель

Практические советы

• Выбирая УЗО, проверьте соответствие сечения проводов — не используйте провода меньше 1 мм² или больше 25 мм²
• Обязательно подпишите цепь через окно маркировки — это ускоряет поиск неисправности
• Проверяйте работу устройства ежемесячно кнопкой “T” — тестирование не требует специнструментов
• При установке в щит с несколькими УЗО — используйте селективные модели (S) для координации отключений
• Не экономьте на месте монтажа — глубина 50 мм требует достаточного зазора за рейкой
• Для сложных объектов (офисы, заводы) рекомендуется сочетание этого УЗО с автоматами EKF серии AVERES — они оптимально согласованы по характеристикам
