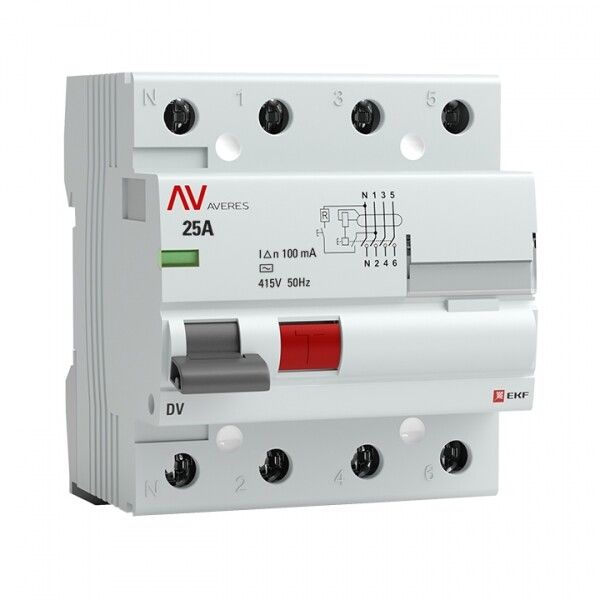

Выключатель дифференциальный (УЗО) DV 4п 25А 100мА тип AC AVERES | rccb-4-25-100-ac-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 100 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые не срабатывают на обычные автоматы. УЗО 4 полюса применяется в трёхфазных сетях 400 В, где требуется одновременная коммутация всех фаз и нуля - например, на входе в здание, у мощных станков, систем вентиляции, насосных групп и других промышленных нагрузок. Область применения - бытовые и промышленные электросети.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Дифференциальный ток: 100 мА - чувствительность к утечке; при превышении этого значения УЗО отключится;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых и промышленных устройств);
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Напряжение изоляции Ui: 660 В - обеспечивает безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение Uimp: 4000 кВ - высокая устойчивость к грозовым и коммутационным скачкам;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения;
• Частота: 50 Гц - оптимизировано для российских и европейских сетей;
• Степень защиты IP20 - защищено от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли;
• Рабочая температура: от -10 до +50 C - подходит для помещений с нормальным микроклиматом;
• Модульная ширина: 4 модуля - занимает 70,5 мм в ширину на DIN-рейке;
• Глубина монтажа: 50 мм - требует достаточного места внутри щита;
• Конструкция: электромеханическая - работает без внешнего питания, надёжнее электронных аналогов;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с возможностью работы в неотапливаемых помещениях;
• Гарантия: 10 лет (120 месяцев).

Совместимость и монтаж

УЗО 4 полюса 25 А 100 мА типа AC монтируется на стандартную DIN-рейку 35 мм. Все четыре полюса (L1, L2, L3, N) должны быть подключены - отключение происходит сразу по всем цепям. Ноль обязательно проходит через УЗО, иначе защита не будет работать. Для правильной работы требуется обязательная параллельная установка автоматического выключателя (например, серии AVERES B25) для защиты от перегрузок и КЗ. Монтаж выполняется в закрытом щите с доступом к клеммам. Клеммы имеют защитные шторки - исключают случайное прикосновение к токоведущим частям.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Это гарантирует соответствие требованиям безопасности при использовании в жилых и промышленных объектах. Электромеханический принцип действия делает его устойчивым к помехам и отказам сети, что особенно важно в условиях нестабильного электропитания. Сертифицирован для эксплуатации в зонах со степенью загрязнения 2 - то есть в помещениях с минимальным количеством пыли и влаги.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии напряжения в сети, в отличие от электронных УЗО;
• Высокая отключающая способность 10 кА - выдерживает аварийные режимы без выхода из строя;
• Защитные шторки на клеммах - снижают риск травм при обслуживании;
• Окно реального положения контактов - позволяет визуально определить, включен или отключен прибор;
• Окно для маркировки - удобно для идентификации цепи в сложных щитах;
• Литая лицевая панель - прочная, не деформируется, легко моется;
• Поддержка полного комплекта аксессуаров - можно установить дополнительные блоки сигнализации или дистанционного управления.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - для таких задач нужны УЗО типа A или B;
• Не защищает от перегрузок и КЗ - обязательно нужен автоматический выключатель перед этим УЗО;
• IP20 - нельзя устанавливать во влажных местах (баня, улица, подвал без отопления);
• Работает только при наличии нулевого провода - не используется в IT-системах без нуля;
• Не рекомендовано применение в сетях с высоким уровнем гармоник (частотные преобразователи, светодиодные драйверы) без дополнительной фильтрации - возможны ложные срабатывания.

Примеры использования

• Главный входной УЗО в трёхфазном щите многоквартирного дома или офисного здания;
• Защита группы мощных станков на производстве (токарные, фрезерные, сварочные аппараты);
• Щиты насосных станций, систем кондиционирования, вентиляции;
• Объекты с высокой плотностью электроприёмников: торговые центры, складские комплексы, автосервисы.

Практические советы

• Выбирая УЗО 4 полюса, проверьте, чтобы нулевой провод был подключён именно к клемме N, а не перемычен - иначе защита не сработает;
• При монтаже соблюдайте посадочный диаметр: глубина 50 мм требует минимум 60 мм свободного пространства в щите;
• Для точной диагностики используйте кнопку «Тест» ежемесячно - она имитирует утечку и проверяет работоспособность;
• Не устанавливайте этот УЗО вместо автомата - всегда сочетайте его с подходящим по току автоматическим выключателем;
• Если в сети много электроники (LED-освещение, ИБП, ЧРП), рассмотрите возможность установки УЗО типа A или B - они лучше реагируют на пульсирующие токи утечки;
• При замене старого устройства убедитесь, что новый имеет ту же модульную ширину (4 модуля = 70,5 мм) и совпадает по классу отключения.
