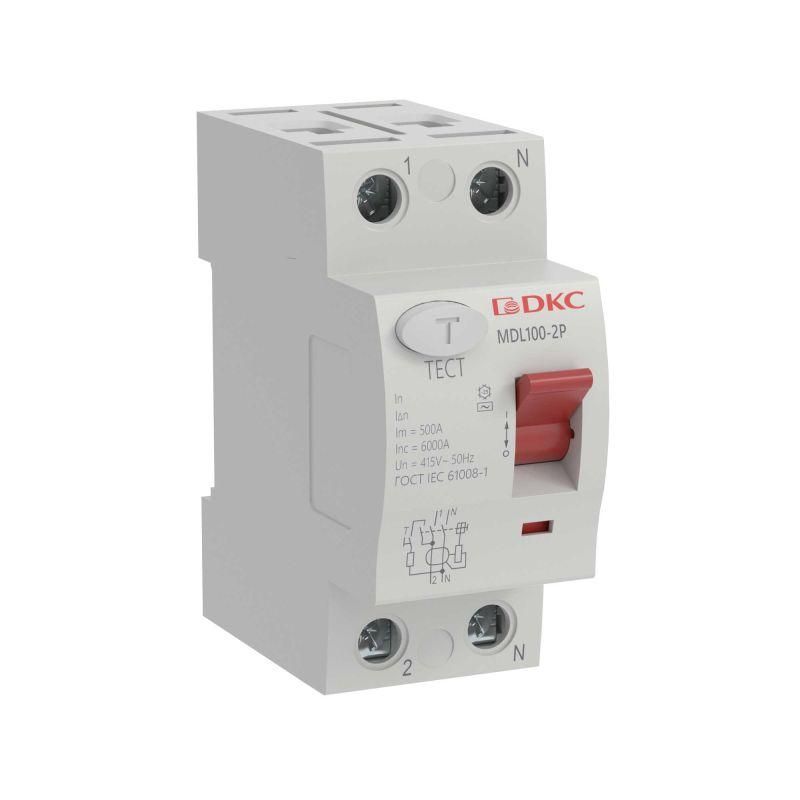

Выключатель дифференциального тока YON max MDL100 1п+N 100mA 40Aтип АС | MDL100-2P3-40-AC DKC ДКС

Выключатель дифференциального тока (УЗО) 2п (1P+N) 40А 100мА тип AC MDL100 - устройство для автоматического отключения электросети при утечке тока, предотвращающее поражение людей и возгорание проводки. Производится в серии YON MAX бренда DKC, артикул MDL100, рассчитан на установку в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

УЗО MDL100 защищает человека от поражения электрическим током и предотвращает возгорание из-за утечек тока через поврежденную изоляцию или случайный контакт с токоведущими частями. Подходит для использования в однофазных сетях 230 В, где требуется высокий уровень безопасности - в квартирах, коттеджах, офисах, магазинах, школах и больницах. Устанавливается в качестве дополнительной защиты после автоматического выключателя.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной бытовой сети
• Номинальный ток: 40 А - выдерживает нагрузку до 9,2 кВт (при 230 В)
• Дифференциальный ток: 100 мА (0,1 А) - срабатывает при утечке свыше 100 миллиампер
• Тип тока утечки: AC - реагирует на переменный ток утечки (типичный для бытовой техники)
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Отключающая способность: 10 кА - выдерживает ток КЗ до 10 тысяч ампер
• Частота: 50 Гц - совместима с российскими и европейскими сетями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчиво к кратковременным перенапряжениям
• Устойчивость к импульсному току: 10 кА - сохраняет работоспособность после скачков тока
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и влаги
• Ширина: 2 модуля - занимает 36 мм в DIN-коробке
• Рабочая температура: -25…+40 C - подходит для установки в неотапливаемых помещениях

Совместимость и монтаж

MDL100 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы требует подключения фазы (L) и нулевого провода (N) - оба полюса отключаются одновременно. Не предназначен для установки в цепях постоянного тока. Совместим с любыми автоматическими выключателями, установленными перед ним. Обязательно проверьте соответствие сечения проводов: для 40 А рекомендуются медные провода сечением не менее 6 мм2.

Безопасность и стандарты

УЗО MDL100 соответствует требованиям международного стандарта IEC/EN 61009-1. Сертифицирован для использования в системах TN-S и TN-C-S. Наличие двухполюсного исполнения обеспечивает полное отключение цепи, что снижает риск остаточного потенциала на нулевом проводе. Гарантия производителя - 5 лет.

Преимущества

• Двухполюсное исполнение (1P+N): полностью отключает цепь, исключая опасность на ноле
• Высокая отключающая способность (10 кА): надёжно работает даже при серьёзных авариях
• Устойчивость к импульсным токам: не выходит из строя при грозовых перегрузках
• Компактная форма: занимает всего 2 модуля, экономит место в щите
• Подтверждённая долговечность: гарантия 5 лет от производителя YON MAX

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - нужен параллельный автомат
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса
• Не подходит для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания
• Ток утечки 100 мА - не обеспечивает защиту от поражения при малых токах; для ванных комнат лучше использовать 30 мА

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое микроволновки или кофеварки
• Общая защита этажа в многоквартирном доме - отключает питание при утечке в старой проводке
• Щитовая в торговом центре - обеспечивает безопасность освещения и оборудования
• Коттедж с деревянной конструкцией - минимизирует риск возгорания из-за изношенной изоляции

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов - УЗО не спасёт от короткого замыкания
• После монтажа обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет работу устройства
• Не используйте УЗО MDL100 вместо автомата - он не имеет тепловой или электромагнитной защиты
• При групповой защите нескольких контуров убедитесь, что суммарная утечка не превышает 100 мА
• Для помещений с повышенной влажностью (ванная, бассейн) выбирайте УЗО с током утечки 30 мА и степенью защиты IP44+
• При замене старого УЗО убедитесь, что новый также имеет два полюса - однополюсные модели недопустимы в современных нормах
