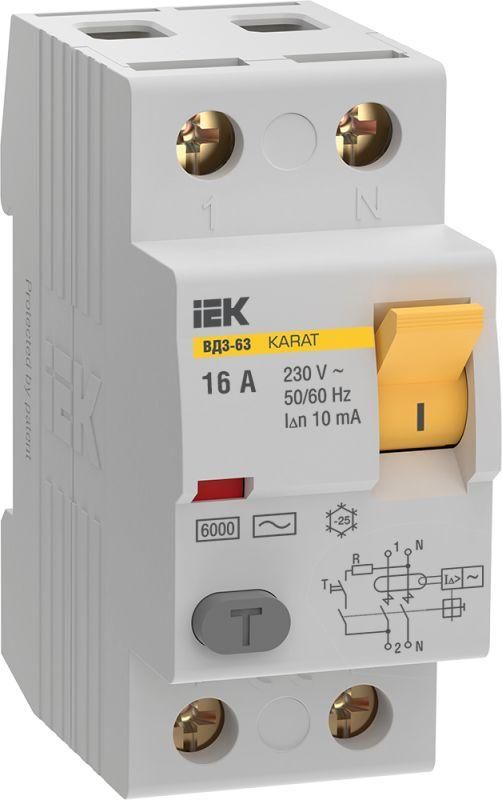

Выключатель дифференциальный (УЗО) ВД3-63 2P 16А 10мА 6кА тип АС KARAT | MDV20-2-016-010 IEK

Выключатель дифференциальный (УЗО) ВД3-63 2P 16А 10мА 6кА тип AC от бренда IEK - устройство для защиты людей от поражения электрическим током при утечке тока в бытовых и промышленных сетях. Отличается надежностью, долговечностью и совместимостью с DIN-рейкой. Артикул mdv20-2-016-010 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 2P 16А 10мА 6кА тип AC защищает человека от поражения током при утечке более 10 миллиампер - например, при повреждении изоляции провода, контакте с корпусом электрооборудования или случайном прикосновении к токоведущим частям. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в однофазных сетях 230 В, часто используется в групповых щитах квартир, офисов, мастерских, на стройплощадках и в помещениях с повышенной опасностью - банях, кухнях, ванных комнатах.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальный ток утечки: 10 мА (0,01 А) - чувствительность к утечкам; сработает при превышении этого значения;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовых сетей);
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Отключающая способность: 6 кА - способность выдерживать кратковременные импульсы КЗ (не предназначено для отключения КЗ самостоятельно);
• Напряжение изоляции: 415 В - гарантирует безопасную работу при колебаниях напряжения;
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Максимальное сечение кабеля: 50 мм2 - позволяет подключить мощные линии;
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочий диапазон температур: от -25C до +45C - подходит для холодных помещений и теплых щитовых;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без потери характеристик;
• Тип: электромеханический - работает без внешнего питания, надежнее электронных аналогов;
• Способ монтажа: на DIN-рейку - стандартный для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 2P 16А 10мА 6кА тип AC устанавливается на DIN-рейку шириной 35 мм в любом распределительном щите. Подключение выполняется через верхние и нижние зажимы - вход снизу, выход сверху (по правилам ПУЭ). Для работы требуется параллельно установленный автоматический выключатель на 16 А или выше, чтобы обеспечить защиту от перегрузки и КЗ. Максимальное сечение кабеля - 50 мм2, что позволяет использовать медные провода до 16–25 мм2 в зависимости от условий прокладки. Не допускается подключение кабелей с жилами меньше 0,5 мм2 - возможен плохой контакт.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1 для выключателей дифференциальных. Электромеханическая конструкция исключает ложные срабатывания при перебоях в питании. Наличие испытательной кнопки позволяет проверять работоспособность без специнструментов. Установка обязательна в соответствии с ПУЭ в местах с риском поражения током - ванные комнаты, кухни, детские помещения, временные объекты.

Преимущества

• Электромеханический принцип действия - работает даже при отсутствии напряжения в сети;
• Высокая точность срабатывания при 10 мА - оптимально для защиты жизни;
• Надежная механическая конструкция серии KARAT - минимум отказов;
• Поддерживает большие сечения кабелей - удобно для силовых линий;
• Долгий срок службы - 15 лет без обслуживания;
• Совместим с любыми щитами, использующими DIN-рейку - универсальное решение.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использование автомата;
• Тип AC - не реагирует на постоянный ток утечки (например, от импульсных БП или светодиодных светильников с помехами);
• IP20 - нельзя устанавливать во влажных или пыльных местах вне щита;
• Не рекомендован для сетей с высоким уровнем электромагнитных помех - возможны ложные срабатывания;
• Не подходит для трехфазных систем - только для однофазных 230 В.

Примеры использования

• Защита розеточных групп в ванной комнате квартиры;
• Групповая защита кухонных розеток и вытяжки;
• Щит на стройплощадке для переносных инструментов;
• Автоматизация освещения в подвале с металлическими трубопроводами;
• Обеспечение безопасности в гараже с использованием сварочного аппарата.

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматическим выключателем того же номинала (16 А) - так обеспечивается комплексная защита;
• Проверяйте работоспособность кнопкой “T” ежемесячно - особенно перед сезонными нагрузками;
• Не устанавливайте несколько УЗО на одну линию - это вызывает селективные сбои;
• При подключении соблюдайте полярность: L и N должны быть правильно подведены - неверное подключение снижает надежность;
• Для старых домов с плохой изоляцией - рассмотрите возможность установки УЗО с током утечки 30 мА вместо 10 мА, чтобы избежать частых ложных срабатываний;
• Артикул mdv20-2-016-010 - единственный в линейке IEK с этими параметрами - не путайте с другими моделями серии KARAT.
