Выключатель дифференциальный (УЗО) УЗО-03 4п 10А 100мА тип AC 6кА | 14239DEK DEKraft APC

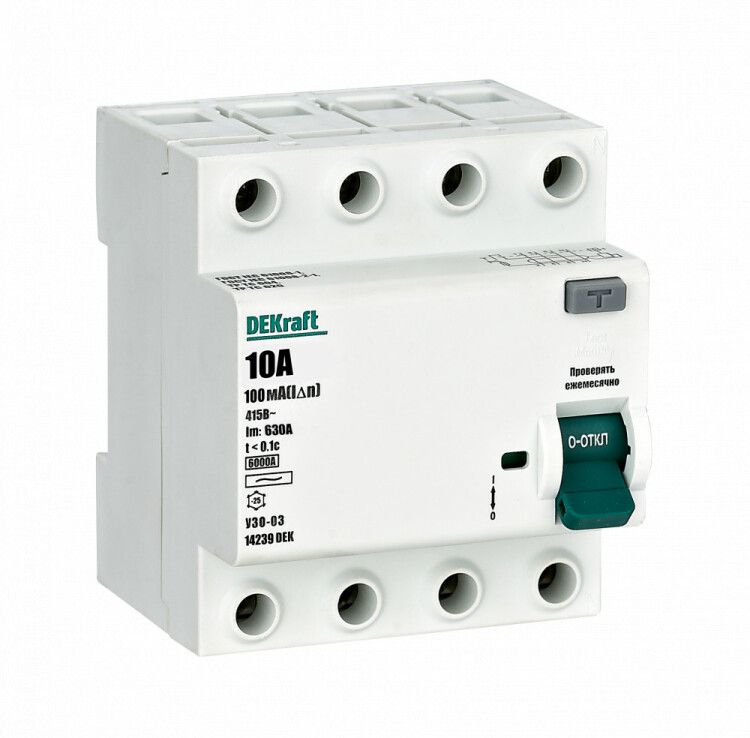

Выключатель дифференциального тока (УЗО) 4-полюсный 10А 100мА тип AC 6кА УЗО-03 от DEKraft предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока в трёхфазных сетях. Это электромеханическое устройство надёжно работает в условиях низких температур и монтируется на DIN-рейку.

Назначение и область применения

УЗО-03 защищает от опасных утечек тока в трёхфазных цепях с заземлением. Подходит для установки в щитах жилых домов, производственных объектах, офисах и других помещениях, где есть группы розеток, насосы, станки, конвейеры и другое оборудование с высокой вероятностью повреждения изоляции. Особенно эффективен там, где требуется одновременная коммутация всех фаз и нуля - например, при питании оборудования через четырёхпроводную систему TN-S или TT.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может проводить без перегрева и срабатывания;
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при суммарной утечке более 100 миллиампер;
• Тип AC - реагирует только на переменный ток утечки, что соответствует большинству бытовых и промышленных нагрузок;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380–400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 А;
• Электромеханическая конструкция - не требует внешнего питания, работает даже при отсутствии напряжения в сети;
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает стандартное место на DIN-рейке;
• Глубина монтажа: 75,5 мм - важно учитывать при проектировании глубины щита;
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды;
• Рабочая частота: 50/60 Гц - совместим с сетями России и Европы;
• Изоляционное напряжение: 500 В - обеспечивает безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения необходимо соблюдать полярность: входные клеммы обозначены L1, L2, L3, N, выходные - соответственно T1, T2, T3, T. Ноль обязательно подключается через устройство - иначе защита не будет работать. Монтаж возможен в любую сторону, но рекомендуется располагать устройство так, чтобы клеммы были легко доступны для проверки. Учитывайте глубину 75,5 мм - не все корпуса щитов подходят для этого устройства. Совместим со всеми автоматическими выключателями, работающими на 10 А и выше, в том числе от DEKraft и SE.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность устройств защитного отключения. Электромеханическая схема исключает риск отказа при отключении нулевого провода, что делает его безопаснее в сравнении с электронными аналогами. Применение в соответствии с ПУЭ и нормами безопасности снижает риск травматизма и возгорания.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, надёжна при аварийных ситуациях;
• Устойчивость к низким температурам - можно использовать в неотапливаемых помещениях, на улице внутри щитов;
• Чёткая визуальная индикация состояния - рычаг показывает положение “вкл” / “выкл”, а также факт срабатывания;
• Совместимость с широким спектром автоматических выключателей - легко интегрируется в существующие щитовые решения;
• Фиксированная защита по 100 мА - оптимальный баланс между безопасностью и минимизацией ложных срабатываний.

Ограничения применения

• Не подходит для защиты от постоянных утечек тока (тип DC) - например, от солнечных инверторов или светодиодных драйверов;
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, подвалах без герметичных корпусов);
• Не предназначено для работы с токами выше 10 А - при превышении возможен перегрев и выход из строя;
• Только для сетей с заземлением - в системах IT или без PEN-провода защита неэффективна;
• Не является противопожарным устройством класса 300 мА - для защиты от пожара от утечек следует применять УЗО с 300 мА, а этот - для защиты жизни.

Примеры использования

• Защита трёхфазного станка с розетками для инструментов в механическом цеху;
• Щитовая группа на этаже многоквартирного дома, где установлены водонагреватели, стиральные машины и освещение;
• Подключение насосной станции с трёхфазным двигателем и розетками для обслуживания;
• Объединённая защита нескольких однофазных групп через один 4-полюсный УЗО в распределительном щите.

Практические советы

• Перед первым запуском всегда нажимайте кнопку “T” - она проверяет исправность механизма;
• Не используйте УЗО-03 как обычный рубильник - он не рассчитан на частые включения/выключения под нагрузкой;
• При установке в щит с несколькими УЗО - следите, чтобы нулевые провода каждой группы не смешивались;
• Для увеличения срока службы избегайте установки рядом с источниками тепла (например, автоматами с большой нагрузкой);
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в пыльных средах, несмотря на IP20.
