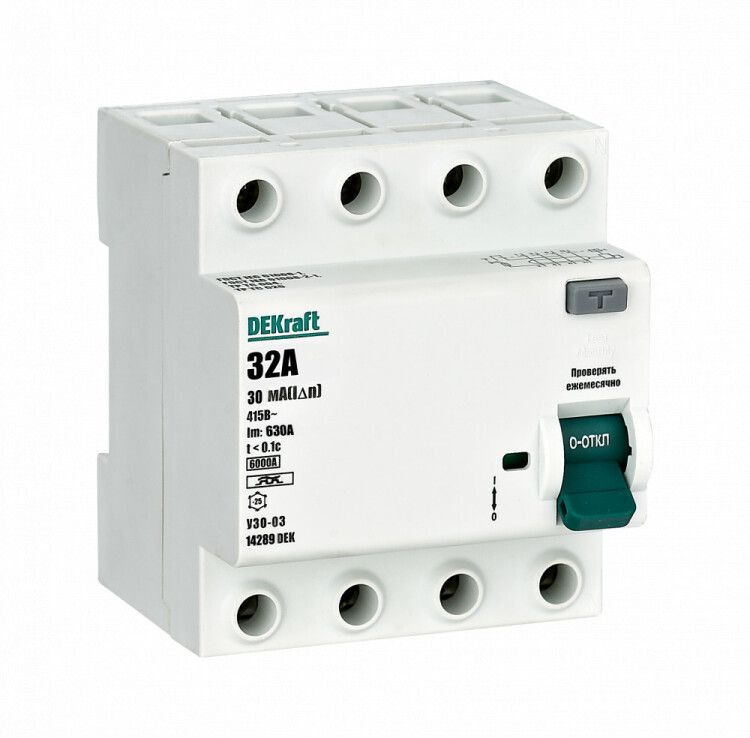

Выключатель дифференциальный (УЗО) УЗО-03 4п 32А 30мА тип A 6кА | 14289DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4-полюсный 32А 30мА тип A 6кА от бренда DEKraft - это электромеханическое устройство для защиты людей от удара током и предотвращения пожаров из-за утечек тока в трёхфазных сетях. Артикул 14289dek соответствует серии УЗО-03 DEKraft и рассчитан на надёжную работу в промышленных и коммерческих объектах.

Назначение и область применения

Этот выключатель дифференциального тока защищает от поражения электрическим током при контакте с повреждённой изоляцией или случайном прикосновении к токоведущим частям. Он реагирует на утечки тока величиной 30 мА - уровень, безопасный для жизни человека. Также предотвращает возгорание проводки из-за длительных малых утечек, которые не вызывают срабатывания обычных автоматических выключателей. Подходит для установки в щитах трёхфазных систем: производственные цеха, офисные здания, торговые комплексы, котельные, насосные станции.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В переменного тока
• Номинальный ток: 32 А - допустимый постоянный ток через устройство без перегрева
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты людей
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от частотных преобразователей, светодиодных драйверов, компьютеров)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Устойчивость к импульсным токам: 6 кА - выдерживает кратковременные скачки тока, характерные для запуска двигателей
• Ширина по модулю: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм)
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Тип устройства: электромеханический - работает без внешнего питания, надёжнее при аварийных ситуациях

Совместимость и монтаж

Выключатель дифференциального тока 14289dek монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения необходимо соблюдать полярность: входные и выходные клеммы помечены. Нулевой провод (N) обязательно проходит через устройство - его нельзя подключить параллельно или обойти. Все четыре полюса должны быть подключены: L1, L2, L3, N. Присоединение проводов - винтовые зажимы, рекомендованное сечение жил - 0,5–25 мм2. Устройство совместимо с любыми автоматическими выключателями, установленными выше или ниже по рейке. Не требует специальных адаптеров или переходников.

Безопасность и стандарты

Выключатель дифференциального тока DEKraft соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети - важное преимущество при авариях. Устройство сертифицировано для использования в условиях, где возможны колебания напряжения и высокая нагрузка на сеть.

Преимущества

• Работает без внешнего питания - надёжнее в случае обесточивания
• Тип A - подходит для современных нагрузок с импульсными токами (ИБП, инверторы, LED-освещение)
• Высокая отключающая способность (6 кА) - подходит для мест с большой мощностью КЗ
• Устойчивость к импульсам - не ложно срабатывает при пуске оборудования
• Поддерживает низкие температуры - можно использовать в неотапливаемых помещениях

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - требуется обязательная установка автомата перед этим УЗО
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (без корпуса щита)
• Не подходит для однофазных сетей с двумя полюсами - требует четырёхпроводной системы
• Не защищает от перенапряжений - нужен дополнительный защитный аппарат (грозоразрядник, ОПС)
• Не следует применять вместо дифавтомата - если нужны функции и УЗО, и автомата, выбирайте другой тип устройства

Примеры использования

• Защита группы розеток в цеху с частотными преобразователями на станках
• Щитовая на этаже офисного здания - защита освещения, серверов, кондиционеров
• Вводной УЗО в распределительном щите котельной с насосами и автоматикой
• Линия питания холодильного оборудования с инверторными компрессорами

Практические советы

• Перед первым включением проверьте кнопку «Т» - она должна отключать устройство при нажатии
• Обязательно используйте отдельный автомат на 32 А перед этим УЗО - он будет защищать от перегрузки
• При подключении нуля следите, чтобы он не был соединён с заземлением после УЗО - это вызовет ложные срабатывания
• Проверяйте целостность изоляции проводов перед установкой - старая проводка с утечками может вызывать постоянное срабатывание
• Для многоквартирных домов или крупных объектов лучше устанавливать этот УЗО на вводе, а не на группах - так снижается риск массового отключения
