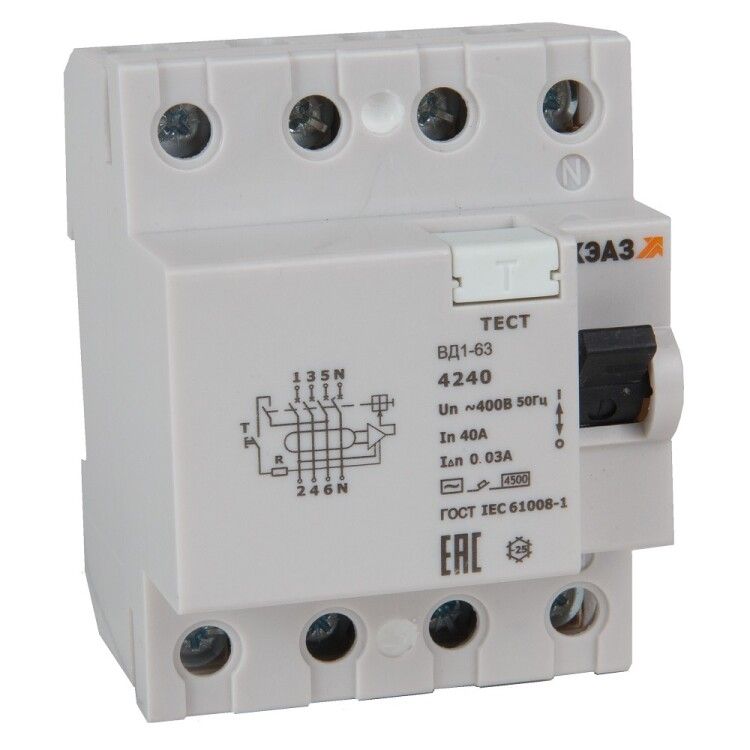

Выключатель дифференциального тока (УЗО) 4-полюсный 25А 10мА ВД1-63-4125-АС-УХЛ4 электронное - это надёжное устройство для защиты людей и оборудования от поражения электрическим током при утечках в четырёхпроводных сетях 400 В. Произведённое КЭАЗ, изделие из серии бюджетного модуля предназначено для установки в распределительных щитах промышленных объектов и коммерческих зданий.

Назначение и область применения

УЗО 4-полюсный 25А 10мА ВД1-63-4125-АС-УХЛ4 защищает от поражения током при утечках в трёхфазных цепях с нулевым проводником. Подходит для питания оборудования с заземлением: станков, насосов, систем вентиляции, конвейеров, освещения и других нагрузок в помещениях с повышенной опасностью. Устройство реагирует на переменный ток утечки, поэтому не применяется в цепях постоянного тока или с высокой долей пульсирующего DC.

Технические характеристики

• Номинальный ток: 25 А - допустимый длительный ток через устройство без перегрева
• Номинальный ток утечки: 10 мА - чувствительность срабатывания; обеспечивает защиту человека
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Количество полюсов: 4 - отключает все фазы и ноль одновременно
• Номинальное напряжение изоляции: 400 В - гарантирует безопасную работу при максимальном напряжении сети
• Импульсная стойкость: 4 кА - выдерживает кратковременные скачки напряжения (например, от молнии)
• Номинальное импульсное напряжение: 4 кВ - уровень испытательного напряжения для проверки изоляции
• Сечение провода: 2,5–35 мм2 - позволяет подключить медные жилы любого стандарта
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Ширина: 4 модуля - занимает 72 мм в DIN-коробке
• Глубина монтажа: 74,3 мм - требует достаточного места внутри щита
• Рабочий диапазон температур: –25…+55 C - подходит для неотапливаемых помещений
• Частота: 50 Гц - рассчитано на стандартную сеть России и стран СНГ
• Степень загрязнения: 3 - предназначен для условий с умеренным количеством пыли и проводящего мусора

Совместимость и монтаж

УЗО ВД1-63-4125-АС-УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для правильного подключения требуется свободное место в щите глубиной не менее 75 мм. Все четыре полюса должны быть подключены: три фазы (L1, L2, L3) и ноль (N). Ноль обязательно проходит через устройство - его отключение необходимо для корректной работы дифференциальной защиты. Не используйте схемы с раздельным N после УЗО. Подключение выполняйте согласно схеме на корпусе устройства. Максимальное сечение провода - 35 мм2, минимальное - 2,5 мм2. Превышение этих значений снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Изделие сертифицировано для эксплуатации в условиях класса загрязнения 3 и категории UХЛ4 - то есть при низких температурах и повышенной влажности. Отсутствие номинальной отключающей способности (0 кА) означает, что УЗО не защищает от коротких замыканий - для этого необходим совмещённый аппарат (дифавтомат) или отдельный автоматический выключатель.

Преимущества

• Электронная схема срабатывания - быстрое и точное определение утечки даже при малых значениях
• Фиксация положения рычага - видно состояние включения/выключения
• Компактная форма - экономит место в щите благодаря 4-модульной конструкции
• Цена ниже аналогов - выгодное решение для массового внедрения
• Подтверждённая надёжность производства КЭАЗ - завод с более чем 70-летним опытом

Ограничения применения

• Не защищает от коротких замыканий - обязательна установка автомата перед УЗО
• Не реагирует на постоянный ток утечки - нельзя применять в цепях с выпрямителями, светодиодными драйверами или ИБП без предварительной проверки типа тока
• IP20 - не подходит для открытых площадок, улиц, сырых помещений без дополнительной защиты
• Нельзя использовать в сетях с частотой выше 50 Гц
• Не рекомендовано для цепей с высокими помехами (частотные преобразователи, мощные инверторы) без фильтров

Примеры использования

• Защита трёхфазного станка с ЧПУ в механическом цеху
• Щитовая группа для системы вентиляции в офисном здании
• Распределительный щит торгового центра с группой розеток
• Автоматизация холодильного оборудования на складе
• Обеспечение безопасности в мастерских с металлообработкой

Практические советы

• Проверьте тип тока утечки на оборудовании - если используется инвертор или LED-освещение, возможно потребуется УЗО типа A или B
• При установке в щит с несколькими УЗО соблюдайте принцип селективности: верхний УЗО должен иметь большую задержку или больший ток утечки
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложные срабатывания
• Для долгой службы избегайте установки рядом с источниками тепла (автоматы, контакторы)
• При использовании в холодных помещениях (ниже –15 C) убедитесь, что устройство адаптировано к условиям - УХЛ4 позволяет это
