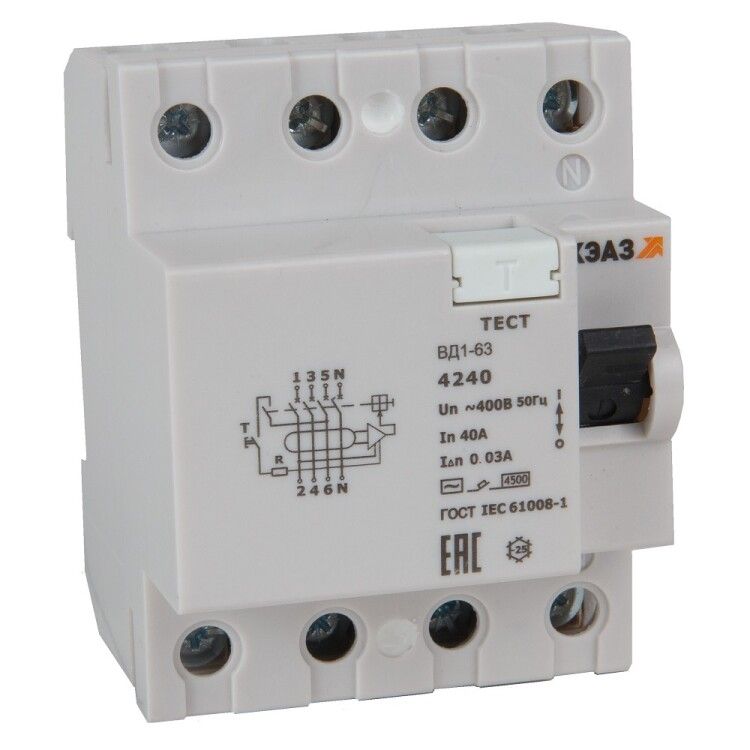

Выключатель дифференциального тока (УЗО) ВД1-63-4350-АС-УХЛ4 от КЭАЗ - четырёхполюсное устройство для защиты людей и оборудования от поражения электрическим током при утечках до 100 мА. Подходит для установки в распределительных щитах промышленных объектов и коммерческих зданий.

Назначение и область применения

Выключатель дифференциального тока ВД1-63-4350-АС-УХЛ4 предназначен для быстрого отключения цепи при возникновении опасной утечки тока - более 100 мА. Он защищает от поражения электрическим током при контакте с повреждёнными изоляцией проводами или оборудованием. Устройство применяется в сетях переменного тока 400 В, особенно там, где есть риск утечек через землю: на производстве, в котельных, на складах, в помещениях с высокой влажностью и в системах питания трёхфазных потребителей.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до этого значения без перегрева
• Номинальный ток утечки: 100 мА - чувствительность к утечкам, при которой происходит отключение
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальное напряжение изоляции: 400 В - обеспечивает безопасную изоляцию между контактами
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Устойчивость к импульсному току: 4 кА - сохраняет работоспособность после ударов тока (например, от молнии)
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытых щитов
• Сечение провода: 2,5–35 мм2 - совместим с большинством силовых кабелей
• Ширина: 4 модуля - занимает 72 мм по стандарту DIN
• Глубина монтажа: 74,3 мм - требуется свободное пространство в щите
• Рабочий диапазон температур: –25…+55 C - подходит для холодных и жарких помещений
• Степень загрязнения 3 - допускает наличие проводящей пыли и временных загрязнений
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Номинальная отключающая способность: 0 кА - не является автоматическим выключателем, не защищает от КЗ! Только от утечек!

Совместимость и монтаж

Выключатель дифференциального тока ВД1-63-4350-АС-УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для правильной установки необходимо:

• Использовать только подходящую DIN-рейку (стандарт EN 60715)
• Обеспечить минимальную глубину щита - 75 мм
• Подключать провода сечением от 2,5 до 35 мм2 - затягивать клеммы моментом 1,5 Нм
• Не использовать в качестве замены автоматического выключателя - он не отключает при коротком замыкании
• Подключать ноль через устройство - в противном случае УЗО будет некорректно работать

Безопасность и стандарты

Выключатель дифференциального тока ВД1-63-4350-АС-УХЛ4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяется в соответствии с ПУЭ для защиты групповых линий. Устройство имеет класс исполнения УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры, но не для открытого монтажа вне щита.

Преимущества

• Электронная схема - быстрая реакция на утечку, надёжнее механических аналогов
• Чёткая маркировка - легко определить тип и параметры устройства
• Совместимость со стандартным монтажом - не требует специальных креплений
• Цена ниже аналогичных решений от зарубежных производителей
• Работает при низких температурах - подходит для неотапливаемых помещений

Ограничения применения

• Не защищает от короткого замыкания - обязательно нужен автоматический выключатель перед этим УЗО
• Реагирует только на переменный ток утечки (AC) - не сработает при постоянной утечке (DC)
• IP20 - нельзя устанавливать во влажных местах без корпуса или в открытом виде
• Не рекомендован для защиты одного человека (для этого нужны 30 мА); 100 мА - уровень для защиты оборудования
• Не подходит для IT-сетей с изолированной нейтралью

Примеры использования

• Защита трёхфазного станка с металлическим корпусом на заводе
• Щитовая группа для насосов в канализационной станции
• Распределительный щит торгового центра с мощными осветительными и HVAC-системами
• Котельная с автономным питанием от трёхфазной сети

Практические советы

• Выбирая УЗО, проверьте, что перед ним установлен автомат на 50 А или выше - иначе при КЗ произойдёт выход из строя
• При монтаже в щитах с несколькими УЗО используйте селективные пары (если возможно) - чтобы не отключались все группы при одной утечке
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - даже если устройство кажется «рабочим»
• Не устанавливайте этот УЗО в домашних квартирах для защиты розеток - лучше взять 30 мА
• При использовании в холодных помещениях - следите, чтобы конденсат не попадал на клеммы
