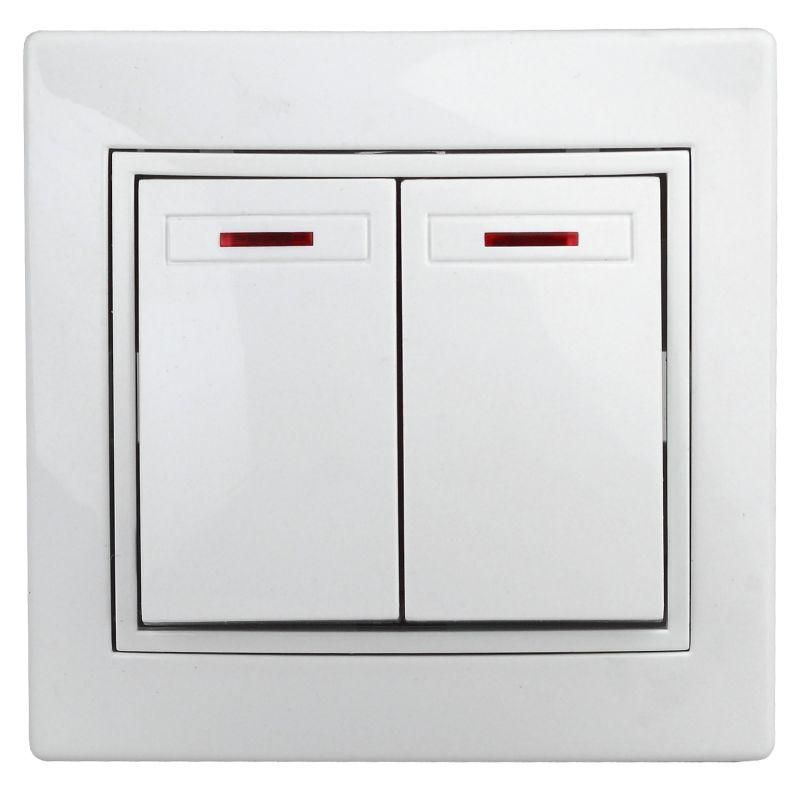

Выключатель двухклавишный, в рамку (скрытого монтажа) с подсветкой белый 10А 250В винтовые зажимы Intro Plano 1Э-105-01 - Б0038826 ЭРА

Выключатель двойной с подсветкой ЭРА Intro 1Э-105-01 - устройство для коммутирования двух групп освещения с индикацией положения в темноте. Подходит для скрытой установки в распределительных коробках, особенно там, где важно видеть местоположение выключателя ночью.

Назначение и область применения

Выключатель двойной с подсветкой ЭРА Intro 1Э-105-01 предназначен для включения и отключения двух независимых световых цепей - например, основного и дополнительного освещения в комнате, коридоре или на лестнице. Светодиодная подсветка позволяет легко найти выключатель в темноте, что удобно в жилых помещениях, больницах, отелях и других объектах с постоянным движением людей. Устройство устанавливается в штробу или монтажную коробку, не требует внешней декоративной рамки - используется как базовый элемент в системах с последующим монтажом лицевой панели другого дизайна.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с бытовыми сетями 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (например, две группы светодиодных ламп или люминесцентных светильников)
• Количество клавиш: 2 - управляет двумя отдельными цепями
• Индикация: светодиодная подсветка - горит при отключенном состоянии, показывает расположение выключателя
• Способ монтажа: скрытая установка - монтируется в стену, внутри монтажной коробки
• Способ подключения: винтовой зажим - надежное соединение с медными проводами сечением до 2,5 мм2
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; применяется только во внутренних помещениях
• Материал корпуса: термопласт - устойчив к перегреву, не поддерживает горение
• Отделка: глянцевая белая поверхность - сочетается с большинством интерьеров
• Тип серии: моноблок - конструкция цельная, без возможности замены отдельных частей
• Сигнальный контакт состояния: да - есть возможность подключить индикатор удаленного контроля (например, в системах автоматизации)
• Количество модулей: 0 - не соответствует стандарту DIN, не предназначен для монтажа в щитовые шины

Совместимость и монтаж

Выключатель ЭРА Intro 1Э-105-01 совместим с любыми стандартными монтажными коробками глубиной от 40 мм и диаметром от 68 мм. Крепится винтами через боковые фланцы - не требует специальных инструментов. Для подключения используйте одножильные или многожильные провода с зачищенными концами (до 10 мм длина). Напряжение на сигнальном контакте - 220 В, поэтому при использовании в системах автоматики необходимо применять изолирующие реле. Выключатель не имеет лицевой панели - его можно закрывать любой декоративной рамкой с подходящими отверстиями под клавиши (стандарт 52x52 мм).

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового оборудования. Материалы не содержат галогенов, что снижает риск образования токсичных газов при перегреве. Конструкция выполнена в соответствии с ГОСТ Р 50030.2 и IEC 60669-1. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не допускает использование в ванных комнатах, кухнях с повышенной влажностью или на улице.

Преимущества

• Подсветка работает без дополнительного питания - питается от сети через токоограничивающий резистор при отключенном состоянии
• Надежные винтовые зажимы обеспечивают долгий срок службы без потери контакта
• Термопластовый корпус устойчив к механическим повреждениям и перепадам температур
• Отсутствие лицевой панели позволяет использовать одинаковый механизм в интерфейсах разного стиля
• Сигнальный контакт упрощает интеграцию в системы умного дома

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не монтируется в силовые щиты - отсутствуют крепления для Din-рейки
• Не рекомендован для управления мощными нагревательными приборами (электрокотлы, тепловые завесы) - максимальный ток 10 А
• Не совместим с диммерами и регуляторами яркости - только ON/OFF режим
• Требует наличия монтажной коробки - нельзя установить на открытую поверхность

Примеры использования

• Комната: одна клавиша - основной свет, вторая - ночник или точечные светильники у кровати
• Коридор: включение света в прихожей и в конце коридора
• Лестница: управление освещением первого и второго этажа одним выключателем
• Офис: включение рабочих ламп и подсветки стеллажей
• Система умного дома: сигнал с контактного выхода передается на контроллер для отображения состояния в мобильном приложении

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе ток проходит через подсветку
• Проверьте глубину монтажной коробки: минимально требуется 40 мм, иначе корпус не войдет полностью
• Зажимайте провода плотно, но без перегрузки - перетянутый винт деформирует контакт
• Если планируете использовать декоративную рамку, выбирайте модель с открытыми клавишами 52x52 мм - стандарт для серии Intro
• Не используйте этот выключатель вместо розетки - он не рассчитан на подключение бытовых приборов
• При замене старого выключателя проверьте соответствие сечения проводов - если провода тоньше 0,75 мм2, лучше использовать переходник
