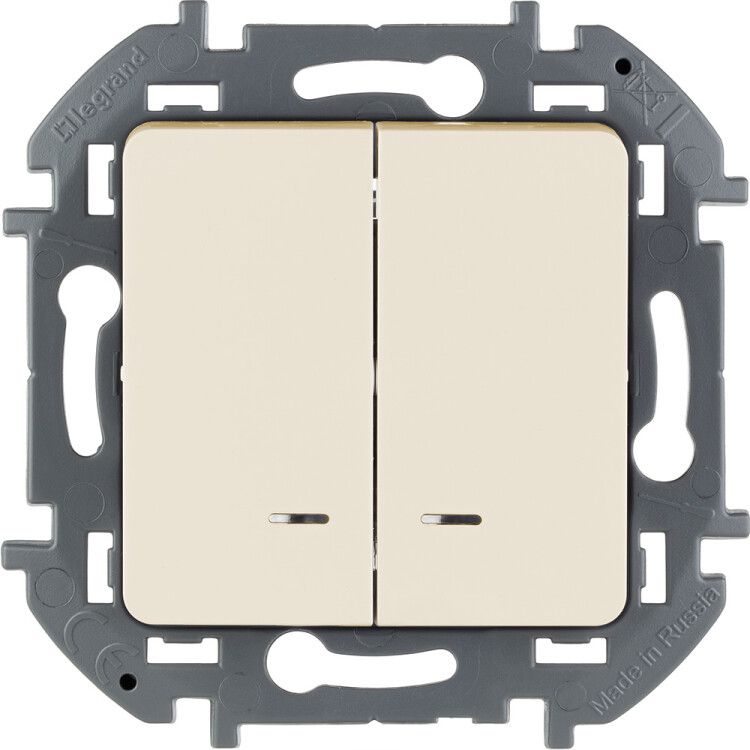

Выключатель двухклавишный с подсветкой/индикацией INSPIRIA 10 AX 250 В~ слоновая кость - 673631 Legrand

Выключатель двухклавишный с подсветкой Legrand 673631 - устройство для управления двумя независимыми нагрузками (например, светом в комнате и вентиляцией) с одного места. Подходит для скрытого монтажа в жилых и общественных зданиях. Цвет «слоновая кость» гармонично сочетается с интерьерами, а встроенная LED-подсветка упрощает поиск переключателя в темноте.

Назначение и область применения

Выключатель Legrand 673631 предназначен для коммутации двух отдельных цепей освещения, вентиляции, нагревательных приборов или другого оборудования до 10 А. Используется в квартирах, офисах, отелях и других помещениях с внутренней проводкой. Подходит для мест, где важно удобное управление несколькими источниками света одновременно - например, в спальне (потолочный свет + ночник) или на кухне (основной свет + подсветка рабочей зоны).

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип монтажа: скрытый (в монтажную коробку)
• Глубина механизма: 20 мм
• Материал клавиш: глянцевый ABS-пластик
• Подсветка: две белые LED-лампы, потребление 0,125 мА каждая
• Цвет: слоновая кость
• Зажимы: безвинтовые, для проводов до 2,5 мм2
• Степень защиты контактов: IP20 (защита от прикосновения)

Совместимость и монтаж

Выключатель Legrand 673631 совместим со стандартными монтажными коробками глубиной от 40 мм. Глубина механизма всего 20 мм позволяет легко разместить его даже в узких коробках, где другие модели не помещаются. Для подключения используются безвинтовые зажимы - достаточно вставить зачищенный провод (до 2,5 мм2) до щелчка. Нет необходимости затягивать винты, что исключает повреждение жил и ускоряет монтаж. Легко устанавливается в многопостовые рамки серии INSPIRIA благодаря специальному профилю суппорта, который автоматически выравнивает положение при сборке.

Безопасность и стандарты

Все токоведущие части закрыты корпусом, предотвращая случайное прикосновение. Корпус и суппорт выполнены из самозатухающего поликарбоната, не поддерживающего горение. Крепёжные лапки скрыты и не имеют острых краёв - это снижает риск травм при установке. Соответствует требованиям безопасности для бытовых электросетей. Применяется в соответствии с нормами ПУЭ и ГОСТ Р 50345.

Особенности конструкции

• Клавиши с линзами усиливают видимость подсветки - сигнал хорошо заметен даже при ярком свете.
• Короткий ход клавиши и мягкий щелчок снижают шум и износ механики.
• LED-лампы можно заменить - доступ к ним осуществляется через снятие клавиш.
• Свободная схема подключения подсветки: лампы работают либо как ночники (подсвечивают выключатель в темноте), либо как индикаторы включения нагрузки - зависит от того, как подсоединён провод.
• Широкие толкатели на клавишах позволяют легко извлекать провода при демонтаже, не используя инструменты.

Преимущества

• Быстрая установка благодаря безвинтовым зажимам - экономия времени при монтаже.
• Низкое энергопотребление подсветки - не влияет на счётчик электроэнергии.
• Устойчивость материала клавиш к выгоранию и загрязнениям - сохраняет внешний вид годами.
• Надёжная фиксация в коробке за счёт широких скрытых лапок - не выпадает при ударе или вибрации.
• Эргономичный дизайн снижает вероятность искрения при включении - увеличивает срок службы контактов.

Ограничения применения

• Не предназначен для управления мощными нагрузками выше 10 А (например, электрокотлы, духовые шкафы).
• Не рекомендован для открытой проводки - только для скрытого монтажа в коробках.
• LED-подсветка работает только при наличии нулевого провода в монтажной коробке; в старых схемах без N может не светить.
• Не подходит для влажных помещений (ванная, бассейн) - степень защиты IP20 недостаточна.

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - прикроватная лампа.
• Кухня: включение света над столешницей и вытяжки одним движением.
• Лестница: подсветка выключателя помогает найти его в темноте, а индикация показывает, включен ли свет на этаже выше.
• Офис: управление светом в рабочей зоне и в зоне отдыха с одного места.

Практические советы

• Перед монтажом проверьте наличие нулевого провода в коробке - без него подсветка не будет работать.
• Используйте провода сечением не более 2,5 мм2 - большие жилы не войдут в зажимы.
• При установке в многопостовой рамке выравнивание происходит автоматически - просто вставьте механизм до упора.
• Чтобы заменить LED-лампу, аккуратно оттяните клавишу вверх - она снимается без инструментов.
• Не применяйте агрессивные моющие средства для протирки клавиш - достаточно влажной тряпочки.
• Если подсветка мерцает после выключения - возможно, проблема в люминесцентном или светодиодном светильнике с малым током утечки; решается установкой шунтирующего резистора.
