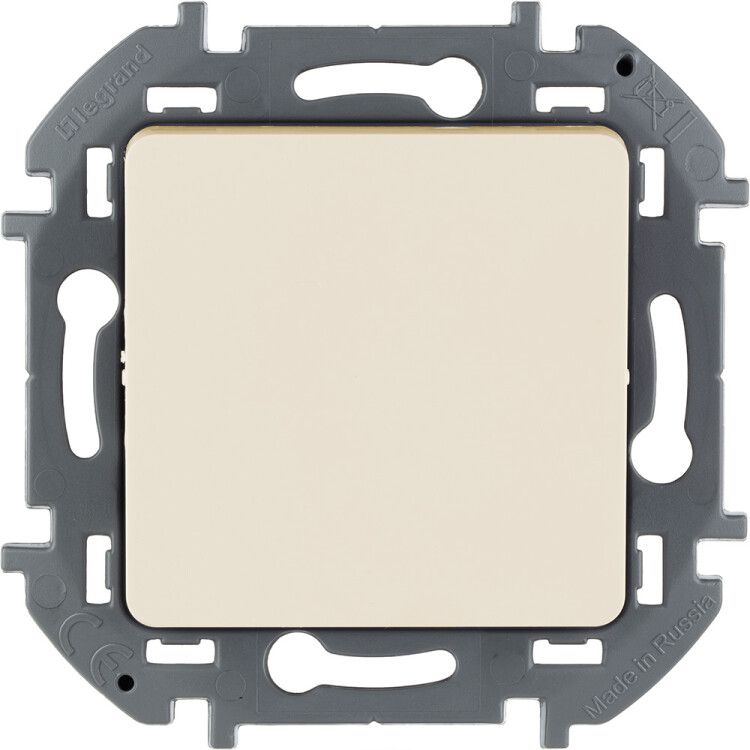

Переключатель без фиксации (кнопка) с Н.О./Н.З. контактом Inspiria 6 A слоновая кость | 673691 Legrand

Переключатель без фиксации Legrand Inspiria с артикулом 673691 - компактный одноклавишный элемент для импульсного управления устройствами в электросетях жилых и общественных зданий. Номинальные 6 А и 250 В позволяют использовать его для управления звонками, реле, светорегуляторами и аналогичной нагрузкой. Классическая отделка «слоновая кость» сочетается с современной конструкцией, подходящей для скрытой установки.

Назначение и область применения

Переключатель Legrand Inspiria предназначен для импульсного включения и отключения цепей - то есть работает при кратковременном нажатии, не фиксируясь в положении. Подходит для управления:

• электрическими звонками;
• реле и контакторами в системах автоматизации;
• светорегуляторами и диммерами;
• устройствами с малой мощностью, где требуется однократный сигнал.

Используется в жилых домах, офисах, школах, больницах - там, где нужна надёжная, бесшумная и безопасная кнопка для редких операций.

Технические характеристики

• Номинальный ток: 6 А - допустимая нагрузка для постоянной работы;
• Номинальное напряжение: 250 В - совместим с однофазными сетями 220–240 В;
• Тип контактов: НО/НЗ - можно выбрать нормально открытый или нормально замкнутый контакт при монтаже;
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; подходит только для внутренней установки;
• Количество клавиш: одна, однополюсная схема;
• Габариты: 75,8 × 75,8 × 34 мм - компактный корпус для стандартных монтажных коробок;
• Минимальная глубина встраивания: 32 мм - требует достаточного объёма в стене;
• Материал: термопласт (АБС) - устойчив к механическим повреждениям и выгоранию;
• Покрытие: глянцевый бежевый («слоновая кость») - легко моется, не желтеет со временем;
• Способ монтажа: скрытый - встраивается в стену через монтажную коробку;
• Крепление: распорные лапки + винты - обеспечивает плотную фиксацию в коробке;
• Комплектация: механизм с декоративной накладкой - всё необходимое для установки в одном комплекте.

Совместимость и монтаж

Переключатель Legrand Inspiria 673691 совместим с большинством стандартных монтажных коробок глубиной от 32 мм. Для правильной установки важно:

• не перегружать контакты - максимальная нагрузка 6 А, не более;
• использовать провода сечением до 2,5 мм2 - соответствует требованиям безвинтовых зажимов;
• не применять в условиях повышенной влажности - IP20 не защищает от брызг и пара;
• при подключении проверить тип контакта (НО/НЗ): он выбирается при сборке схемы, сам переключатель не имеет переключателя режима - провода подключаются к нужным клеммам.

Безвинтовые зажимы позволяют вставить провод до упора - фиксация происходит за счёт давления. Отсоединение удобно выполнять с помощью широких толкателей на корпусе.

Безопасность и стандарты

Все токоведущие части закрыты изоляцией, исключающей доступ к живым частям при установленной накладке. Соответствует требованиям безопасности для бытовых и административных помещений. Применяет материалы, устойчивые к нагреву и возгоранию. Сертифицирован в рамках европейских стандартов IEC/EN 60669-1.

Преимущества

• Короткий ход клавиши - минимальное усилие для срабатывания, мало шума;
• Улучшенная эргономика - снижает риск искрения при управлении LED-нагрузками;
• Безвинтовые зажимы - быстрый монтаж, надёжное соединение без затяжки;
• Глянцевая поверхность - не собирает грязь, легко протирается;
• Компактность - глубина механизма 20 мм позволяет устанавливать даже в тонких коробках;
• Совместимость с сериями Legrand - одинаковый стиль и размеры с другими изделиями Inspiria.

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от воды;
• Не подходит для высокочастотных переключений (более 10 раз в минуту) - возможен износ контактов;
• Не рекомендуется для управления двигателями или нагревательными приборами выше 1,5 кВт - превышение тока вызывает перегрев;
• Требует минимум 32 мм свободной глубины в стене - не подходит для старых коробок меньшей глубины;
• Не является автономным устройством - работает только в составе схемы с внешним питанием и нагрузкой.

Примеры использования

• Кнопка входной двери для электронного звонка в квартире;
• Управление реле освещения в коридоре многоквартирного дома;
• Подключение к светорегулятору для мягкого включения люминесцентных ламп;
• Импульсный запуск системы видеонаблюдения через реле;
• Работа с контроллером умного дома для активации сценариев.

Практические советы

• Перед монтажом определите, какой контакт вам нужен - НО или НЗ - и подключайте провода соответственно. Переключить после установки нельзя.
• Проверьте глубину монтажной коробки: если меньше 32 мм - используйте углублённую или замените её.
• Не используйте этот переключатель как обычный выключатель света - он не рассчитан на длительное замыкание цепи.
• При замене старого устройства - отключите питание, так как зажимы не имеют видимого разъединения.
• Чистите поверхность мягкой тканью - абразивы и спирт могут повредить глянец.
• Если планируете многочисленные нажатия - выбирайте модели с увеличенным ресурсом контактов, этот вариант оптимизирован для редких операций.
