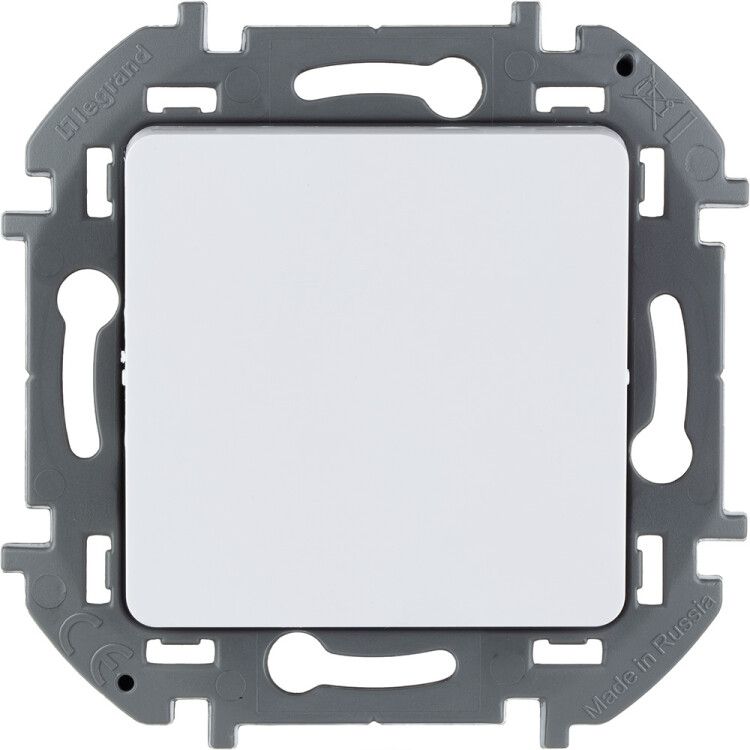

Переключатель без фиксации (кнопка) с Н.О./Н.З. контактом INSPIRIA 6 A 250 В~ белый - 673690 Legrand

Переключатель без фиксации Legrand Inspiria с артикулом 673690 - это одноклавишный механизм для скрытого монтажа, предназначенный для импульсного управления устройствами в слаботочных и силовых цепях до 6 А и 250 В. Благодаря компактной конструкции и глянцевому белому корпусу он легко интегрируется в современные интерьеры.

Назначение и область применения

Переключатель Legrand Inspiria 673690 применяется там, где требуется кратковременное включение или отключение нагрузки без удержания положения. Подходит для управления электрическими звонками, реле, контакторами, светорегуляторами, системами автоматизации и другими устройствами с малой мощностью. Часто используется в жилых домах, офисах, школах и медицинских учреждениях. Не предназначен для постоянного включения нагрузки - работает только в импульсном режиме.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 250 В переменного тока
• Тип контакта: НО (нормально разомкнутый) - контакт замыкается только при нажатии
• Количество полюсов: 1
• Способ монтажа: скрытый, в монтажную коробку
• Габариты: 75,8 × 75,8 × 34 мм
• Минимальная глубина встраивания: 32 мм
• Материал корпуса: термопласт, клавиша - глянцевый ABS-пластик
• Степень защиты IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Цвет: белый, глянцевая отделка

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной от 32 мм. Крепление осуществляется двумя способами: за счет распорных лапок и дополнительно - винтами для повышенной надежности. Присоединение проводов выполняется через безвинтовые зажимы - достаточно вставить провод на глубину 10–12 мм и зафиксировать рычагом. Для отключения - просто потяните за язычок. Переключатель рассчитан на один модуль и не требует дополнительных адаптеров. Совместим с любыми стандартными декоративными рамками Legrand Inspiria.

Безопасность и стандарты

Все токоведущие части полностью закрыты корпусом, что исключает случайное прикосновение к живым элементам. Соответствует требованиям безопасности для внутренней установки в помещениях. Сертифицирован по европейским стандартам IEC/EN 60669-1. Не предназначен для использования во влажных средах, на улице или в местах с высокой запыленностью из-за степени защиты IP20.

Преимущества

• Короткий ход клавиши - легкое управление, минимальный шум при нажатии
• Глянцевый ABS-материал клавиши - устойчив к выгоранию, загрязнениям и механическим повреждениям
• Безвинтовые зажимы - быстрый монтаж, надежное соединение без необходимости периодического подтягивания
• Уменьшенная вероятность искрения - оптимизированная конструкция контактов особенно важна при работе с LED-устройствами
• Широкие толкатели - удобство при демонтаже и замене проводов

Ограничения применения

• Не использовать в условиях повышенной влажности (ванная, бассейн, улица) - IP20 не обеспечивает защиту от воды
• Не применять для нагрузок выше 6 А - риск перегрева и выхода из строя
• Не подходят для частого многократного включения (более 1000 раз в час) - не является промышленным переключателем
• Требуется минимум 32 мм свободной глубины в стеновой коробке - не подходит для старых или слишком мелких монтажных коробок

Примеры использования

• Электронный doorbell - кнопка вызова в квартире
• Импульсное управление реле освещения в коридоре
• Активация контактора системы вентиляции по сигналу с пульта
• Подключение светорегулятора с функцией “вкл./выкл.” без удержания
• Сигнализация в учебных классах или больницах

Практические советы

• При монтаже проверьте глубину коробки - если она меньше 32 мм, используйте углубляющую рамку или выберите другой тип механизма
• Зажимы работают лучше с медными проводами сечением 0,5–2,5 мм2; не затягивайте алюминий - возможен перегрев
• Для работы с LED-светильниками рекомендован именно этот тип переключателя - сниженная искра продлевает срок службы драйверов
• Чистить поверхность можно мягкой тканью с небольшим количеством мыльного раствора - не используйте абразивы и растворители
• Если нужен нормально замкнутый контакт (NC), данный экземпляр не подойдет - модель имеет только NO-контакт
