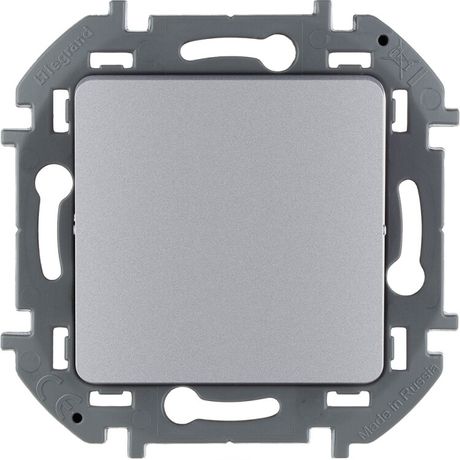

Переключатель без фиксации (кнопка) с Н.О./Н.З. контактом Inspiria 6 A алюминий | 673692 Legrand

Переключатель без фиксации Legrand Inspiria с артикулом 673692 - это одноклавишный кнопочный переключатель с нормально-разомкнутым контактом, предназначенный для импульсного управления устройствами в бытовых и общественных помещениях. Выполнен из термопласта с матовым серым покрытием, рассчитан на работу в сетях до 250 В и током до 6 А.

Назначение и область применения

Переключатель Legrand Inspiria 673692 предназначен для кратковременного замыкания цепи - то есть работает как кнопка, которая возвращается в исходное положение после отпускания. Подходит для управления электрическими звонками, реле, контакторами, светорегуляторами и другими устройствами, требующими импульсного сигнала. Устанавливается в жилых домах, офисах, школах и других общественных зданиях внутри стен, благодаря скрытому способу монтажа.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 250 В переменного тока
• Тип контакта: нормально разомкнутый (NO) - контакт замыкается только при нажатии
• Количество клавиш: одна
• Количество полюсов: один
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Габариты: 75,8 × 75,8 × 34 мм
• Минимальная глубина встраивания: 32 мм
• Количество модулей: 1
• Материал корпуса: термопласт
• Покрытие: матовое, серое
• Цвет: серый (в каталоге указан как «Алюминий» - визуальное оформление, не металлический материал)

Совместимость и монтаж

Переключатель Legrand Inspiria 673692 устанавливается в стандартную круглую или прямоугольную нишу для скрытых выключателей. Для монтажа требуется минимум 32 мм свободной глубины в стене. Крепится двумя способами: за счет распорных элементов и дополнительно - на два самореза. Комплектация включает механизм и декоративную накладку - они совмещаются в единую сборку перед установкой. Совместим со всеми стандартными рамками и крышками серии INSPIRIA. Не подходит для установки во влажных помещениях или на улице из-за низкой степени защиты IP20.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в электроустановках до 250 В. Сертифицировано для работы в системах класса II (двойная изоляция). Напряжение и ток не превышают предельные значения для бытовых нагрузок. Отсутствие защиты от брызг и пыли делает применение вне помещений недопустимым.

Преимущества

• Удобная форма клавиши обеспечивает четкое срабатывание даже при слабом нажатии
• Матовая поверхность снижает блики и хорошо сочетается с интерьерами
• Фирменная система крепления Legrand гарантирует надежную фиксацию в коробке
• Совместимость с широкой линейкой INSPIRIA позволяет легко заменить или дополнить другие устройства в одной серии

Ограничения применения

• Не предназначен для постоянного включения - только импульсное управление
• IP20 не допускает использование в ванных комнатах, на кухне рядом с мойкой, в подвале или на улице
• Не поддерживает нормально-замкнутые контакты - нельзя использовать для сигналов «выкл. по умолчанию»
• Работает только с активными нагрузками до 6 А; не рекомендован для мощных двигателей или нагревателей выше 1,5 кВт

Примеры использования

• Электрический звонок в квартире
• Управление реле освещения через автоматическую систему
• Подключение контактора для запуска вентилятора по команде
• Импульсный вход для светорегулятора или системы «умный дом»

Практические советы

• При монтаже проверьте глубину коробки - минимальные 32 мм должны быть полностью свободны, иначе механизм не войдет
• Обязательно используйте накладку, идущую в комплекте - она обеспечивает герметичность и эстетику
• Не путайте этот переключатель с двухпозиционным выключателем - он не фиксируется в положении «вкл»
• Для подключения используйте провода сечением не менее 1,5 мм2 - этого достаточно для 6 А
• Если нужна защита от влаги - выбирайте другую модель с IP44 или выше
