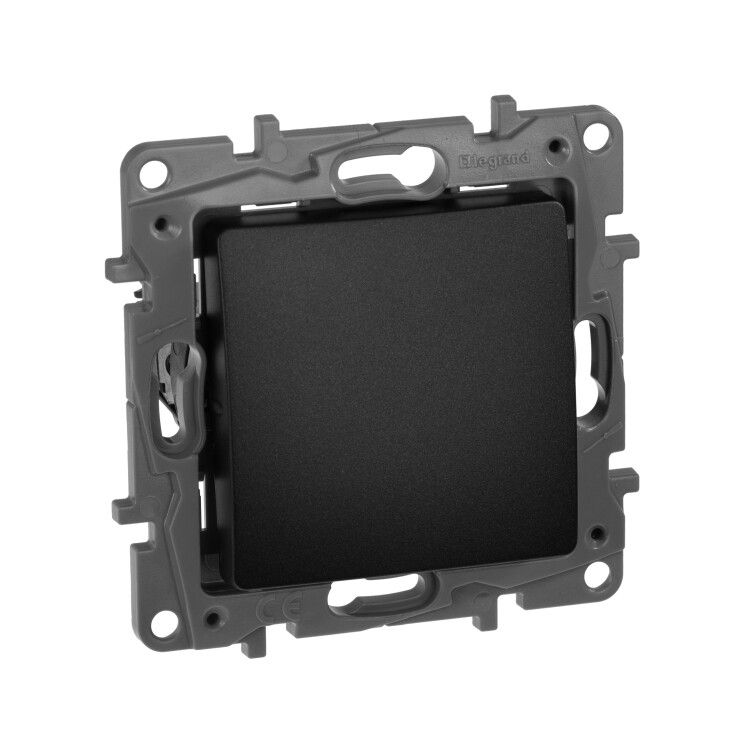

Выключатель 1-клавишный проходной самовозвратный 6А безвинтовое крепление антрацит ETIKA - 672614 Legrand

Кнопка нажимная 1-клавишная нормально открытый/нормально закрытый 6А безвинтовые зажимы антрацит — устройство для управления цепями освещения, автоматики и оборудования с двумя типами контактов в одном корпусе. Модель из серии Etika от Legrand (группа IEK), артикул 672614, предназначена для скрытой установки в штробах или коробках с минимальной глубиной 40 мм.

Назначение и область применения

Кнопка нажимная 1-клавишная нормально открытый/нормально закрытый 6А безвинтовые зажимы антрацит используется для коммутации слаботочных и силовых цепей до 250 В и 6 А. Подходит для управления светом, сигнализацией, пускателями, реле и другим оборудованием, где требуется одновременно задействовать два типа контактов — НО и НЗ. Применяется в жилых, офисных и промышленных объектах при внутренней проводке.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 6 А
• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Количество полюсов: 2
• Способ включения: клавиша-качалка, самовозврат
• Степень защиты IP20: защита от доступа пальцами, но не от воды и пыли
• Габариты: 75,8 × 75,8 × 35 мм
• Минимальная глубина встраивания: 40 мм
• Количество модулей: 2
• Материал корпуса: пластик, безгалогенный
• Поверхность: глянцевая, лакированная, цвет — серый (антрацит)
• Гарантия: 24 месяца

Совместимость и монтаж

Кнопка нажимная 1-клавишная нормально открытый/нормально закрытый 6А безвинтовые зажимы антрацит устанавливается в стандартную круглую или прямоугольную монтажную коробку с глубиной не менее 40 мм. Крепление осуществляется за счет распорных лапок и двух винтов — обеспечивает надежную фиксацию даже в бетонных или кирпичных стенах. Безвинтовые зажимы позволяют быстро и безопасно подключить провода сечением до 2,5 мм² без инструментов. Совместима с рамками серии Etika и другими изделиями стандарта 75×75 мм.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и легкопромышленного использования. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Глянцевая лакированная поверхность предотвращает накопление пыли и легко моется. IP20 не допускает использование во влажных помещениях, на улице или в местах с риском попадания жидкости.

Преимущества

• Два типа контактов (НО+НЗ) в одной кнопке — экономия места и упрощение схемы
• Безвинтовые зажимы — быстрое подключение без риска повредить провод
• Фиксация винтами и распорными лапками — устойчивость к вибрациям
• Глянцевая отделка — эстетика и простота ухода
• Совместимость с системой Etika — возможность сочетания с розетками, выключателями и рамками одного семейства

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или в производственных зонах с брызгами — IP20 недостаточно
• Максимальный ток 6 А — нельзя использовать для мощных нагревателей, двигателей свыше 1,5 кВт
• Требуется минимум 40 мм глубины в стене — не подходит для тонких перегородок или старых штроб
• Не совместим с системами, требующими многоклавишных или проходных кнопок

Примеры использования

• Управление светом в комнате через НО контакт и сигнал тревоги через НЗ контакт
• Подключение к пускателю двигателя: одна часть кнопки запускает, вторая — останавливает
• Автоматизация системы вентиляции: кнопка активирует вентилятор и одновременно включает индикатор состояния
• Пульт управления в мастерской — управление станком и освещением одним элементом

Практические советы

• При монтаже проверьте глубину коробки — меньше 40 мм вызовет деформацию механизма
• Используйте провода сечением 0,75–2,5 мм²; более толстые не войдут в зажим
• Не затягивайте винты слишком сильно — можно повредить пластиковую основу
• При использовании в схемах с катушками реле или магнитных пускателей добавьте дроссель или RC-цепь для гашения помех
• Кнопка нажимная 1-клавишная нормально открытый/нормально закрытый 6А безвинтовые зажимы антрацит — идеальный выбор, когда нужна компактная и надежная комбинация НО+НЗ в рамках серии Etika
