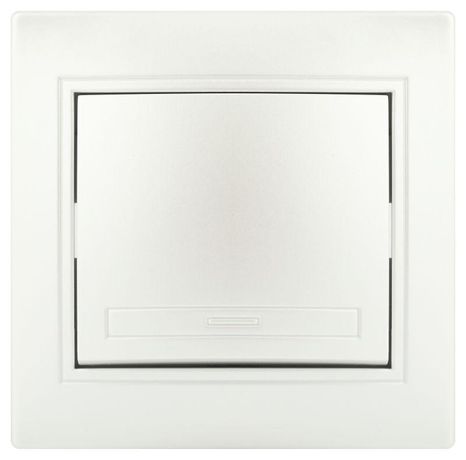

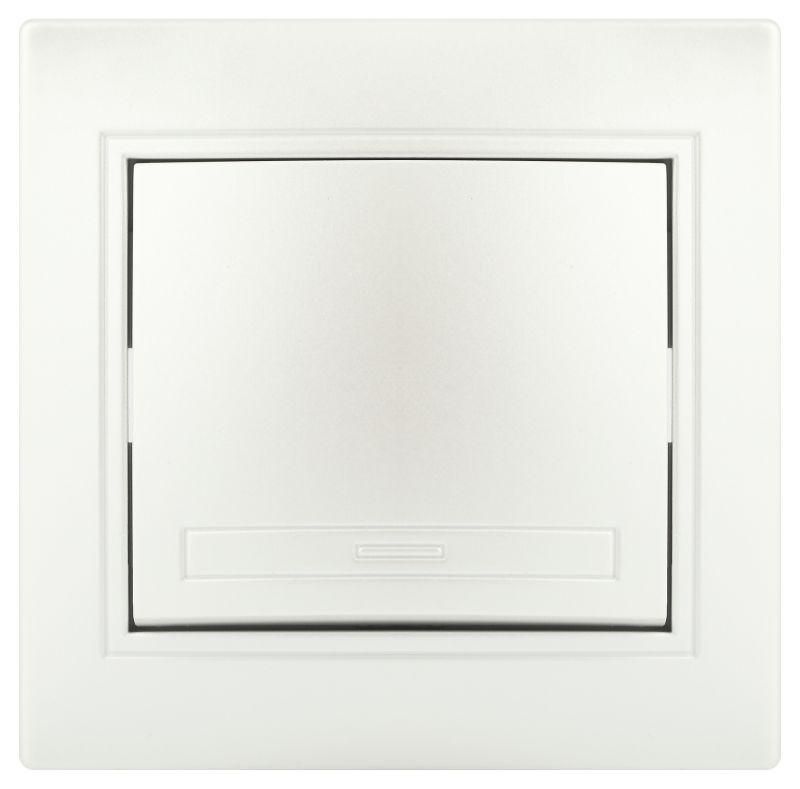

Выключатель одноклавишный, в рамку (скрытого монтажа) перламутр 10А 250В Intro Plano 1-101-06 - Б0053726 ЭРА

Выключатель одноклавишный 10А 250В IP20 СУ перламутр серия Plano 1-101-06 - это устройство для управления светом в помещениях с внутренней проводкой. Бренд Intro и артикул 1-101-06 указывают на принадлежность к серии Plano, где акцент сделан на простоте монтажа, надёжности контактов и эстетичном дизайне. Подходит для жилых и офисных помещений, где требуется классическое решение без подсветки.

Назначение и область применения

Выключатель одноклавишный 1-101-06 предназначен для коммутации осветительных нагрузок до 10 А и напряжением до 250 В. Применяется в системах внутренней электропроводки - в квартирах, домах, офисах, административных зданиях. Подходит для управления одной группой светильников, например, люстрой, бра или точечными светильниками в коридоре или спальне. Не используется для мощного оборудования - таких как нагреватели, насосы или двигатели.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо подключение к бытовым сетям 220–240 В
• Номинальный ток: 10 А - максимальная нагрузка до 2,2 кВт при 220 В
• Количество клавиш: одна - управляет одним цепью
• Степень защиты: IP20 - защищает от прикосновения пальцами и крупным мусором, но не от воды и пыли
• Способ монтажа: скрытая установка - монтируется в подрозетник
• Схема подключения: 1-полюсный - размыкает один фазный провод
• Способ подключения: винтовые зажимы - надёжное соединение с медными проводами
• Материал корпуса: негорючий термопласт - самозатухающий пластик, соответствует требованиям пожарной безопасности
• Цвет: перламутр - глянцевая отделка, сочетается с декором интерьера
• Габариты: 82×40×80 мм - совместим с типовыми подрозетниками
• Без галогенов - экологически безопасный материал
• Без подсветки - не имеет индикации положения

Совместимость и монтаж

Выключатель 1-101-06 устанавливается в стандартный подрозетник диаметром 68 мм. Механизм крепится как на монтажные лапки, так и через винты - это даёт возможность использовать его даже в старых или деформированных подрозетниках. Клеммы расположены вертикально - это упрощает прокладку проводов и снижает риск перегиба. Каждая клемма имеет два отверстия - позволяет выполнять последовательное подключение нескольких выключателей в одну цепь (шлейфом). Для установки нескольких устройств в один блок используйте рамки серии Plano: 1-502-xx (двухпозиционная), 1-503-xx (трёхпозиционная), 1-504-xx (четырёхпозиционная). Цветовые коды рамок совпадают с основным изделием - перламутр соответствует коду 11.

Безопасность и стандарты

Изделие изготовлено из самозатухающего материала, что соответствует нормам пожарной безопасности. Отсутствие галогенов в составе исключает выделение токсичных веществ при перегреве. Степень защиты IP20 гарантирует безопасную работу в сухих помещениях, но не предназначено для ванных комнат, кухонь или на улице. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1 для бытовых выключателей.

Преимущества

• Удобные винтовые клеммы с двумя входами - можно делать шлейфовое подключение без перемычек
• Жёсткая конструкция механизма - минимизирует люфт клавиши при длительной эксплуатации
• Глянцевая перламутровая поверхность - легко моется, не царапается, хорошо сочетается с современным интерьером
• Совместимость с широкой линейкой рамок Plano - позволяет собирать блоки из нескольких выключателей и розеток
• Надёжное крепление на лапках и винтах - подходит для любых условий монтажа

Ограничения применения

• Не применяется во влажных помещениях - IP20 не защищает от брызг и пара
• Не рекомендован для нагрузок выше 10 А - нельзя подключать духовые шкафы, электрокотлы, мощные обогреватели
• Отсутствует подсветка - невозможно определить положение выключателя в темноте
• Только скрытая установка - не подходит для открытой проводки
• Не совместим с диммерами, таймерами или автоматическими системами - только механическое включение/выключение

Примеры использования

• Управление потолочным светильником в спальне
• Коммутация группы точечных светильников в коридоре
• Часть блока из трёх выключателей в прихожей (с использованием рамки 1-503-11)
• Замена старого выключателя в квартире с сохранением существующей проводки

Практические советы

• При подключении используйте провода сечением 1,5–2,5 мм2 - оптимально для нагрузки 10 А
• Не затягивайте винты слишком сильно - это повредит изоляцию провода
• Для шлейфового подключения подключите фазу в первое отверстие клеммы, второе - к следующему выключателю
• Выбирайте рамки того же цвета - перламутр (код 11) лучше всего сочетается с другими элементами серии Plano
• Проверьте глубину подрозетника перед монтажом - габариты механизма 80 мм требуют достаточного пространства
• Если нужна подсветка - выберите другую модель серии, например, с индексом “L”
