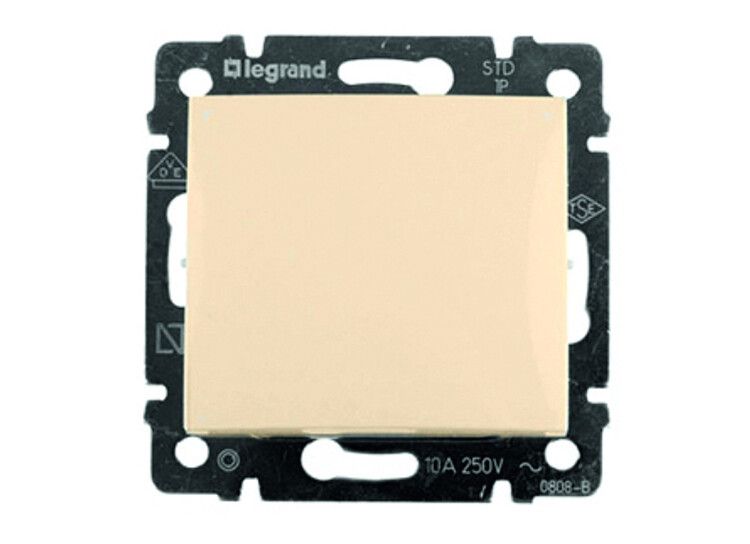

Выключатель 1-клавишный 10А безвинтовое крепление слоновая кость VALENA - 774301 Legrand

Выключатель одноклавишный Legrand Valena 774301 - надёжный коммутирующий аппарат для управления освещением в жилых и офисных помещениях. Устройство выполнено в бежевом цвете «слоновая кость», соответствует требованиям безопасности и предназначено для скрытой установки в стеновые коробки. Номинальный ток 10 А и напряжение до 250 В позволяют применять его для стандартных нагрузок - люстр, точечного освещения, настольных ламп.

Назначение и область применения

Выключатель одноклавишный Legrand Valena 774301 предназначен для ручного включения и отключения электрической цепи одного потребителя - чаще всего осветительного прибора. Подходит для установки в квартирах, домах, офисах, школах и других зданиях с постоянным пребыванием людей. Используется в системах управления светом, где требуется простое и надёжное управление из одного места. Например, для включения света в спальне, коридоре или туалете.

Технические характеристики

• Номинальный ток: 10 А - способен работать с нагрузкой до 2,2 кВт при 220 В (например, 20 лампочек по 100 Вт каждая);
• Номинальное напряжение: 220–250 В - рассчитан на бытовые сети переменного тока;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли - применяется только внутри помещений;
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные провода с таким сечением, что достаточно для большинства осветительных цепей;
• Габариты: 71×71×37 мм - стандартный размер для встраиваемых механизмов;
• Материал корпуса: пластик - не горючий, устойчив к механическим воздействиям;
• Цвет: бежевый («слоновая кость») - нейтральная отделка, легко сочетается с любыми декорами;
• Отделка поверхности: глянцевая - удобна для протирания, не царапается при обычном использовании;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 80%, подходит для большинства регионов РФ;
• Схема подключения: 1-полюсный - разрывает только фазный провод, ноль и земля проходят мимо;
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Монтажная плата: да - внутренний механизм имеет контактную плату для надёжного соединения проводов;
• Нормативные документы: IEC 60669-1, ТР ТС 004/2011 - соответствие международным и евразийским стандартам безопасности.

Совместимость и монтаж

Выключатель Legrand Valena 774301 - это механизм с накладкой, требующий установки в специальную подрозетник (коробку) глубиной не менее 40 мм. Для полноценной установки необходима отдельно приобретаемая рамка серии Valena, которая закрывает зазор между устройством и стеной. Монтаж выполняется двумя способами: на распорные лапки и на саморезы - обеспечивается прочная фиксация даже в старых штукатурках. Кабель подключается через винтовые клеммы - рекомендуется зачищать провода на 8–10 мм, плотно затягивать винты, чтобы избежать перегрева. Установка возможна только после отключения питания!

Безопасность и стандарты

Выключатель одноклавишный Legrand Valena 774301 сертифицирован по нормам IEC 60669-1 и ТР ТС 004/2011, что гарантирует соответствие требованиям электробезопасности. Конструкция исключает случайный доступ к токоведущим частям благодаря изолирующим материалам и форме клавиши. Отсутствие галогенов снижает риск образования ядовитых веществ при повышении температуры. Применение в помещениях с повышенной влажностью (ванная, кухня) запрещено - степень защиты IP20 не предохраняет от попадания влаги.

Преимущества

• Надёжная работа при длительной эксплуатации - механизмы проходят тестирование на 100 000 циклов включения/выключения;
• Эргономичная клавиша - легко нажимается, чётко фиксирует положение «вкл/выкл»;
• Совместимость с широким ассортиментом рамок и аксессуаров серии Valena - можно менять дизайн без замены механизма;
• Изготовлен из качественного пластика - не желтеет со временем, сохраняет внешний вид;
• Подходит для проектного использования - рекомендован производителем для массового строительства и ремонта.

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, бассейн) - IP20 недостаточно для защиты от влаги;
• Запрещена установка вне помещений - не защищён от пыли, дождя, перепадов температур ниже −25C;
• Не подходит для управления мощными нагревательными приборами (электрокотлы, тепловые завесы) - номинальный ток 10 А ограничен;
• Требует обязательной установки с рамкой - механизм без рамки не эстетичен и не защищён от внешних воздействий;
• Не является переключателем - нельзя использовать для управления одним светильником из двух мест (для этого нужен проходной выключатель).

Примеры использования

• Освещение в спальне - включение/выключение света у входа;
• Коридор или холл - управление потолочным светильником;
• Туалет или ванная комната - при условии, что влажность контролируется и нет прямого попадания воды;
• Офисные кабинеты - управление рабочими лампами;
• Жилые дома - базовый элемент системы освещения в рамках проекта.

Практические советы

• Перед монтажом всегда отключайте автомат на щите и проверяйте отсутствие напряжения индикатором;
• При подключении используйте провода сечением не более 2,5 мм2 - большие сечения не войдут в клеммы;
• Выбирайте рамку серии Valena того же цвета - бежевый «слоновая кость» лучше сочетается с белыми и пастельными поверхностями;
• Если стена сделана из гипсокартона, убедитесь, что подрозетник установлен правильно - иначе механизм будет болтаться;
• Не используйте этот выключатель вместо реле или диммера - он не регулирует яркость, только включает/выключает;
• При замене старого выключателя сверьте сечение проводов и тип подключения - если был трёхпозиционный, вам нужен другой тип устройства.
