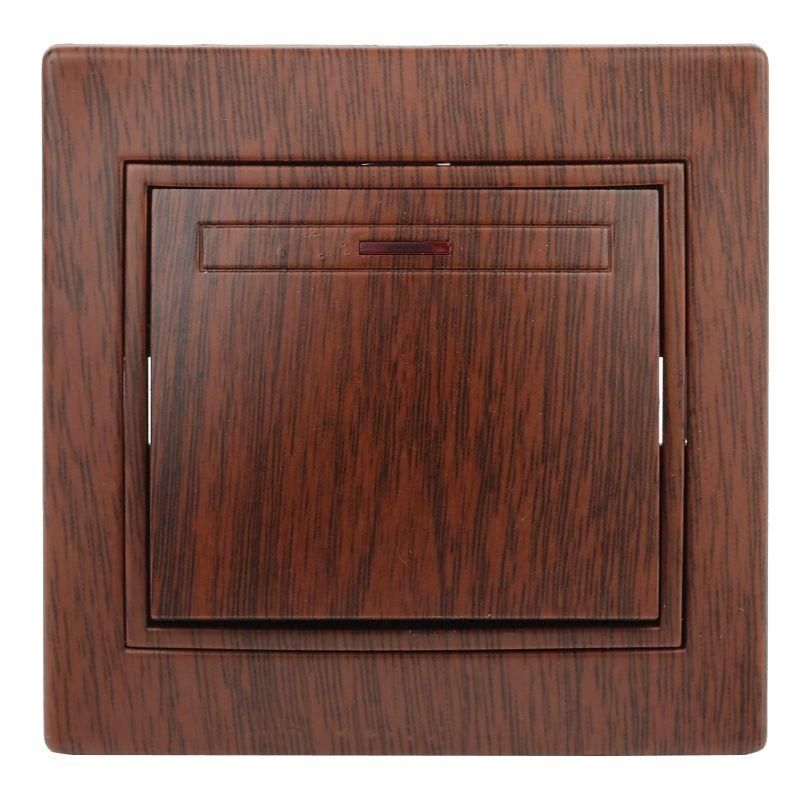

Выключатель одноклавишный, в рамку (скрытого монтажа) с подсветкой венге 10А 250В Intro Plano 1-102-10 - Б0053738 ЭРА

Выключатель одноклавишный с подсветкой 10А 250В IP20 СУ венге от бренда ЭРА в серии Plano - это надёжное устройство для управления освещением в жилых и офисных помещениях с возможностью визуального определения положения клавиши в темноте. Артикул б0053738 соответствует стандартной рамочной системе Intro Plano.

Назначение и область применения

Выключатель предназначен для коммутации световых нагрузок до 10 А и напряжения до 250 В. Подходит для управления одной группой осветительных приборов - люстр, настенных бра, точечного света. Устанавливается в местах, где важно видеть положение выключателя в темноте: спальни, коридоры, детские комнаты, лестницы. Применяется в бытовых и административных объектах с внутренней проводкой.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, до 22 лампочек по 100 Вт)
• Количество клавиш: одна - управляет одним контуром освещения
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной не менее 60 мм
• Индикация: светодиодная подсветка клавиши - горит в выключенном состоянии, указывает расположение устройства
• Схема подключения: 1-полюсный - размыкает фазный провод, ноль и земля проходят мимо
• Сигнальный контакт состояния: есть - позволяет использовать в системах автоматизации для контроля состояния (вкл./выкл.)
• Тип крепления: винтовое - механизм фиксируется в подрозетнике двумя винтами
• Подключение: винтовые зажимы - подходят для медных проводов сечением до 2,5 мм2
• Материал корпуса: пластик - самозатухающий, не содержит галогенов
• Цвет: венге (коричневый матовый) - имитация древесины, сочетается с современной отделкой интерьера
• Габариты: 80×45×82 мм - совместим со стандартными подрозетниками 68×45 мм
• Отделка: матовая - устойчива к царапинам и следам пальцев

Совместимость и монтаж

Выключатель одноклавишный с подсветкой 10А 250В IP20 СУ венге - часть серии Plano, поэтому совместим с другими элементами этой линейки: рамками, декорами, розетками. Монтаж выполняется в стандартный металлический или пластиковый подрозетник. Перед установкой отключите питание. Для подключения используйте провода сечением 0,75–2,5 мм2. Клеммы затягивают отверткой до упора - избыточное усилие повредит пластик. После монтажа проверьте, что подсветка работает при выключенном состоянии.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Наличие сигнального контакта обеспечивает безопасную интеграцию в системы управления. Материал корпуса не содержит галогенов - при возгорании не выделяет токсичных паров. IP20 исключает использование во влажных зонах (ванная, кухня, бассейн).

Преимущества

• Подсветка клавиши снижает риск ошибочного включения/выключения в темноте
• Сигнальный контакт позволяет подключить выключатель к системам умного дома или контроллерам
• Матовая поверхность не бликуют и не требует частой уборки
• Винтовые зажимы обеспечивают надёжный контакт даже при многократных перегрузках
• Совместимость с серийным дизайном Plano - можно собирать единый стиль в одном помещении

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Не подходит для управления мощными нагревательными приборами (электрокотлы, тепловентиляторы) - максимальная нагрузка 2,2 кВт
• Запрещено открывать корпус при включённом питании - внутри находятся токоведущие части
• Не рекомендовано применение вне помещений - не имеет защиты от пыли и атмосферных воздействий

Примеры использования

• Управление потолочным светильником в спальне
• Переключение ночника в коридоре
• Контроль освещения в гардеробной или кладовой
• Интеграция в систему «умный дом» через сигнал состояния для отслеживания включения света

Практические советы

• При замене старого выключателя проверьте, чтобы новый подходил по размеру подрозетника - габариты 80×45 мм требуют минимум 68×45 мм
• Если используется многожильный провод, запрессуйте его наконечником перед вводом в клемму - так предотвращаются плохие контакты
• Подсветка потребляет микроскопический ток - не влияет на показания счётчиков и не вызывает мерцания LED-ламп
• Для более элегантного вида используйте рамку серии Plano того же цвета - она продается отдельно
• Не закрывайте выключатель декоративными накладками, которые не предназначены для этой модели - они могут перекрывать подсветку
