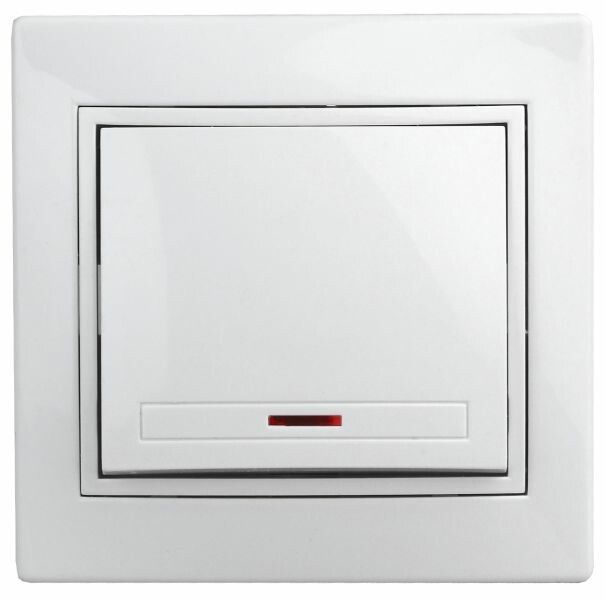

Выключатель 1-кл. СП Plano 10А IP20 1-102-01 250В с подсветкой бел. Intro Б0027597 ЭРА

Выключатель 1-клавишный с подсветкой серии Plano от ЭРА (артикул б0027597) - это надёжный элемент для управления светом в жилых и офисных помещениях. Благодаря скрытой установке, глянцевому белому корпусу и встроенной подсветке он сочетает функциональность с эстетикой, легко интегрируясь в современные интерьеры.

Назначение и область применения

Выключатель предназначен для коммутации осветительных нагрузок до 10 А и 250 В. Подходит для управления одной группой светильников - например, люстрой, точечными светильниками или ночным освещением. Используется в квартирах, домах, офисах, школах и других объектах с внутренней проводкой. Подсветка позволяет находить выключатель в темноте, что особенно удобно в спальне, коридоре или детской комнате.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В (например, 20 LED-ламп по 10 Вт каждая)
• Номинальное напряжение: 250 В - соответствует стандартному сетевому напряжению в России и странах СНГ
• Количество клавиш: одна - управляет одним контуром освещения
• Индикация: светодиодная подсветка - работает в выключенном состоянии, не требует внешнего питания
• Степень защиты: IP20 - защищён от контакта пальцами и мелкими предметами, но не от воды и пыли; применяется только во внутрипомещенческих условиях
• Материал корпуса: негорючий термопласт - устойчив к перегреву и механическим повреждениям
• Отделка: глянцевая поверхность - легко моется, не царапается при регулярной уборке
• Габариты: 80×80×40 мм - совместим с типовыми подрозетниками 68–70 мм
• Способ подключения: винтовые клеммы - два отверстия на каждом контакте для последовательного соединения (шлейфа)
• Схема подключения: однополюсный - разрывает фазный провод
• Цвет: белый (9010) - классический вариант, гармонирует с большинством декоров

Совместимость и монтаж

Выключатель Plano рассчитан на скрытую установку в стандартный металлический или пластиковый подрозетник. Монтаж возможен двумя способами: на монтажные лапки (распорные) или через винты - выбирайте в зависимости от типа подрозетника и предпочтений монтажника. Клеммы расположены вертикально, что упрощает прокладку проводов и снижает риск перегиба. Каждая клемма имеет два отверстия - можно запитать следующий выключатель в цепи без дополнительных перемычек. Для установки нескольких устройств в один ряд используйте многоместные рамки: 1-502-xx (2 поста), 1-503-xx (3 поста), 1-504-xx (4 поста). Цветовые коды xx: 01 - белый, 02 - слоновая кость, 03 - алюминий, 04 - шампань, 05 - антрацит, 10 - венге, 11 - сосна.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового электрооборудования. Применяемый материал - негорючий термопласт, который не распространяет пламя и сохраняет форму при нагреве. IP20 гарантирует безопасную работу в сухих помещениях, исключает случайный контакт с токоведущими частями. Соответствие нормам ЕС и ГОСТ Р 50030.2 обеспечено производителем. Не предназначен для влажных зон (ванная, баня, улица).

Преимущества

• Подсветка включена автоматически - не нуждается в дополнительном питании
• Винтовые клеммы с двумя отверстиями - упрощают шлейфовое подключение без перемычек
• Два варианта крепления - универсальность для любых подрозетников
• Глянцевая поверхность - не собирает пыль, легко протирается
• Совместимость с рамками серии Plano - единый стиль при установке нескольких устройств

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванная, кухня без защиты, бассейн)
• Не подходит для мощных нагрузок выше 10 А (электрокотлы, кондиционеры, тепловые завесы)
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать вне помещений
• Работает только с переменным током 220–250 В - несовместим с постоянным током или низковольтными системами (12/24 В)

Примеры использования

• Управление потолочным светильником в спальне
• Переключение света в коридоре или на лестнице
• Комбинирование с другими выключателями серии Plano в единой рамке для управления несколькими зонами освещения
• Замена старого выключателя в ремонте квартиры - благодаря стандартным размерам и клеммам замена занимает 10 минут

Практические советы

• При монтаже проверьте, чтобы провода были плотно затянуты в клеммах - слабый контакт вызывает нагрев и выход из строя
• Если используется шлейфовое подключение, убедитесь, что сечение провода достаточное (не менее 1,5 мм2 для освещения)
• Выбирайте рамку того же цвета, что и выключатель - даже небольшая разница в оттенках заметна на фоне стен
• Не закручивайте винты слишком сильно - это может треснуть корпус из термопласта
• При установке в деревянные стены убедитесь, что подрозетник герметичен - термопласт не защищён от влаги
