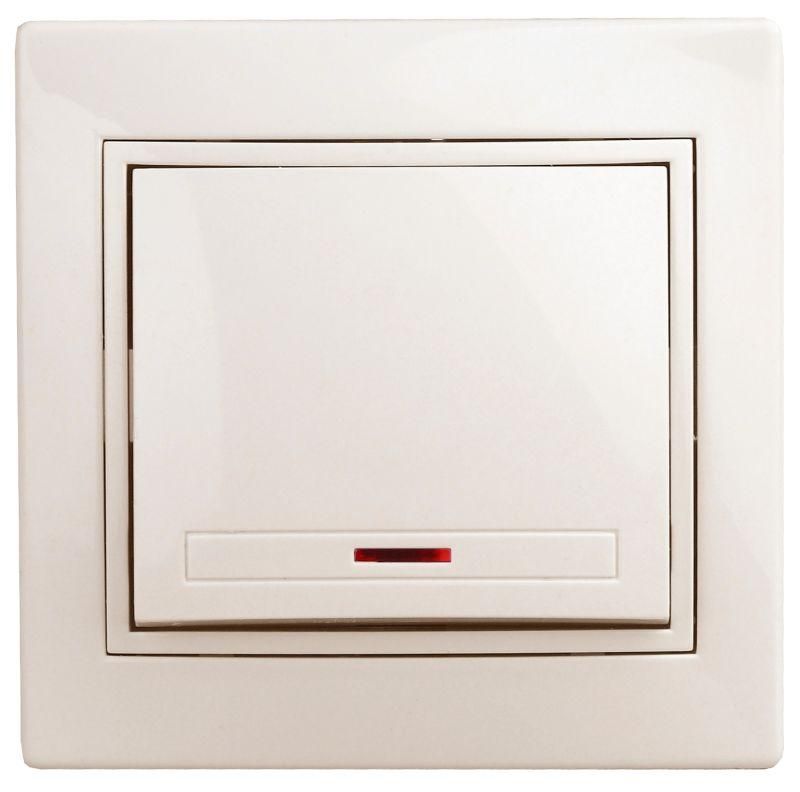

Выключатель одноклавишный, в рамку (скрытого монтажа) с подсветкой слоновая кость 10А 250В Intro Plano 1-102-02 - Б0053730 ЭРА

Выключатель одноклавишный с подсветкой ЭРА Intro Plano б0053730 - устройство для управления светом в помещениях с скрытой проводкой. Подсветка позволяет легко найти выключатель в темноте, а прочный термопласт и надёжные клеммы обеспечивают долгую службу в бытовых и офисных условиях.

Назначение и область применения

Выключатель предназначен для коммутации освещения в жилых, административных и общественных помещениях. Подходит для установки в спальнях, коридорах, туалетах, кухнях - там, где важно видеть управление в темноте. Применяется в системах с нагрузкой до 10 А и напряжением до 250 В. Не используется для управления мощными нагревательными приборами, двигателями или светодиодными лентами с высоким пусковым током.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Тип подключения: 1-полюсный
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Индикация: светодиодная подсветка клавиши (работает при выключенном свете)
• Материал корпуса: негорючий термопласт, без галогенов
• Цвет: слоновая кость (мягкий белый оттенок)
• Отделка: глянцевая поверхность
• Габариты: 80×80×40 мм
• Тип монтажа: скрытая установка в подрозетник
• Крепление: монтажные лапки + винты
• Подключение: винтовые клеммы с двумя отверстиями каждая
• Комплектация: механизм + декоративная накладка + рамка 1-местная

Совместимость и монтаж

Выключатель совместим со стандартными подрозетниками диаметром 68–70 мм. Монтаж выполняется в два этапа:

• Закрепить механизм в подрозетнике с помощью распорных лапок или винтов (по желанию)
• Подключить фазный провод к клемме с пометкой L, ноль и землю - не требуются

Клеммы имеют два отверстия - можно запитать следующий выключатель по цепочке (шлейфом), не используя перемычки. Вертикальное расположение клемм упрощает прокладку проводов и снижает риск перегиба. Рамка и накладка фиксируются одним щелчком - не требует инструментов.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки. Материал корпуса - самозатухающий термопласт, не поддерживающий горение. Отсутствие галогенов делает его безопасным при возможном возгорании. IP20 гарантирует защиту от случайного прикосновения, но не предназначено для влажных помещений (ванная, баня, улица).

Преимущества

• Подсветка клавиши работает без внешнего питания - питается через нагрузку (например, лампу)
• Две клеммы на каждом входе - возможность шлейфового подключения без дополнительных перемычек
• Удобная вертикальная схема клемм - меньше лишних проводов внутри подрозетника
• Надёжное крепление: лапки + винты - исключает люфт даже при частом использовании
• Глянцевая отделка и нейтральный цвет слоновой кости хорошо сочетаются с большинством интерьеров

Ограничения применения

• Не использовать во влажных помещениях (IP20 не защищает от влаги)
• Не рассчитан на нагрузку выше 10 А - нельзя подключать электрокамины, мощные обогреватели
• Подсветка может мерцать при использовании с LED-лампами малой мощности - требуется минимальная нагрузка около 5 Вт
• Не подходит для установки в металлические подрозетники без изоляции - есть риск замыкания

Примеры использования

• Управление потолочным светильником в спальне
• Переключение света в коридоре квартиры
• Коммутирование точечных светильников в комнате
• Частичная замена старого выключателя в рамках ремонта

Практические советы

• При шлейфовом подключении - используйте провода одинакового сечения (минимум 1,5 мм2)
• Проверьте глубину подрозетника: выключатель имеет толщину 40 мм - недостаточно углубленный подрозетник может мешать закрыванию рамки
• Если подсветка не работает после установки - проверьте, что лампа на нагрузке потребляет более 5 Вт
• Не затягивайте винты клемм слишком сильно - это повредит пластиковую оболочку провода
• Для совмещения с другими изделиями серии Plano - все элементы имеют единый дизайн и размеры
