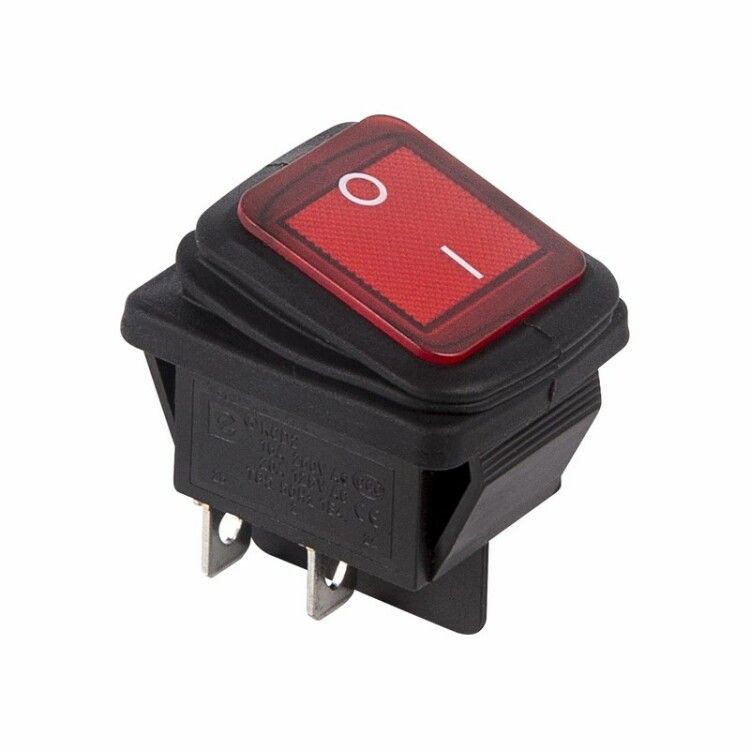

Выключатель клавишный RWB-507 250В 15А IP51 красный с подсветкой Rexant 36-2360

Выключатель клавишный 250В 15А (4с) ON-OFF красный с подсветкой влагозащита от Rexant (арт. 36-2360) - двухпозиционный переключатель с LED-индикацией для управления цепями переменного тока в устройствах, работающих во влажной среде.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей переменного тока до 250 В и током до 15 А. Он подходит для установки в устройствах, где важна защита от пыли и влаги: сетевые фильтры, удлинители, блоки питания, аудио- и видеооборудование, промышленные панели управления, автомобильная электроника. Красная подсветка позволяет легко определить состояние включения даже в темноте.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип переключения: ON-OFF с фиксацией
• Количество постов: 2 (двухполюсный)
• Индикатор: светодиод (LED), красный цвет
• Степень защиты: IP51 - защита от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Материал корпуса: термостойкий пластик
• Габариты: 40,82 × 35 × 27,5 мм
• Тип контактов: плоские клеммы 6,6 мм
• Способ подключения: пайка
• Тип клавиши: плоская, прямоугольная линза

Совместимость и монтаж

Выключатель 36-2360 устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Монтаж выполняется без винтов - защёлкивающийся механизм фиксирует устройство в корпусе. Подключение проводов осуществляется исключительно методом пайки; клеммы не предназначены для быстроразъёмных соединений. Убедитесь, что толщина панели соответствует указанным значениям - слишком тонкая или толстая панель может повредить крепление или затруднить установку.

Безопасность и стандарты

Выключатель Rexant 36-2360 соответствует требованиям безопасности для бытовых и промышленных применений. Степень защиты IP51 предотвращает попадание крупной пыли и вертикально падающих капель воды, но не обеспечивает защиту от брызг, струй или длительного воздействия влаги. Не используйте в помещениях с постоянным высоким уровнем влажности (например, банях, душевых) или на открытом воздухе.

Преимущества

• Красная подсветка LED четко показывает активное состояние - удобно в условиях слабого освещения
• Устойчивый к механическому износу механизм с фиксацией - надежно удерживает положение ON/OFF
• Защищенная конструкция клавиши снижает риск попадания пыли внутрь механизма
• Компактные габариты позволяют использовать в плотно укомплектованном оборудовании

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только переменный ток (AC)
• IP51 не обеспечивает защиту от брызг, струй воды или мытья - не подходит для мойки оборудования
• Отсутствие нормальных контактных групп (нет НЗ/НО) - работает только как простой однополярный переключатель
• Подключение только через пайку - нельзя использовать с клеммниками или разъемами
• Не рекомендован для частого ручного включения/выключения более 10000 циклов - срок службы ограничен

Примеры использования

• Выключатель питания в настольном компьютере или аудиосистеме
• Коммутирующее устройство в блоке питания для промышленного оборудования
• Основной переключатель в удлинителе с индикацией включения
• Управление питанием в пультах управления станков или автоматических линиях

Практические советы

• При пайке соблюдайте температурный режим - перегрев может повредить внутренние элементы и линзу LED
• Проверьте диаметр отверстия в панели перед установкой - он должен точно совпадать с габаритами выключателя 36-2360
• Не используйте силовые провода толще 2,5 мм2 - максимальный ток 15 А требует соответствующего сечения
• При замене старого выключателя убедитесь, что новый также рассчитан на 250 В и 15 А - превышение нагрузки вызовет выход из строя
• Для долговечности избегайте ударов и давления на клавишу - она не предназначена для регулярного нажатия с большой силой
