Кнопка антивандальная 22 12В Б/Фикс (6с) (ON)-OFF/(OFF)-ON подсв/красная | 36-3510 REXANT MEET

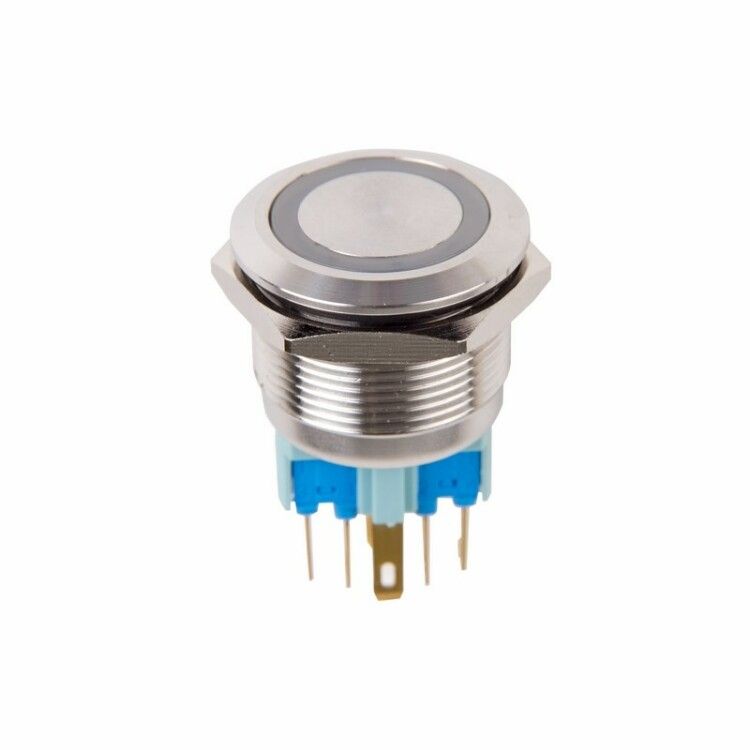

Кнопка антивандальная REXANT с артикулом etm36-3510 - это прочное устройство с красной светодиодной подсветкой и фиксацией на 6 секунд, предназначенное для надёжного включения и выключения цепей в условиях повышенной нагрузки и возможного механического воздействия. Устройство подходит для установки на панелях управления в промышленных и общественных помещениях.

Назначение и область применения

Кнопка антивандальная REXANT используется для ручного управления электрическими цепями: включает питание при нажатии и отключает его при повторном нажатии. Функция фиксации на 6 секунд позволяет удерживать состояние «вкл» без постоянного давления. Применяется там, где важна устойчивость к внешним воздействиям - на производственных линиях, в лифтах, у входных дверей, в системах аварийной сигнализации и на пультах управления оборудованием.

Технические характеристики

• Диаметр корпуса: 22 мм
• Высота: 34,6 мм
• Напряжение подсветки: 12 В постоянного тока (DC)
• Тип лампы: светодиод (LED), красный цвет
• Механизм: самовозврат, фиксация на 6 секунд после нажатия
• Тип переключения: OFF-(ON)/(OFF)-ON - при первом нажатии включается, при втором - выключается; при длительном нажатии (более 6 сек) сохраняет состояние
• Количество постов: 1
• Количество контактов: 3 (одна группа: один нормально открытый, один нормально замкнутый, один общий)
• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 5 А
• Степень защиты: IP30 - защита от доступа пальцами и крупным инструментом, но не от пыли и воды
• Рабочая температура: от -25 C до +85 C
• Ресурс: 10 000 циклов включения-выключения
• Тип подключения: плоский штекерный разъём
• Цвет кнопки: красный
• Исполнение: плоское, накладное

Совместимость и монтаж

Кнопка антивандальная REXANT монтируется накладным способом на поверхность панели без винтов. Для установки требуется отверстие диаметром 22 мм. Толщина панели должна быть от 0,5 до 10 мм. Кабель подключается через штекерный разъём - достаточно вставить провода в соответствующие контакты. Пайка или винтовые зажимы не требуются, если используются совместимые разъёмы. Не рекомендуется использовать в средах с высокой запылённостью или влагой - степень защиты IP30 не защищает от попадания пыли и брызг воды.

Безопасность и стандарты

Кнопка соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP30 предотвращает случайный доступ к токоведущим частям, но не обеспечивает герметичность. Электрические параметры (250 В, 5 А) позволяют применять её в бытовых и промышленных сетях, однако не следует подключать устройства мощнее 1,25 кВт. Светодиодная подсветка работает от 12 В DC - не допускается подключение к сети 220 В без преобразователя.

Преимущества

• Металлический корпус обеспечивает устойчивость к ударам, царапинам и попыткам вандализма
• Светодиодная подсветка ярко указывает текущее состояние (вкл/выкл) даже при слабом освещении
• Фиксация на 6 секунд исключает необходимость удерживания кнопки при длительном включении
• Штекерный разъём ускоряет монтаж и снижает вероятность ошибок при подключении
• Работает в широком диапазоне температур - подходит для холодных складов и жарких цехов

Ограничения применения

• Не предназначена для работы во влажной среде или на улице - IP30 не защищает от влаги и пыли
• Подсветка рассчитана только на 12 В постоянного тока - нельзя подключать напрямую к 220 В AC
• Отсутствует механическая фиксация в положении «вкл» - при длительном использовании необходимо соблюдать временной интервал в 6 секунд
• Не подходит для коммуникаций с высокой частотой переключений более 10–15 раз в минуту - срок службы снизится
• Не имеет встроенной защиты от перегрузок - обязательно использование автоматических выключателей в цепи

Примеры использования

• Аварийная остановка станка на производстве - кнопка легко нажимается рукой в перчатках, подсветка показывает активное состояние
• Управление освещением в лифте - фиксация на 6 секунд позволяет включить свет на время проезда
• Пульт управления вентиляцией в холодильном складе - работоспособна при минусовой температуре
• Система экстренного вызова в учреждении - надёжная работа при частом использовании

Практические советы

• Проверьте тип разъёма на вашем контроллере - используйте только совместимые штекеры, чтобы избежать повреждения контактов
• Для подсветки используйте источник 12 В DC с достаточной мощностью - не менее 0,1 А на одну кнопку
• При установке на тонкие панели (менее 1 мм) убедитесь, что они не деформируются при затяжке
• Не закручивайте кнопку силой - она не имеет резьбы, просто вставляется в отверстие и фиксируется за счёт зацепов
• Если нужна защита от пыли и влаги - выбирайте модель с IP65/IP67, так как эта кнопка (IP30) не подходит для таких условий
