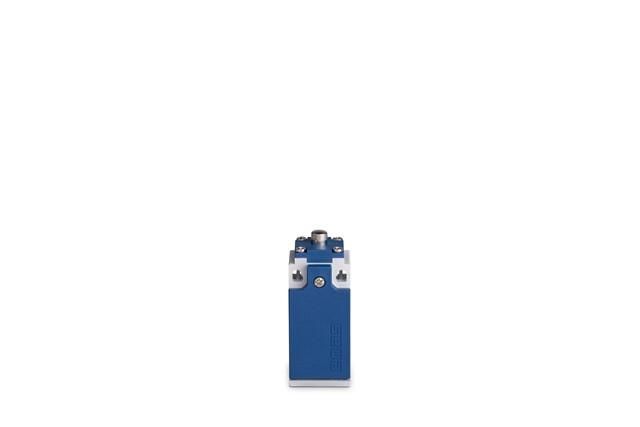

Выключатель концевой быстрого переключения линейный 1-но направленный с пластмас. консолью и стальным плунжером (1НО+1НЗ) EMAS L5K13PUM211

Выключатель концевой линейный 1-но направленный с пластмассовой консолью и стальным плунжером (1НО+1НЗ) от бренда EMAS - надёжный коммутирующий элемент для фиксированного определения положения механизмов в автоматизированных системах. Артикул L5K13PUM211 предназначен для работы в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Этот выключатель используется для регистрации окончания движения рабочих органов - например, когда деталь доходит до предельной точки на конвейере, станке или шлюзе. Он реагирует на физическое воздействие плунжера, замыкая или размыкая цепь. Подходит для установки в промышленном оборудовании, где требуется точная и долговечная фиксация положений.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Материал корпуса: пластмассовая консоль - устойчив к ударным нагрузкам и химическим веществам
• Плунжер: стальной - обеспечивает износостойкость и жёсткую передачу усилия
• Тип действия: односторонний - активируется только при движении в одном направлении
• Рабочий ход плунжера: не указано - требует проверки по чертежу или образцу
• Степень защиты IP: не указана - не предназначена для работы в условиях прямого попадания воды или пыли

Совместимость и монтаж

Установка осуществляется через крепление консоли к раме или корпусу оборудования. Плунжер должен быть выставлен так, чтобы он срабатывал точно в момент достижения крайнего положения. Диаметр плунжера и форма крепления совместимы со стандартными монтажными отверстиями. Для подключения используйте кабели сечением до 1,5 мм2. Клеммы рассчитаны на винтовое зажимание - не допускается перегиб провода.

Безопасность и стандарты

Информация о сертификациях (CE, UL, RoHS) не предоставлена. Применение возможно только в рамках внутренних регламентов предприятия. Убедитесь, что условия эксплуатации соответствуют требованиям безопасности вашего производства.

Преимущества

• Комбинированные контакты (1НО+1НЗ) позволяют использовать один прибор для двух функций - контроля и сигнализации
• Стальной плунжер выдерживает многократные удары без деформации
• Пластмассовый корпус снижает риск коррозии и не создаёт помех в электромагнитной среде
• Линейная конструкция минимизирует вероятность смещения при вибрации

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита
• Не защищён от влаги и пыли - не применяйте в сырых, пыльных или outdoor-условиях
• Не рекомендован для частых циклов более 1000 в час - возможен быстрый износ контактов
• Требуется точная настройка положения; малейший перекос может привести к отказу срабатывания

Примеры использования

• Фиксация конца перемещения стола на фрезерном станке
• Определение наличия изделия на транспортере в упаковочной линии
• Контроль положения двери в автоматической камере
• Остановка механизма при достижении предела хода гидроцилиндра

Практические советы

• Перед установкой проверьте, чтобы плунжер свободно двигался - никаких заеданий или трения
• Избегайте прямого удара по корпусу - нагрузка должна передаваться исключительно через плунжер
• При использовании в вибрирующих системах закрепите кабель хомутиком, чтобы не нагружать контактную группу
• Для длительной службы периодически осматривайте состояние контактов - особенно при высоких токах
• Артикул L5K13PUM211 - единственный вариант в линейке EMAS с такой комбинацией контактов и материалами - не путайте с аналогичными моделями без стального плунжера
